Cechy
----------
Pasmo i częstotliwość pracy: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF: 470-694 MHz
Przenoszenie napięcia zasilania niezależnie dla wejść antenowych VHF, UHF1, UHF2 z autodetekcją
Kompaktowa i praktyczna obudowa
W zestawie opaska do montażu na maszcie antenowym
Profesjonalna zwrotnica polskiej produkcji
----------
Dane techniczne
----------
Pasmo pracy:
• FM: 87,5-108 MHz
• VHF: 174-240 MHz
• UHF1: 470-694 MHz
• UHF2: 470-694 MHz
Tłumienie przelotowe:
• FM: 2,5 dB
• VHF: 2 dB
• UHF1: 5 dB
• UHF2: 12 dB
Przejścia DC: VHF, UHF1, UHF2 - tak (FM - nie)
Automatyczne załączanie przejścia DC: tak (dla VHF, UHF1, UHF2)
Wymiary produktu: 87x75x22 mm
Wymiary obudowy masztowej: 128x109x45 mm
Waga netto z obudową masztową: 0,3 kg

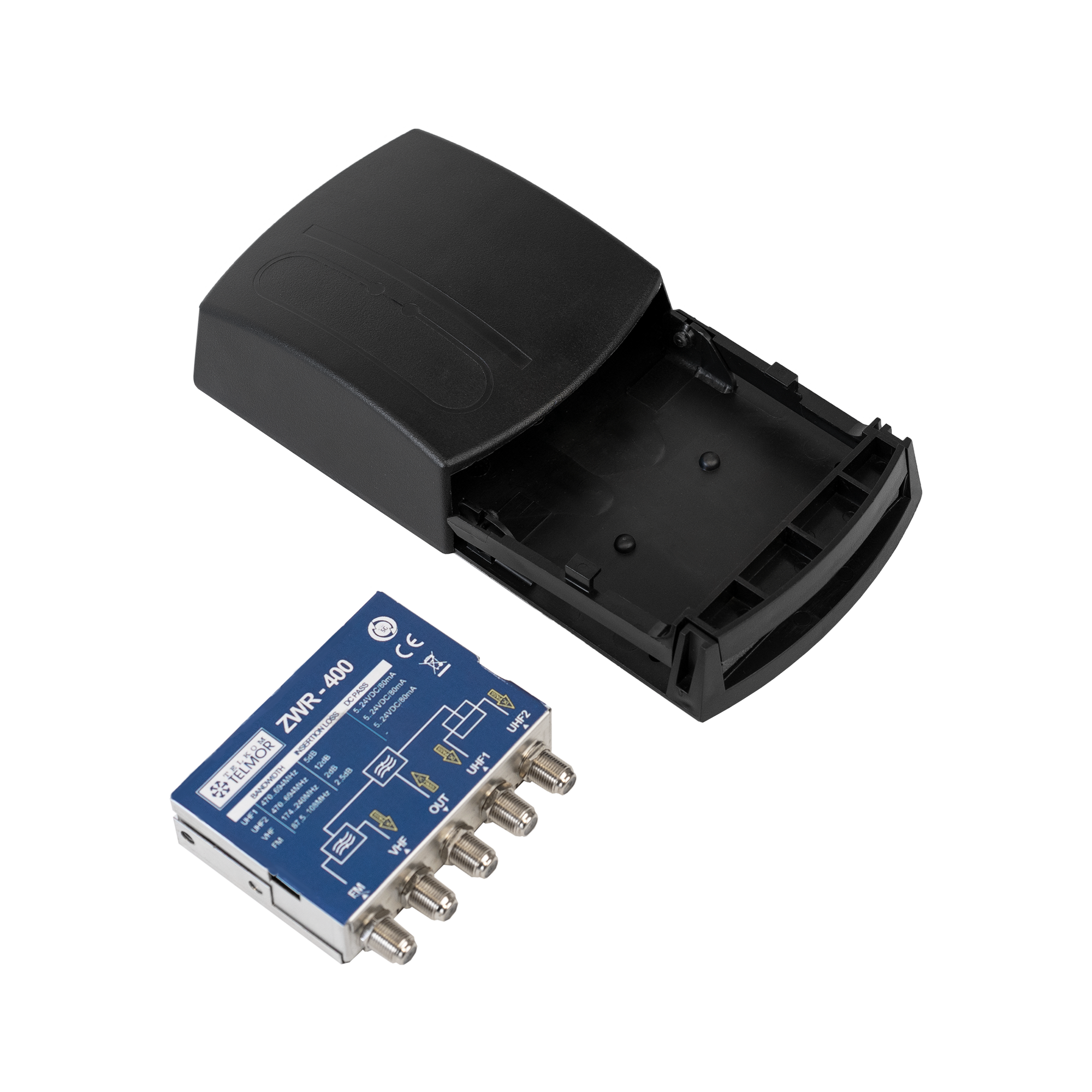

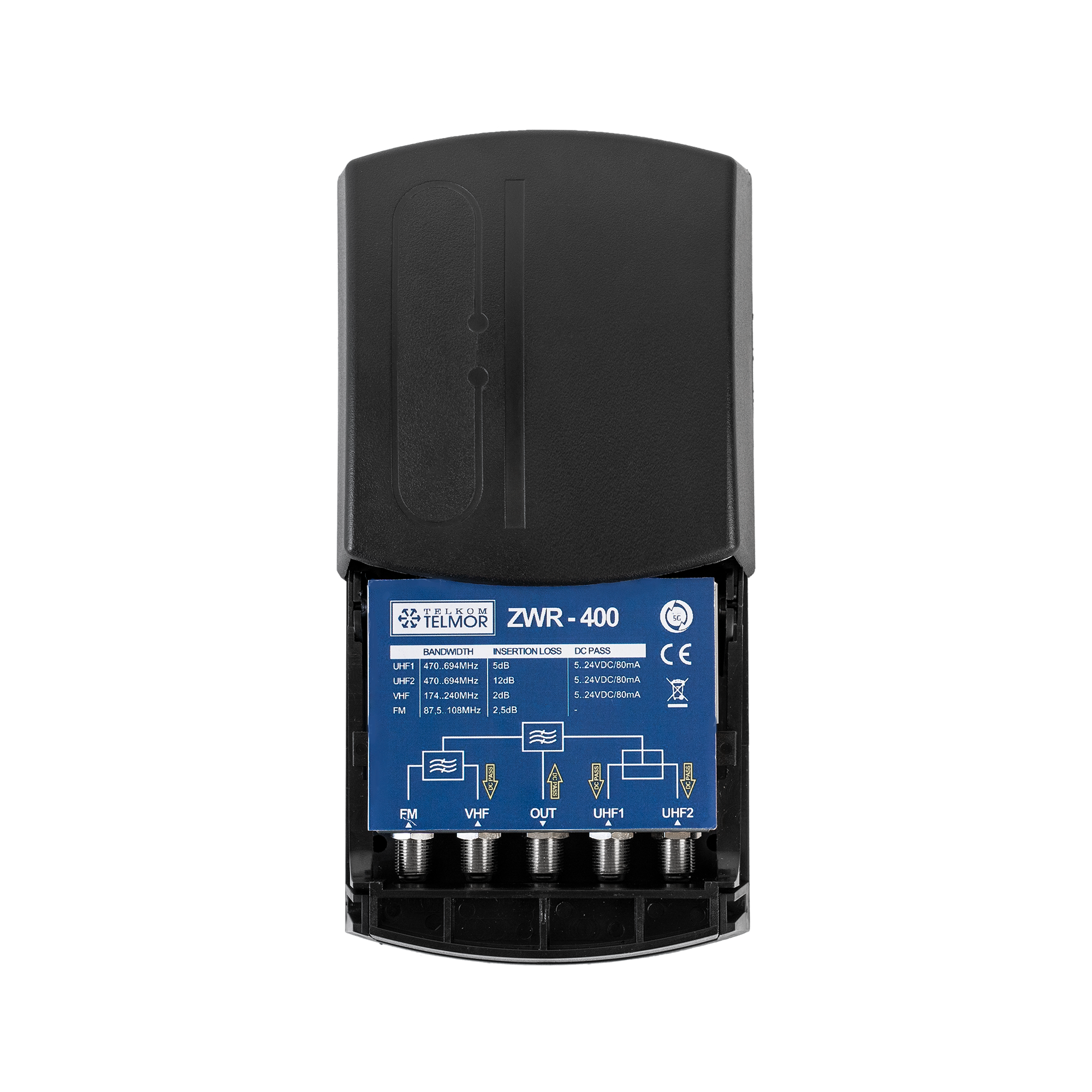

ZWR-400 to zwrotnica pasmowa posiadająca cztery wejścia: FM, VHF, UHF1 i UHF2 oraz jedno wyjście. Urządzenie służy do sumowania sygnałów z anten telewizyjnych VHF oraz UHF oraz anteny radiowej. Pasmo przenoszenia FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1 i 2: 470-694 MHz.
ZWR-400 zapewnia przeniesienie napięcia zasilającego z wejścia do wyjść VHF i UHF, umożliwiając zasilanie przedwzmacniaczy antenowych. W przypadku
anten aktywnych zasilanie zostanie automatycznie przeniesione do odpowiednich wejść. Po podłączeniu anteny pasywnej przenoszenie napięcia zostanie
zablokowane dla portu, do którego jest podłączona.
Zwrotnicę można zamontować na maszcie antenowym, dzięki specjalnej, bryzgoszczelnej obudowie ABS.
Zwrotnica jest profesjonalnym rozwiązaniem z wbudowaną technologią filtrów SAW. Dzięki temu sygnały GSM/LTE oraz 5G nie będą wnikały do instalacji.
Zastosowanie filtrów w na wejściach UHF pozwala na stosowanie anten pasywnych działających w szerszym zakresie częstotliwości UHF. Nie ma potrzeby stosowania dodatkowych filtrów ani zwrotnic.
Port UHF2 (z większym tłumieniem przelotowym) dedykowany jest antenom odbierającym mocniejsze sygnały (doświetlenie, nadajnik o wyższej mocy). Dzięki takiej instalacji domowej możemy zapanować nad sygnałami o różnej mocy bez dodatkowych tłumików czy wzmacniaczy selektywnie strojonych.
Rozwiązanie dedykowane jest zastosowaniom SMATV dla domków jednorodzinnych. Do większych instalacji zalecamy stosowanie wzmacniaczy kanałowych serii WWK.
Pobierz instrukcję obsługi
Kod EAN: 5903953009166 |
Wymiary: 200 x 100 cm
Materiał: baner laminowany 510 g
Wykończenie: zgrzewanie + oczka dookoła
Marka: Kruger&Matz
Treść: Telewizory i Tunery DVB-T2
* Baner za 1 zł tylko przy sprawdzonej historii zakupowej produktów danej marki. W przypadku zakupu większej ilość banerów, ich liczba może podlegać weryfikacji przez dział sprzedaży.
Pobierz instrukcję obsługi
Kod EAN: 5901890075091 |
----------
Główne parametry
----------
Pasmo przenoszenia: UHF: 470-862 MHz
Zakres odbioru: UHF
Wzmocnienie: Maks. 28 dB
Maks. poziom wyjściowy: 96 dBuV
Impedancja: 75 Ohm
Poziom szumów: 2 dB
Długość kabla: 5 m
Zasilanie: Przez akumulator samochodowy DC 12 V / 50 mA lub tuner TV (DC 5 V / 40 mA)
----------
Cechy produktu
----------
Antena samochodowa ze wzmacniaczem
Umożliwia odbiór telewizji analogowej, cyfrowej oraz stacji radiowych
Montowana do szyby wewnątrz samochodu za pomocą taśmy dwustronnej
Po zamontowaniu na szybie wystarczy podłączyć antenę za pomocą odpowiednich przewodów do stacji multimedialnej, posiadającej funkcję odtwarzania telewizji
Zaprojektowana w technologii SMD
Ekranowanie w celu minimalizacji zakłóceń
Wsparcie dla sygnału analogowego VHF, UHF
Doskonały odbiór zarówno sygnału cyfrowego, jak i analogowego
Kompatybilna z sygnałem HDTV cyfrowej telewizji naziemnej (DVB-T, ISDB-T, DMB-T/H, ATSC) oraz sygnałem radiowym DAB/FM
Pobierz instrukcję obsługi
Kod EAN: 5901436757269 |
Zakres UHF: 470 MHz - 790 MHz
Zakres VHF: 170 MHz - 230 MHz
Pobór prądu: 10-20 mA
Zysk: 30 dB
Współczynnik szumów: <2 dB
Zasilanie: 5 V, antenowe
Ukierunkowanie: 360 stopni
Mocowanie: Uchwyt magnetyczny lub uchwyt boczny
Długość przewodu: 6 m
Średnica: 30 cm
Wysokość: 15 cm
----------
W zestawie
----------
Antena
Uchwyt magnetyczny
Uchwyt boczny
Elementy mocujące do uchwytu bocznego
Przewód (6 metrów)
Separator napięcia
Kabel zasilający USB
Pobierz instrukcję obsługi
Kod EAN: 5908313151196 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
----------
Cechy
----------
Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T/T2)
Wbudowany przedwzmacniacz antenowy
Wbudowany filtr 5G SAW
Silne tłumienie sygnałów telefonii komórkowej GSM/LTE/5G
Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Doskonałe parametry techniczne i funkcjonalne
Antena klasy luksusowej – niezawodność, trwałość, estetyka
Prosty montaż bez potrzeby użycia narzędzi
Idealna antena do miasta, na kemping oraz wszędzie tam gdzie duża antena jest niemożliwa do zastosowania.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 47 – 694 MHz (UHF: k.5–k.48)*
Zysk: 4,5 dBi
Wzmocnienie anteny: 18…22 dB
Wzmocnienie wewnętrzne wzmacniacza: 18 +/-2
Wzmocnienie (+) tłumienie (-) w paśmie zaporowym: -15 dB/800 MHz
Skuteczność anteny (zysk + wzmocnienie): 23 +/-2 dB/470-694 MHz, -10 dB/800 MHz
Polaryzacja: Pozioma (H)
Współczynnik szumów: <4,5 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 107 dBuV
Rozwartość wiązki 3dB w płaszczyźnie poziomej: 75 stopnie
Rozwartość wiązki 3dB w płaszczyźnie pionowej: 130 stopnie
Stosunek promieniowania tył / przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*: 5….24 V/40 mA
Pobór prądu: 40 mA @ +12 V
Średnica masztu: 25 – 45 mm
Wymiar anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
*Antena otwarta na pasmo VHF, jednak jest zysk w tym zakresie jest niewielki, przez co odbiór kanałów z pasma VHF może odbywać się tylko przy mocnych sygnałach. Do odbioru VHF zalecamy anteny TurboT V lub TurboT V3 oraz zwrotnicę ZWR210DC, która skutecznie sygnał z obu anten do jednego kabla.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006325 |
