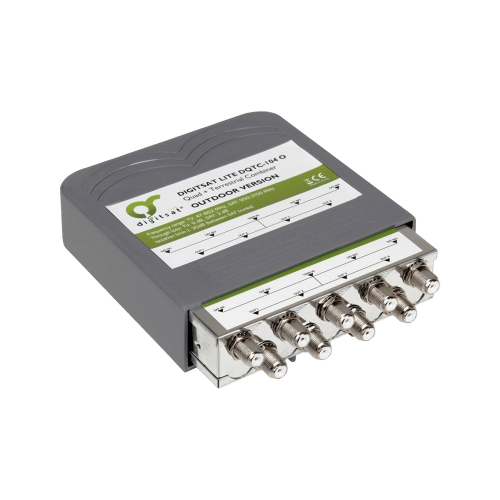

Sumator Digitsat DQTC-104 O zewnętrzny
Sumator DQTC-104 O marki DIGITSAT to urządzenie, które umożliwia łączenie sygnału telewizyjnego z anteny naziemnej i sygnału satelitarnego z konwertera typu Quad. Tak przygotowany sygnał można przesłać do czterech niezależnych gniazd abonenckich. Urządzenie zostało przystosowane do przepuszczania stałej składowej napięcia do konwertera, dzięki czemu użytkownik nie musi martwić się o dodatkowe doprowadzenie napięcia. Zastosowana zewnętrzna obudowa zapewnia bezpieczeństwo użytkowania i ochronę przed niekorzystnymi warunkami pogodowymi. Uniwersalne uchwyty z kolei pozwalają na wygodny i szybki montaż w każdych warunkach i w różnego rodzaju obudowach.
Cechy produktu:
• zakres częstotliwości pracy:
TV 5-860 MHz
SAT 950-2150 MHZ
• tłumienie sygnału TV: max 11 dB
• tłumienie sygnału SAT: max 14 dB
• zapewnia przejście stałoprądowe (DC) WY/WE
• posiada złącza typu F
• posiada 4 wyjścia
• odlewana obudowa + plastikowa obudowa zewnętrzna
• łatwy montaż
Pobierz instrukcję obsługi
Kod EAN: 5901592802292 |
Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
Pobierz instrukcję obsługi
Kod EAN: 5901436856177 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 | Antena DSP-860 przeznaczona jest do odbioru TV sygnałów cyfrowych (DVB-T) i analogowych wewnątrz pomieszczeń w pobliżu odbiornika TV. Główne zalety anteny pokojowej DSP to: uniwersalność, ekonomiczność, prostota instalacji, łatwość przestawiania na różne kierunki nadawania sygnałów telewizyjnych. DSP może w znakomity sposób spełniać rolę anteny dla drugiego odbiornika TV w mieszkaniu (sypialnia, pokój dziecięcy), w domku letniskowym, na działce itp. Może także służyć do odbioru nowych programów TV, niedostępnych jeszcze w antenowej instalacji zbiorowej. Dzięki dużemu zyskowi energetycznemu jedynym przeciwwskazaniem dla jej zastosowania jest wysoki poziom sygnałów odbitych w miejscu instalacji (TV analogowa).
Antena DSP dostarczana jest w stanie zmontowanym wraz ze wszystkimi akcesoriami połączeniowymi. Dzięki temu instalacja w miejscu użytkowania jest szybka i prosta. Po wyjęciu z pudełka koniecznie jest jedynie odchylenie elementów zamocowanych do kulistej części nośnika ku tyłowi i zablokowaniu ich plastikowymi śrubami.
Antena DSP-860 przeznaczona jest do stosowania wewnątrz pomieszczeń.
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów cyfrowych (DVB-T)
• Wbudowany 20dB przedwzmacniacz antenowy
• Wielokierunkowy odbioru sygnałów RTV
• Możliwość bezpośredniego zasilania przedwzmacniacza z tunera DVB-T
• Prosta instalacja anteny zgodna z ideą “plug & play”
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 88-862 MHz
Pasmo pracy: FM/ VHF/ UHF
Zysk / skuteczność*
- zakres III (k6-k12): 20 dB
- zakres IV (k21-k39): 30 dB
- zakres V (k40-k69): 30~33 dB
Impedancja (wewnętrzny symetryzator): 75 Ohm
Zasilanie przedwzmacniacza anteny: +5~24 V DC / maks. 31 mA
Możliwość bezpośredniego zasilania z tunera DVB-T: tak
Typ złącza wyjściowego: wbudowany kabel z wtykiem IEC
Wymiary anteny po rozłożeniu: 255 x 500 x 230 mm
Wymiary kartonu: 260 x 300 x 195 mm
Waga netto: 0,64 kg
* zostały uwzględnione straty w symetryzatorze
Pobierz instrukcję obsługi
Kod EAN: 5903953002648 |
Typ: dookólna
Częstotliwość: 40 - 850 MHz
Zysk energetyczny: 20 - 36 dB
Impedancja: 75 Ohm
Ukierunkowanie: 360°
Zasilanie: DC 12 V / 30 mA
Pobierz instrukcję obsługi
Kod EAN: 5901890096638 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
