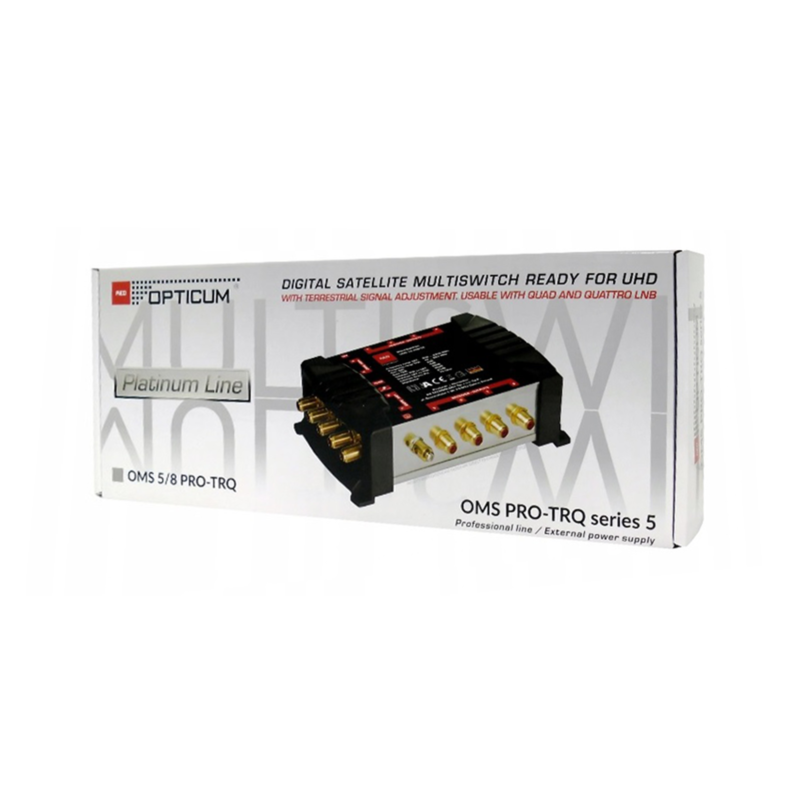

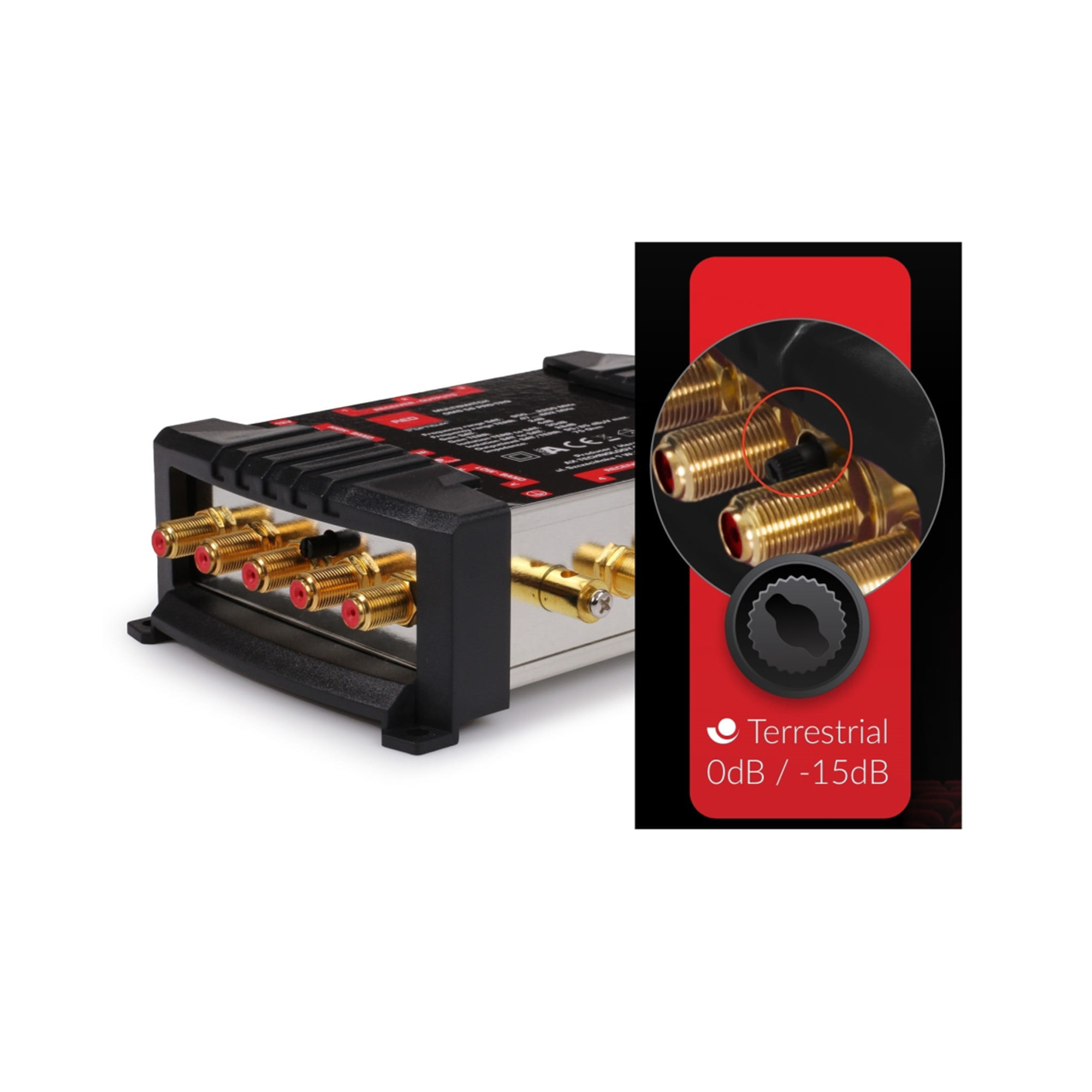

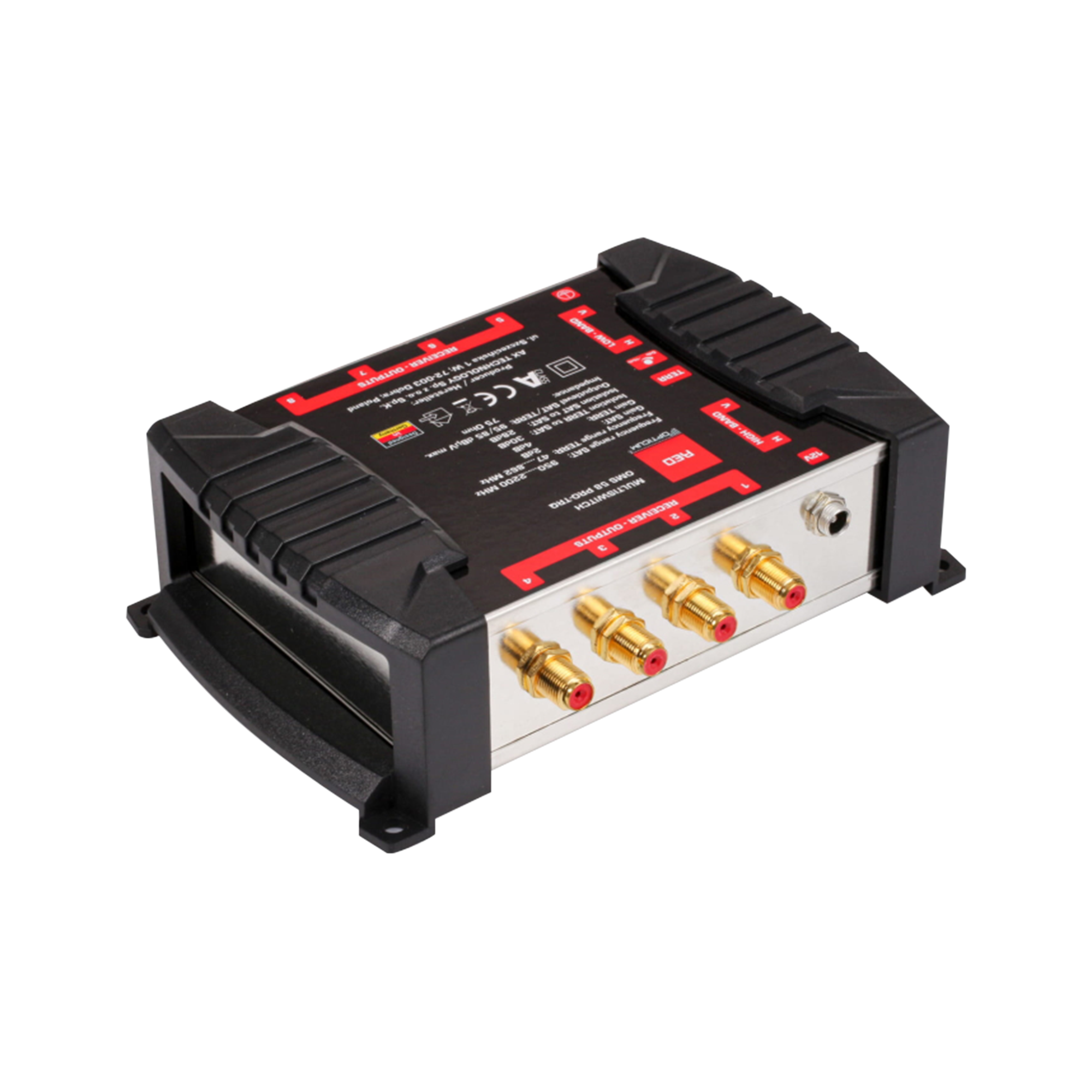

Multiswitch OPTICUM OMS 5/8 PRO TRQ PLATINIUM
Multiswitch przeznaczony jest do instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów. W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej. Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych. Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.
Podłączenie:
- jeden konwerter Quattro lub QUAD
- jedna antena naziemna DVB-T
- 8 odbiorników telewizji naziemnej i/lub satelitarnej

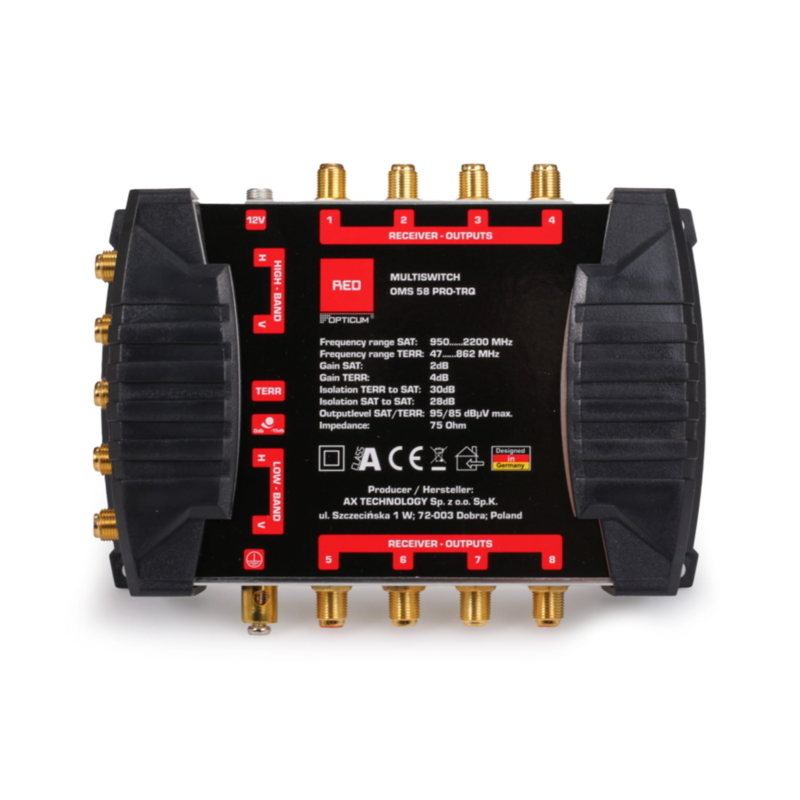

Dane techniczne:
- Zakres częstotliwości SAT : 950-2200 MHz
- Zakres częstotliwości TER : 47-862 MHz
- Wzmocnienie SAT (950-2150 MHz) : 2 dB
- Wzmocnienie TER (47-862 MHz) : 4 dB
- Separacja SAT do TER : 30 dB
- Separacja TER do SAT : 28 dB
- Separacja między polaryzacjami H/V : 25 dB
- Maksymalny poziom wyjściowy SAT : 95 dBuV
- Maksymalny poziom wyjściowy TER : 85 dBuV
- Impedancja wejść/wyjść : 75 Ohm
- Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
- Zasilanie z sieci: 230V AC 50Hz
- Temperatura pracy : 0...+55 oC
- Wymiary : 175 x 133 x 54 mm (realne wymiary)
Zestaw zawiera:
- Multiswitch

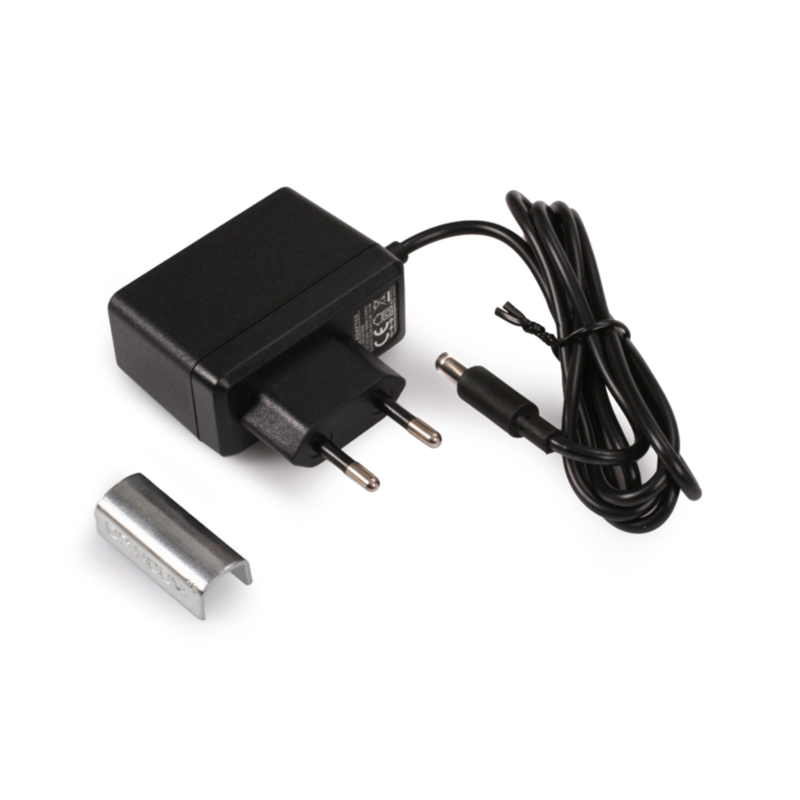

- Zasilacz Klucz do wkręcania złącza F
- Zasilacz sieciowy
- Oryginalne opakowanie
Pobierz instrukcję obsługi
Kod EAN: 5901912285774 | T-urbo-T V to antena VHF wykonana w innowacyjnej technologii T-urbo-T. Poszczególne elementy anteny zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie 174-230 MHz.
Bardzo ważnym wyróżnikiem naszej nowej konstrukcji jest niski współczynnik fali stojącej VSWR. Określa on stopień dopasowania impedancji anteny do impedancji linii. Wartość VSWR idealnie wynosi 1, w praktyce jest większa od jeden.
Współczynnik fali stojącej wpływa na niedopasowanie, które w przypadku anteny odbiorczej można traktować jako tłumik. W przypadku sygnału cyfrowego przekłada się to wprost na BER (w różny sposób zależnie od typu modulacji).
Na uwagę zasługuje również solidna konstrukcja anteny oraz wysokiej klasy materiały, jakie zostały wykorzystane do jej produkcji. Parametry materiałów sprawiają, że antena T-urbo-T V jest bardzo odporna na warunki atmosferyczne i wytrzyma długie lata użytkowania.
----------
Cechy
----------
• Antena kierunkowa DVB-T
• Zysk energetyczny 7-8 dBi
• Niski współczynnik fali stojącej - VSWR
• Technologia T-urbo-T
• Bardzo solidna konstrukcja mechaniczna
• Możliwość pracy w polaryzacji pionowej i poziomej
• Antena zakończona złączem F
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 174-230 MHz (VHF)
Zysk energetyczny: 7-8 dBi
Ilość elementów: 5
Impedancja: 75 Ohm
Złącze sygnałowe: F
Współczynnik fali stojącej (VSWR): 1,3 typowo (minimalnie 1,1)
Tłumienie odbić (dopasowanie): min. 15 dB
Maks. średnica masztu montażowego: 50 mm
Wymiary anteny: 960 x 960 x 422 mm
Waga: 1,4 kg
Opakowanie: karton
Uwaga: Do podłączenia T-urbo-T V z anteną UHF konieczna jest zwrotnica ZWR-210DC.
Pobierz instrukcję obsługi
Kod EAN: 5903953005021 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953005298 |
Antena szerokopasmowa służy do odbioru programów telewizyjnych tam, gdzie odbiór antenami biernymi jest niemożliwy z powodu słabego sygnału. Antena posiada nowoczesny wzmacniacz zbudowany z elementów firm zachodnich z zastosowaniem techniki montażu powierzchniowego i zasilacz stabilizowany z wtyczką i rozdzielaczem. Montaż jest łatwy, szybki i nie wymaga poza kablem koncentrycznym dodatkowego osprzętu. Antenę, dzięki małym wymiarom, można montować za oknem, na balkonie, na dachu, a dzięki zastosowaniu specjalnej podstawki antena może być zastosowana jako pokojowa.
Kanały/Wzmocnienie 1-5/5 dB 6-12/23 dB 21-60/28 dB
Impedancja wyjściowa 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5905279732018 | Antena DSP-860 5G Protected przeznaczona jest do odbioru TV sygnałów cyfrowych (DVB-T2) wewnątrz pomieszczeń w pobliżu odbiornika TV. Wbudowany filtr pasmowo-przepustowy skutecznie eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700/800, GSM 1800 itp.)
Główne zalety anteny pokojowej DSP to: uniwersalność, ekonomiczność, prostota instalacji, łatwość przestawiania na różne kierunki nadawania sygnałów telewizyjnych. DSP-860 5G Protected może
w znakomity sposób spełniać rolę anteny dla drugiego odbiornika TV w mieszkaniu (sypialnia, pokój dziecięcy), w domku letniskowym, na działce itp. Może także służyć do odbioru nowych programów TV, niedostępnych jeszcze w antenowej instalacji zbiorowej.
Antena DSP-860 5G Protected dostarczana jest w stanie zmontowanym wraz ze wszystkimi akcesoriami połączeniowymi. Dzięki temu instalacja
w miejscu użytkowania jest szybka i prosta. Po wyjęciu z pudełka koniecznie jest jedynie odchylenie elementów zamocowanych do kulistej części nośnika ku tyłowi i zablokowaniu ich plastikowymi śrubami.
DSP-860 5G Protected przeznaczona jest do stosowania wewnątrz pomieszczeń.
Jedna z niewielu w 100% polskich anten pokojowych dostępnych na rynku. Wysokiej jakości wykonanie i jakość odbioru sygnałów.
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów cyfrowych (DVB-T2)
• Wbudowany filtr pasmowo-przepustowy 88-694MHz
• Wbudowany >20dB przedwzmacniacz antenowy
• Wielokierunkowy odbiór sygnałów RTV
• Możliwość bezpośredniego zasilania przedwzmacniacza z tunera DVB-T2
• Prosta instalacja anteny zgodna z ideą “plug & play”
• W zestawie profesjonalna zwrotnica zasilająca ZZA-7 z zasilaczem.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 88-694 MHz
Pasmo pracy: FM/ VHF/ UHF
Zysk / skuteczność*: 30~33 dB
Tłumienie filtra poza pasmem: >26 dB @ 720 MHz
Impedancja (wewnętrzny symetryzator): 75 Ohm
Zasilanie przedwzmacniacza anteny: +5~24 V DC / maks. 31 mA
Możliwość bezpośredniego zasilania z tunera DVB-T: tak
Typ złącza wyjściowego: wbudowany kabel z wtykiem IEC
Wymiary anteny po rozłożeniu: 255 x 500 x 230 mm
Wymiary kartonu: 260 x 300 x 195 mm
Waga netto: 0,64 kg
* zostały uwzględnione straty w symetryzatorze
Pobierz instrukcję obsługi
Kod EAN: 5903953006462 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 |
