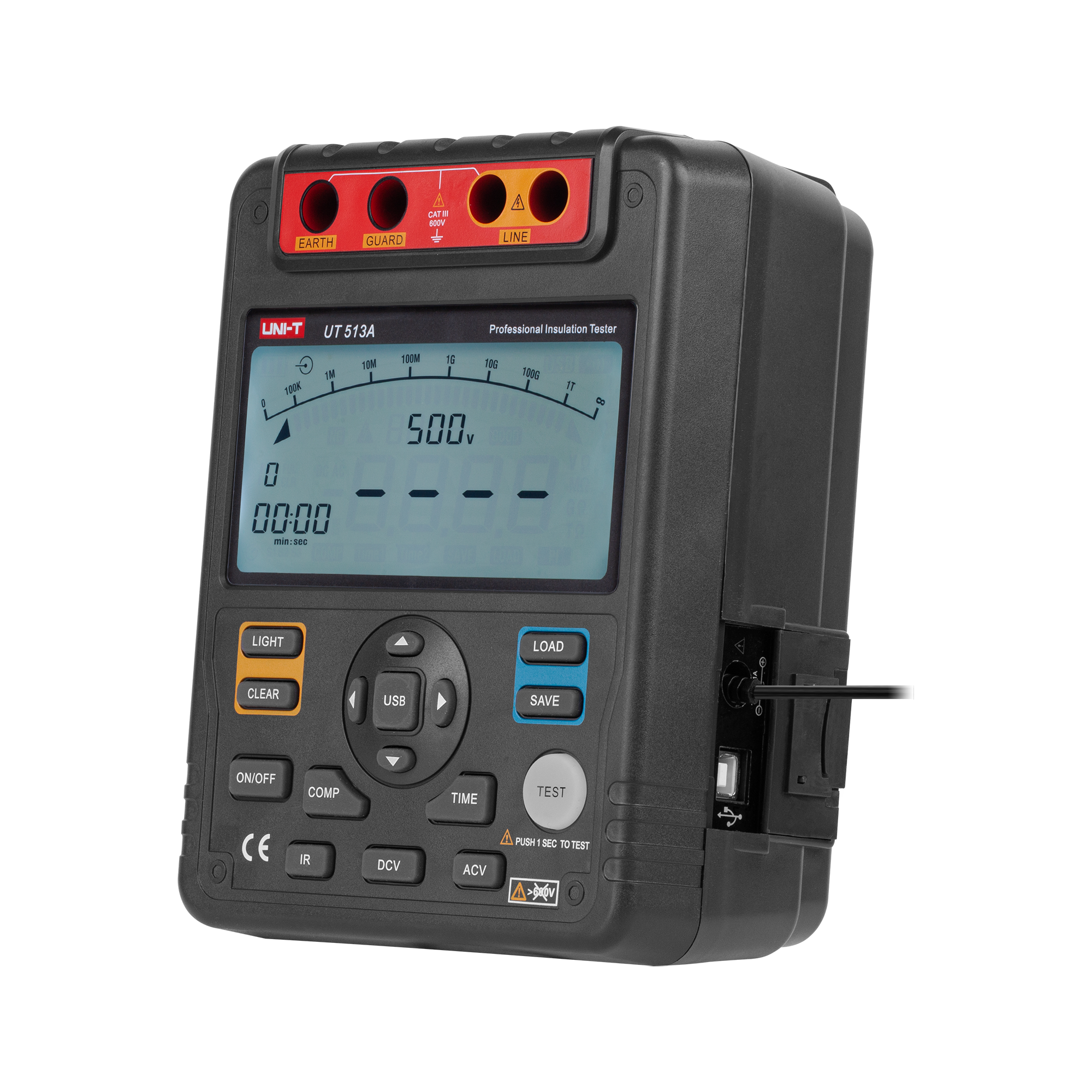

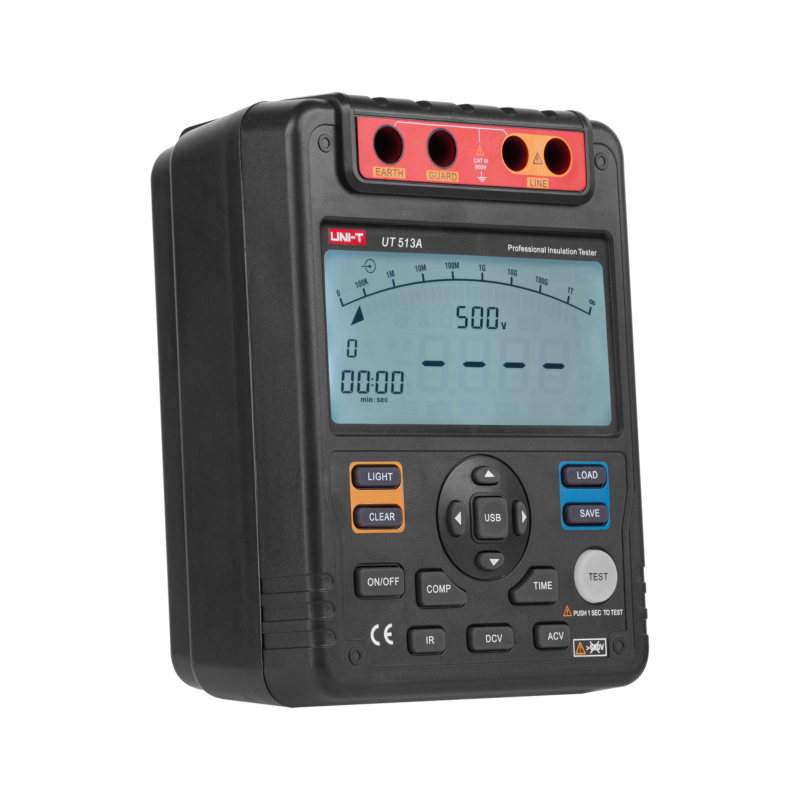

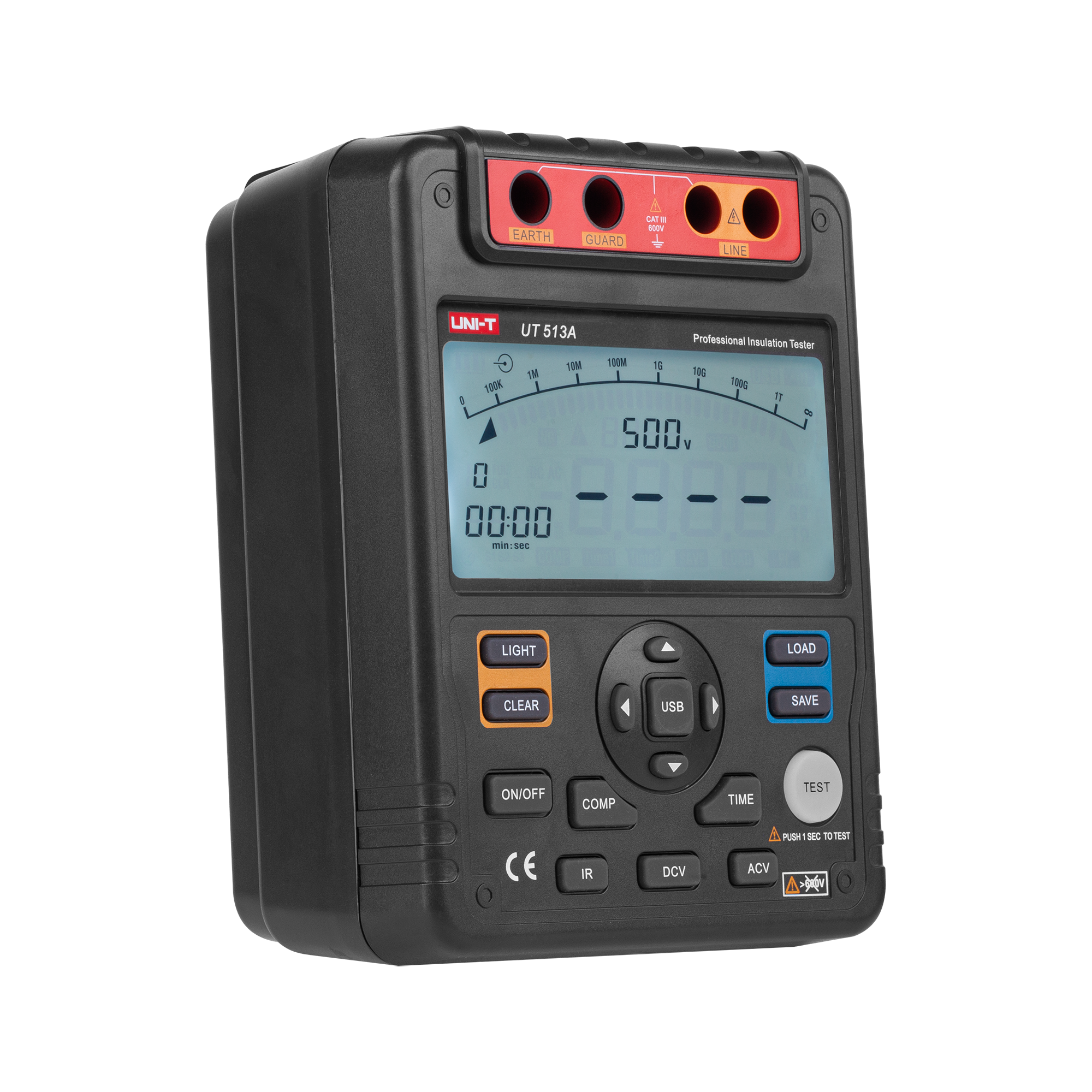

Content | Miernik rezystancji izolacji UNI-T UT513A to cyfrowy przyrząd pomiarowy przeznaczony zarówno dla elektroników, jak i elektryków. Umożliwia pomiar dużych rezystancji aż do 1000 GOhm przy napięciu probierczym 5000 V. Wśród szeregu dodatkowych funkcji warto zwrócić uwagę na test absorpcji dielektrycznej, indeksację polaryzacji czy funkcję porównawczą. Model ten spełnia standardy normy IECG1010.
ZAKRESY POMIAROWE
Rezystancja izolacji
Dla napięcia probierczego:
• 500 V: 0 ~ 20 GOhm
• 1000 V: 0 ~ 40 GOhm
• 2500 V: 0 ~ 100 GOhm
• 5000 V: 0 ~ 1000 GOhm
Dokładność:
• 0 ~ 99,9 MOhm ±(3%+5)
• 100 MOhm ~ 9,99 GOhm ±(5%+5)
• 10 GOhm ~ 99,9 GOhm ±(10%+5)
• powyżej 100 GOhm ±(20%+5); dla wilgotności względnej <50%
Prąd zwarcia: <2 mA
Prąd testujący: 1 ~ 1,2 mA
POZOSTAŁE ZAKRESY POMIAROWE
Napięcie stałe DC: 30 ~ 600 V ±(2%+3)
Napięcie zmienne AC: 30 ~ 600 V ±(2%+3); 50/60 Hz
Absorpcja dielektryczna
Indeks polaryzacji
DODATKOWE FUNKCJE
Automatyczna zmiana zakresów pomiarowych
Funkcja porównawcza
Wskaźnik niskiego poziomu baterii
Ostrzeżenie o wysokim napięciu
Podświetlany ekran LCD
Analogowy bargraf
Pamięć zapisów: 18
Automatycznie wyłączanie
CECHY OGÓLNE
Port USB
Zasilanie: 8x bateria 1,5 V (LR14)
Wyświetlacz: 123 x 58 mm
Wymiary: 202 x 155 x 94 mm
Waga: 2 kg

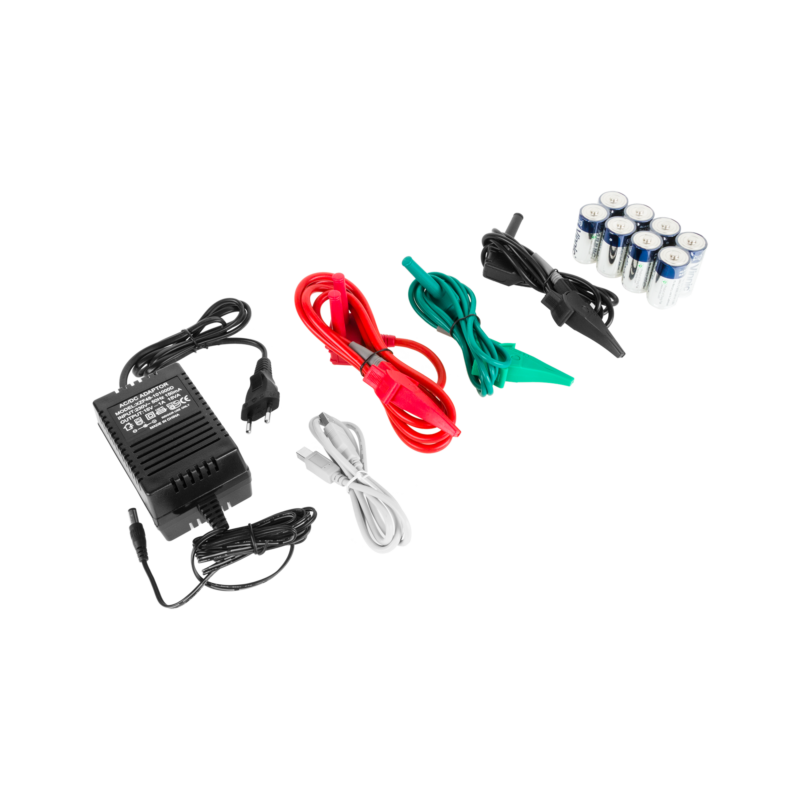

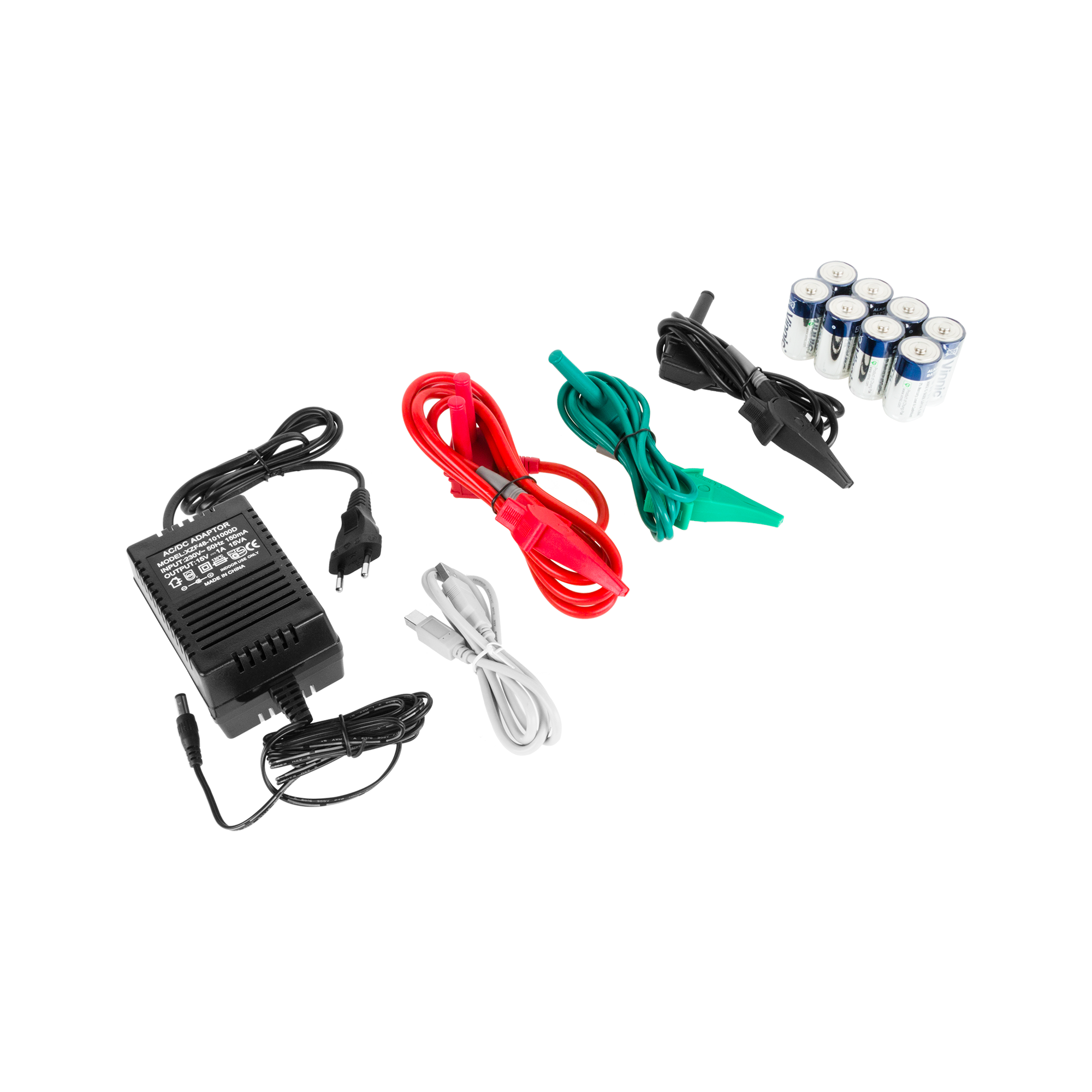

W zestawie: specjalne przewody pomiarowe z krokodylkami, przewód USB, zasilacz zewnętrzny, baterie, etui
Pobierz instrukcję obsługi
Kod EAN: 5901890006668 |
ZAKRESY POMIAROWE
Napięcie stałe DC: 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0,8%+1)
Napięcie zmienne AC: 6 V / 60 V / 600 V / 750 V ±(1,2%+5)
Natężenie prądu zmiennego AC: 6 A / 60 A / 600 A ±(2,5%+5); (zakres częstotliwości pomiaru: 50/60 Hz)
Rezystancja: 600 Ohm / 6 kOhm / 60 kOhm / 600 kOhm / 6 MOhm / 60 MOhm ±(1%+2)
Pojemność: 99,99 nF / 999,9 nF / 9,999 µF / 99,99 µF / 999,9 µF / 9,999 mF / 59,99 mF ±(4%+5)
Test diod: ok. 3 V
Sprawdzanie ciągłości obwodu
DODATKOWE FUNKCJE
Automatyczna zmiana zakresów pomiarowych
Funkcja wykrywania pola elektrycznego (NCV)
Pomiar True RMS
Zamrożenie ostatniego wskazania
Tryb pomiaru względnego
Zapis wartości MAX/MIN
Podświetlany wyświetlacz LCD
Podświetlenie miejsca pomiaru
Automatyczne wyłączanie: po ok. 15 minutach
Wskaźnik niskiego poziomu baterii
Maksymalny odczyt: 6000
CECHY OGÓLNE
Impedancja wejściowa napięcia stałego: >= 10 MOhm
Liczba pomiarów: 3/s
Zasilanie: 3x 1,5 V (R03)
Rozwarcie szczęk: 30 mm
Rozmiar wyświetlacza: 38 x 24 mm
Wymiary: 220 × 75 x 40 mm
Waga: 231,7 g
Akcesoria: baterie, przewody pomiarowe, etui
Pobierz instrukcję obsługi
Kod EAN: 5901890018227 |
ZAKRESY POMIAROWE
Wykrywanie elementów metalowych w ścianach do głębokości 30 mm
Wykrywanie drewnianych profili o maksymalnych wymiarach 30 x 30 mm na głębokości 18 mm
Wykrywanie przewodów pod napięciem AC 90-250 V
CECHY OGÓLNE
Wskaźnik czułości wykrywania
Wskaźnik niskiego poziomu baterii
Wymiary wyświetlacza: 51 x 25 mm
Wymiary: 155 x 54 x 27 mm
Waga: 157 g
Temperatura pracy: -7°C ~ 40°C przy wilgotności do 75%
Temperatura przechowywania: -20°C ~ 50°C przy wilgotności do 85%
Zasilanie: bateria 9 V
Pobierz instrukcję obsługi
Kod EAN: 5901890058285 |
ZAKRESY POMIAROWE
Natężenie prądu zmiennego AC: 600 A ±(1,8%+6); (zakres częstotliwości natężeń prądu mierzonego: 40 ~ 400 Hz)
Napięcie prądu stałego DC: 600 V ±(0,6%+3)
Napięcie prądu zmiennego AC: 600 V ±(1%+6); (zakres częstotliwości napięć mierzonych: 40 ~ 400 Hz)
Napięcie zmienne AC dla źródeł o małej impedancji wewnętrznej: 600 V ±(2,5%+6)
Rezystancja: 60 MOhm ±(1%+3)
Pojemność: 60 mF ±(4%+7)
Częstotliwość: 10 Hz~10 MHz ±(0,1%+6)
Współczynnik wypełnienia: 0,1%-99,9% ±(2,6%+7)
Test diod: 3 V
Sprawdzanie ciągłości obwodu
DODATKOWE FUNKCJE
Automatyczna/ręczna zmiana zakresów pomiarowych
Pomiar True RMS
Analogowy bargraf: 31 segmentów (liczba pomiarów: 10/s)
Zamrożenie ostatniego wskazania
Tryb pomiaru względnego (funkcja zerowania)
Zapis wartości MAX/MIN
Podświetlany wyświetlacz LCD
Automatyczne wyłączanie
Wskaźnik niskiego poziomu baterii
Maksymalny odczyt: 6000
CECHY OGÓLNE
Stopień ochrony: IP54
Impedancja wejściowa pomiaru napięć: >= 10 MOhm
Liczba pomiarów: 3/s
Zasilanie: 3x 1,5 V (R03)
Rozwarcie szczęk: 33 mm
Rozmiar wyświetlacza: 35 x 31 mm
Wymiary: 234,6 x 82 x 47 mm
Waga: 310 g
Akcesoria: Baterie, przewody pomiarowe, etui
Pobierz instrukcję obsługi
Kod EAN: 5901890028875 |
ZAKRESY POMIAROWE
Napięcie prądu AC (niskie): 24~1000 V
Napięcie prądu AC (wysokie): 90~1000V
Częstotliwość: 50/60 Hz
DODATKOWE FUNKCJE
Moduł wibracji
Latarka
Sygnalizacja dźwiękowa i diodą LED
Automatyczne wyłączanie
Wskaźnik niskiego poziomu baterii
Wytrzymałość na upadek z 2 metrów
CECHY OGÓLNE
IP67
Zasilanie: 2x 1,5 V (R03)
Wymiary: 160,5 x 21,5 x 25 mm
Waga: 72 g
Akcesoria: baterie
Pobierz instrukcję obsługi
Kod EAN: 5901890056717 |
-----------
CHARAKTERYSTYKI CZĘSTOTLIWOŚCIOWE
-----------
Sinusoida: 1 µHz~60 MHz
Kwadrat: 1 µHz~20 MHz
Impuls: 1 µHz~20 MHz
Rampa: 1 µHz~400 kHz
DC: ±5 V (50 Ohm), ±10 V (wysokie rezystancje)
Przebiegi arbitralne: 1 µHz~10 MHz
-----------
PRZEBIEGI ARBITRALNE
-----------
Głębokość zapisu: 24 przebiegów
Rozdzielczość pionowa: 14 bitów
-----------
CECHY OGÓLNE
-----------
Zasilanie: DC 5 V / 2 A
Wyświetlacz: 4,3” TFT LCD (480x272 px)
Wymiary: 172 x 90 x 68 mm
Waga: 0,77 kg
Akcesoria: przewód zasilający, przewód USB, przewód BNC
Pobierz instrukcję obsługi
Kod EAN: 5901890074858 |
