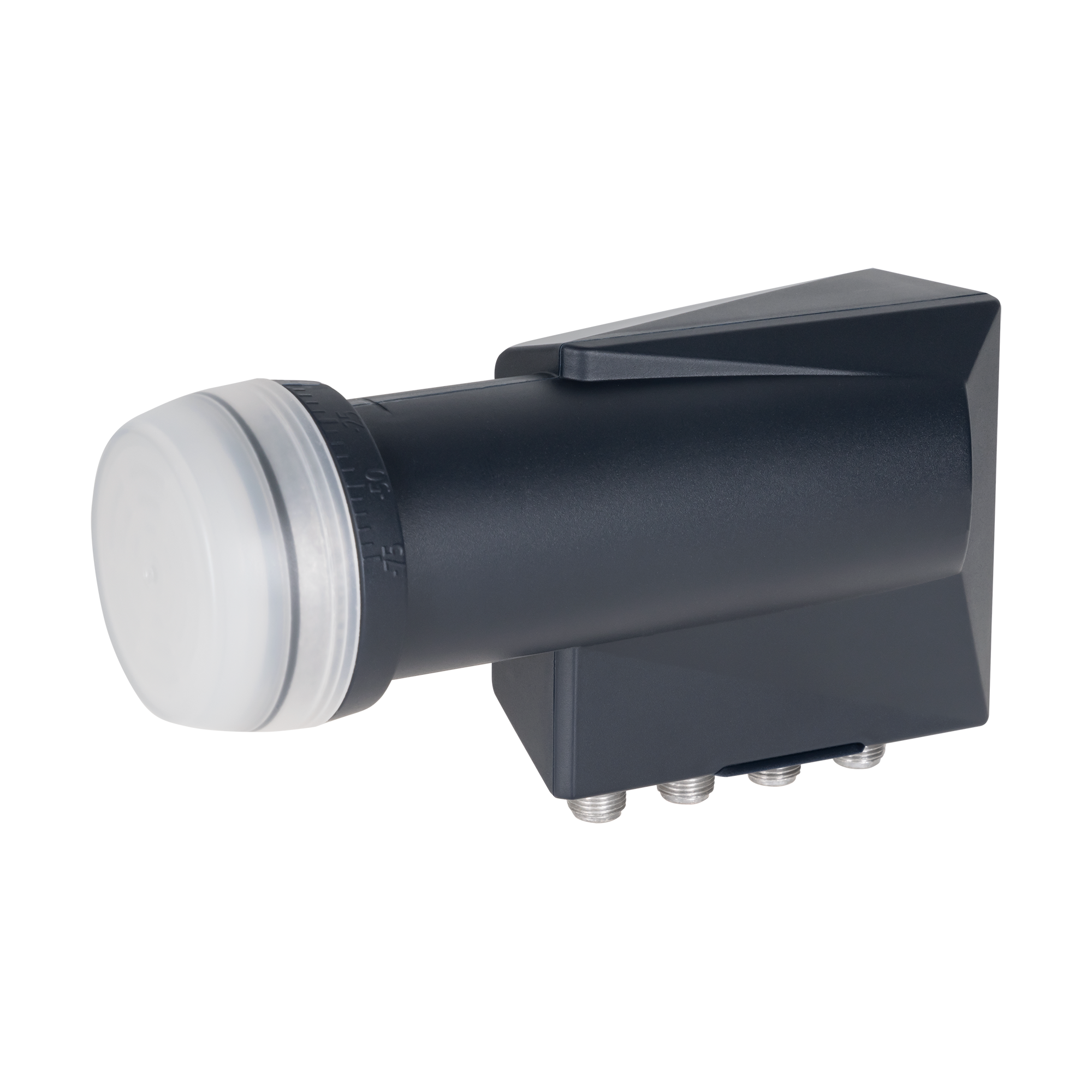

| Content | Zakres częstotliwości wejściowej: 10,7 GHz - 12,75 GHz
Zakres częstotliwości wyjściowej: 950 MHz - 2150 MHz
Częstotliwość LO niskiej częstotliwości: 9,75 GHz
Częstotliwość LO wysokiej częstotliwości: 10,6 GHz
Hałas: 0,3 dB typ. (0,7 dB maks.)
Dokładność częstotliwości LO przy 25 ° C: maks. +/- 500 kH
Faza szumu LO przy 10 kHz: maks. +/- 1,0 MHz
Zysk konwersji: 55 dB min.
Zysk tętnienia (powyżej pasma 26 MHz): +/- 0,75 dB
Zysk zmienności (w pełnym zakresie): +/- 4 dB
Odrzucenie obrazu: 40 dB min.
Intermodulacja 3. rzędu - ICP3: 10 dBm min.
Punkt kompresji 1 dB (@ output): 0 dBm min.
Krzyżowa izolacja polaryzacyjna: 22 dB min.
Sygnał kontrolny Ca (V): 11,0 V - 14,0 V
Sygnał kontrolny Cb (H): 16,0 V - 20,0 V
Sygnał sterujący Cc (przełączanie pasmowe): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Wyjście VSWR: 2,5: 1
W paśmie poziom pozorny: -60 dBm maks.
Obecne zużycie: 95 mA
Temperatura robocza: -30 st. C + 60st. C
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: Typ F (żeński)
Stosunek F / D Dish: 0,6
Waga: 136 g
Zakres częstotliwości wejściowej: 10,7 GHz - 12,75 GHz
Zakres częstotliwości wyjściowej: 950 MHz - 2150 MHz
Częstotliwość LO niskiej częstotliwości: 9,75 GHz
Częstotliwość LO wysokiej częstotliwości: 10,6 GHz
Hałas: 0,3 dB typ. (0,7 dB maks.)
Dokładność częstotliwości LO przy 25 ° C: maks. +/- 500 kH
Faza szumu LO przy 10 kHz: maks. +/- 1,0 MHz
Zysk konwersji: 55 dB min.
Zysk tętnienia (powyżej pasma 26 MHz): +/- 0,75 dB
Zysk zmienności (w pełnym zakresie): +/- 4 dB
Odrzucenie obrazu: 40 dB min.
Intermodulacja 3. rzędu - ICP3: 10 dBm min.
Punkt kompresji 1 dB (@ output): 0 dBm min.
Krzyżowa izolacja polaryzacyjna: 22 dB min.
Sygnał kontrolny Ca (V): 11,0 V - 14,0 V
Sygnał kontrolny Cb (H): 16,0 V - 20,0 V
Sygnał sterujący Cc (przełączanie pasmowe): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Wyjście VSWR: 2,5: 1
W paśmie poziom pozorny: -60 dBm maks.
Obecne zużycie: 95 mA
Temperatura robocza: -30 st. C + 60st. C
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: Typ F (żeński)
Stosunek F / D Dish: 0,6
Waga: 136 g
Pobierz instrukcję obsługi
Kod EAN: 5453002613344 |
LAMBDA to nowoczesna konstrukcja o ergonomicznym kształcie i ciekawej stylistyce, która znakomicie wkomponuje się w wystrój każdego pomieszczenia i nie będzie za bardzo rzucać się w oczy. Konstrukcja anteny oparta jest na stopie z lekkiego plastiku, nowoczesnym wzmacniaczu z filtrami pasmowymi zapewniającymi wysoką odporność na niepożądane zakłócenia oraz odpowiednio wygiętymi ramionami w kształcie litery V co zapewnia optymalną czułość anteny na sygnał TV. Uzupełnieniem do wyżej wymienionej anteny jest zasilacz antenowy sieciowy 230V/12V 100mA 50Hz oraz przewód antenowy o długości 2,5m.
Montaż anteny jest łatwy i nie wymaga po za kablem koncentrycznym dodatkowego osprzętu.
Duża czułość
Wysoka niezawodność
Małe gabaryty (antena dzięki dobrym parametrom odbioru oraz małym gabarytom cieszy się szczególnym zainteresowaniem w mieszkaniach, domach jednorodzinnych na campingach oraz w domkach letniskowych).
Antena LAMBDA jest nowoczesnym urządzeniem umożliwiającym odbiór sygnałów telewizji naziemnej cyfrowej DVB-T i analogowej, nadawanych w kanałach 1-69 (470-790MHz).
Specyfikacja:
kanały odbioru - VHF 6-12 UHF 21-69
zysk energetyczny - 28dB -33dB
widoczność kątowa pozioma - 52 stopni
widoczność kątowa pionowa - 35 stopni
Impedancja wyjściowa - 75Ohm
Max. poziom wyj, - 110 - 118 dBuV
Zasilanie - zasilanie anteny z separatora 230V / 12V / 100mA
Pobierz instrukcję obsługi
Kod EAN: 5901436769279 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
Wymiary: 200 x 100 cm
Materiał: baner laminowany 510 g
Wykończenie: zgrzewanie + oczka dookoła
Marka: Kruger&Matz
Treść: Telewizory i Tunery DVB-T2
* Baner za 1 zł tylko przy sprawdzonej historii zakupowej produktów danej marki. W przypadku zakupu większej ilość banerów, ich liczba może podlegać weryfikacji przez dział sprzedaży.
Pobierz instrukcję obsługi
Kod EAN: 5901890075091 | ----------
Główne parametry
----------
Częstotliwość: 5-862 MHz
Kanały: 1-69
Wzmocnienie nominalne: 32 dB
Średni zysk ze wzmacniaczem: 28-32 dB
Maks. poziom wyjściowy: 73-75 dB
Impedancja wyjściowa: 75 Ohm
Widoczność kątowa pozioma: 35°
Widoczność kątowa pionowa: 15°
Kolor: Srebrny
Zasilanie:
- Zasilacz sieciowy: 12 V
- Możliwość zasilania z tunera DVB-T: 5V
W zestawie: zasilacz antenowy i uchwyt
----------
Cechy produktu
----------
Przystosowana do odbioru analogowej i cyfrowej TV naziemnej - DVB-T/DVB-T2
Wbudowany przedwzmacniacz antenowy - DIGITactiva
Silne tłumienie sygnałów telefonii komórkowej GSM
Współczynnik dopasowania WFS 2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Prosty montaż bez użycia narzędzi
Konstrukcja anteny zapewnia równomierne wzmocnienie odbieranych sygnałów w całym zakresie częstotliwości. Antena jest dedykowana do obszarów o średnich – DIGITactiva, oraz wysokich – DIGIT, poziomach odbieranych sygnałów telewizyjnych.
Wysoki współczynnik promieniowania tył/przód gwarantuje niewrażliwość anteny na sygnały odbite od przeszkód znajdujących się za anteną, powodujących w normalnych warunkach pojawienie się drugiego, nieco przesuniętego obrazu na ekranie odbiornika TV. Antena przeznaczona jest do poziomego montażu na ścianach budynków, balkonach, dachach, może być także montowana na przyczepach kempingowych.
Kroploszczelna obudowa anteny wykonana z wysokiej jakości tworzywa ABS, gwarantuje bardzo dużą trwałość oraz lekkość anteny DIGIT
----------
Główne parametry
----------
Częstotliwość: 5-862 MHz
Kanały: 1-69
Wzmocnienie nominalne: 32 dB
Średni zysk ze wzmacniaczem: 28-32 dB
Maks. poziom wyjściowy: 73-75 dB
Impedancja wyjściowa: 75 Ohm
Widoczność kątowa pozioma: 35°
Widoczność kątowa pionowa: 15°
Kolor: Srebrny
Zasilanie:
- Zasilacz sieciowy: 12 V
- Możliwość zasilania z tunera DVB-T: 5V
W zestawie: zasilacz antenowy i uchwyt
----------
Cechy produktu
----------
Przystosowana do odbioru analogowej i cyfrowej TV naziemnej - DVB-T/DVB-T2
Wbudowany przedwzmacniacz antenowy - DIGITactiva
Silne tłumienie sygnałów telefonii komórkowej GSM
Współczynnik dopasowania WFS 2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Prosty montaż bez użycia narzędzi
Konstrukcja anteny zapewnia równomierne wzmocnienie odbieranych sygnałów w całym zakresie częstotliwości. Antena jest dedykowana do obszarów o średnich – DIGITactiva, oraz wysokich – DIGIT, poziomach odbieranych sygnałów telewizyjnych.
Wysoki współczynnik promieniowania tył/przód gwarantuje niewrażliwość anteny na sygnały odbite od przeszkód znajdujących się za anteną, powodujących w normalnych warunkach pojawienie się drugiego, nieco przesuniętego obrazu na ekranie odbiornika TV. Antena przeznaczona jest do poziomego montażu na ścianach budynków, balkonach, dachach, może być także montowana na przyczepach kempingowych.
Kroploszczelna obudowa anteny wykonana z wysokiej jakości tworzywa ABS, gwarantuje bardzo dużą trwałość oraz lekkość anteny DIGIT
Pobierz instrukcję obsługi
Kod EAN: 5901890052511 |
