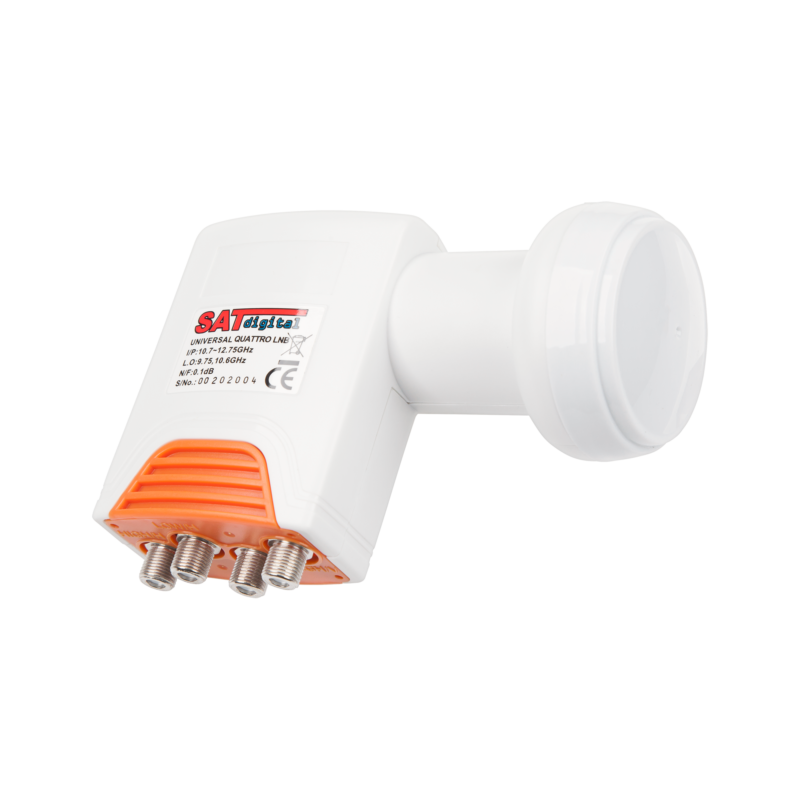

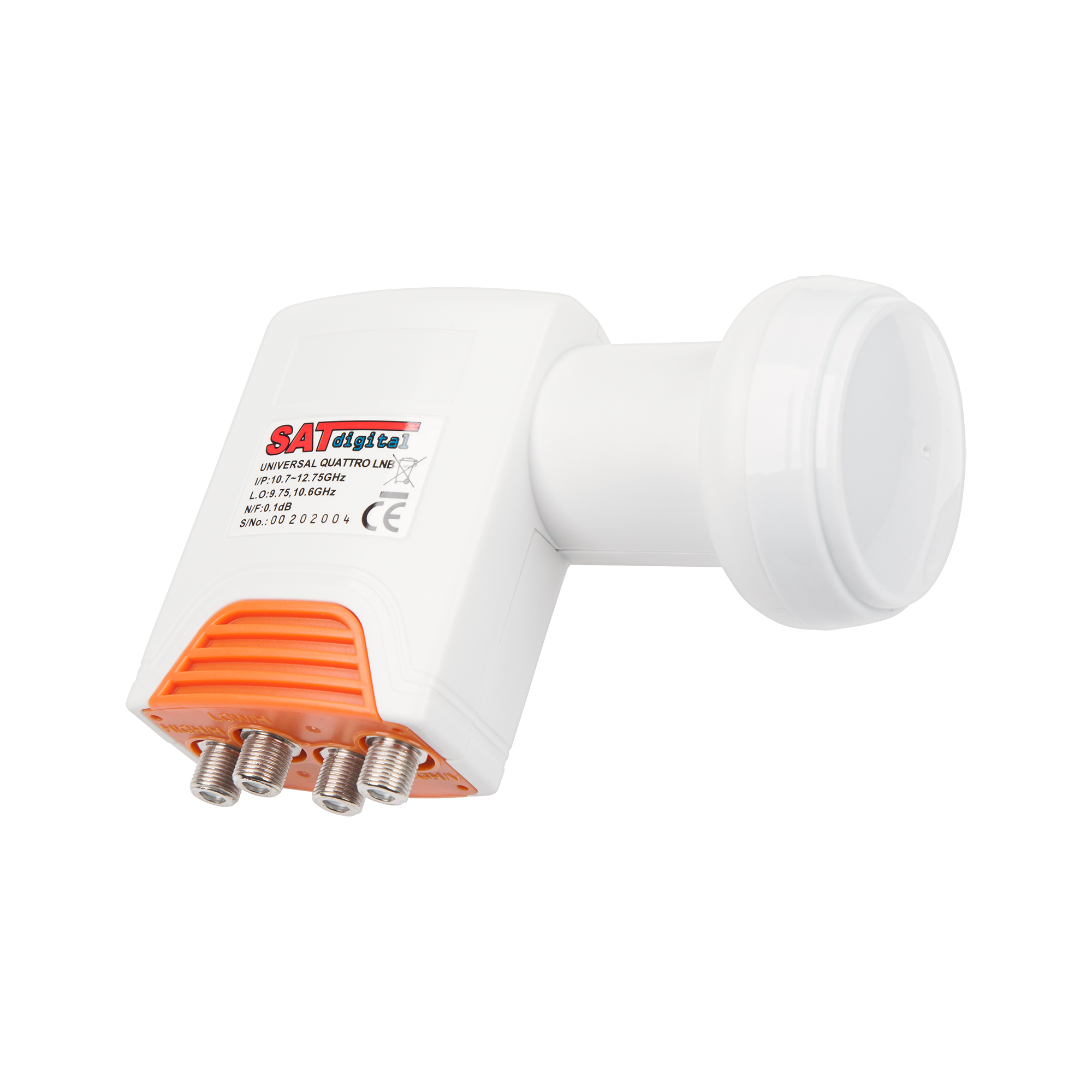

Content | Konwerter Quatro posiadający cztery wyjścia, konwerter ten nadaje się tylko do instalacji opartej o multiswitch. Nie można podłączyć bezpośrednio odbiorników do tego typu konwertera.
Konwerter Quatro posiadający cztery wyjścia, konwerter ten nadaje się tylko do instalacji opartej o multiswitch. Nie można podłączyć bezpośrednio odbiorników do tego typu konwertera.
Pobierz instrukcję obsługi
Kod EAN: 5901436776970 |
Pobierz instrukcję obsługi
Kod EAN: 5901436725602 |
Pokojowa antena Sonus TV USB to idealne rozwiązanie dla bardzo wymagających użytkowników.
Antena charakteryzuje się zwartą i nowoczesną obudową, w której umieszczono niezwykle skuteczną antenę ze wzmacniaczem do odbioru cyfrowej i analogowej telewizji naziemnej. Wbudowany wzmacniacz zasilany jest przez kabel z portu USB znajdującego się w zewnętrzym urządzeniu, np. telewizor, tuner DVB-T/T2.
Produkt umożliwia odbiór kanałów DVB-T/T2 nadawanych w ramach multipleksów ogólnokrajowych MUX1, MUX2, MUX3, MUX8 oraz lokalnych. Antena spełnia normy dotyczące dyrektywy nowego podejścia, CE oraz nasze wewnętrzne wysokie standardy jakości.
Wymiary [DxSZxW]405 x 100 x 50 [mm]
Kanał pracy6-12 / 21-60
Zyskwzmocnienie do 40 dB z z płynną regulacją
Impedancja wyjściowa75 ?
Pobór prąduz USB: 5V/25mA
Opakowaniekarton
Pobierz instrukcję obsługi
Kod EAN: 5907799751913 |
Pobierz instrukcję obsługi
Kod EAN: 8716176241261 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
