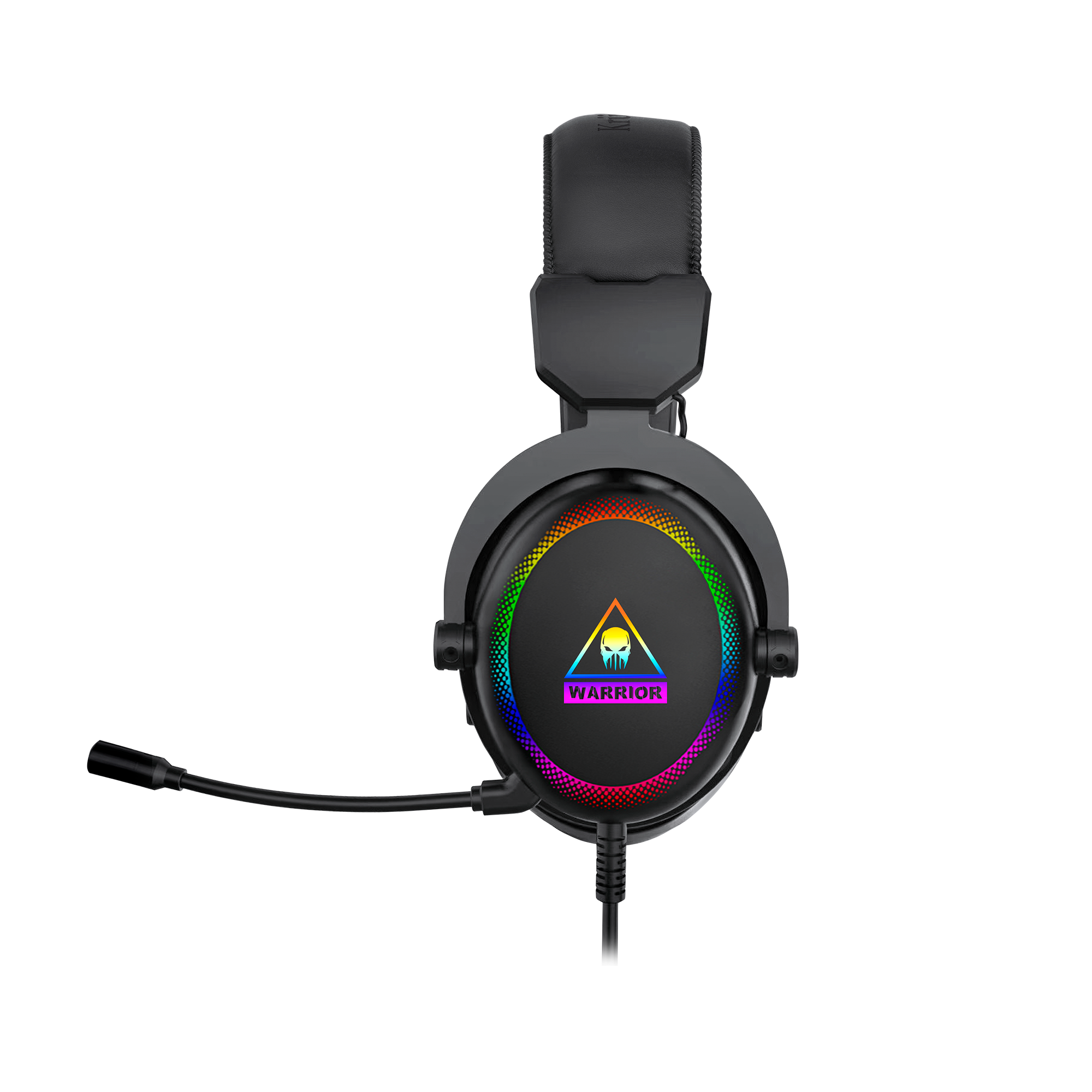

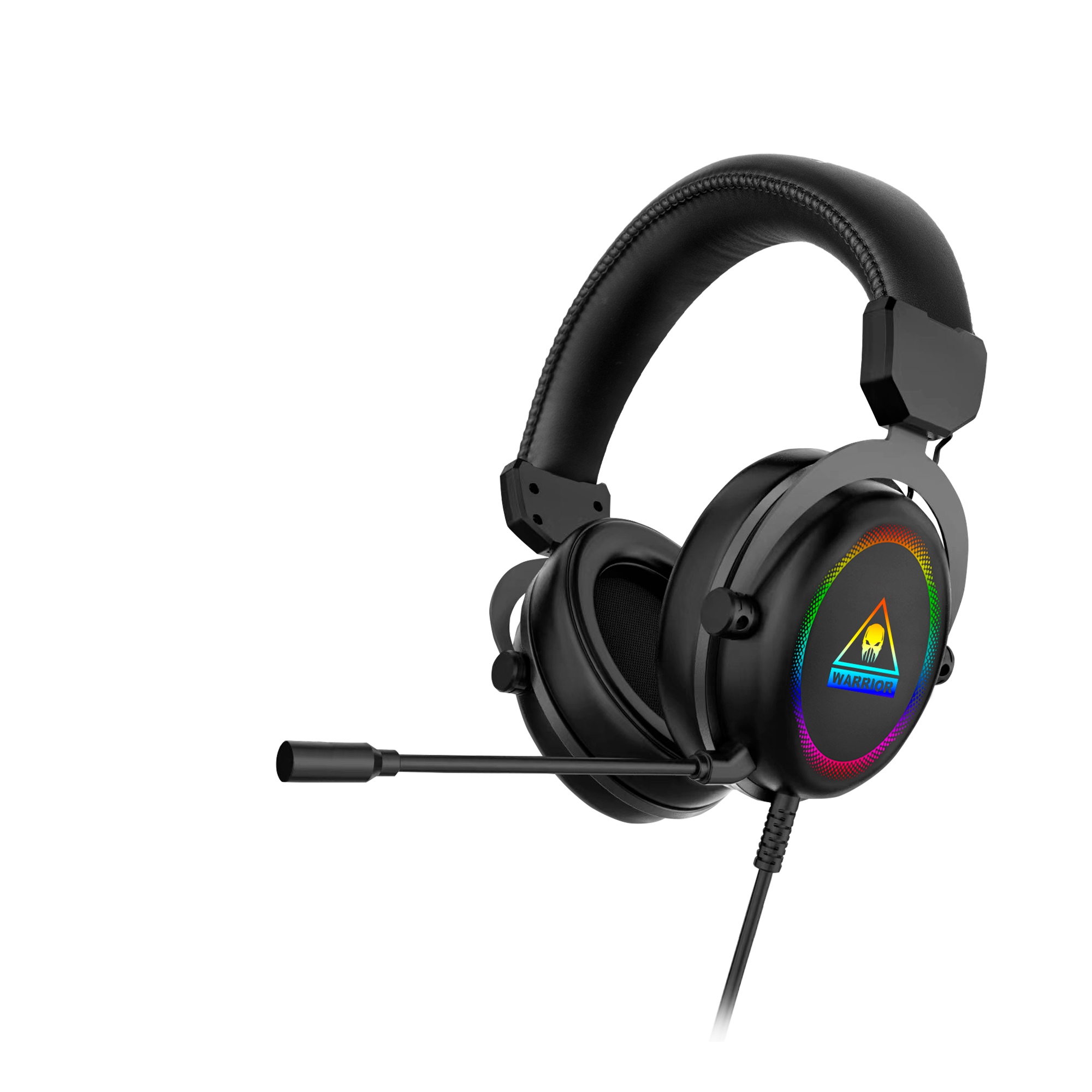

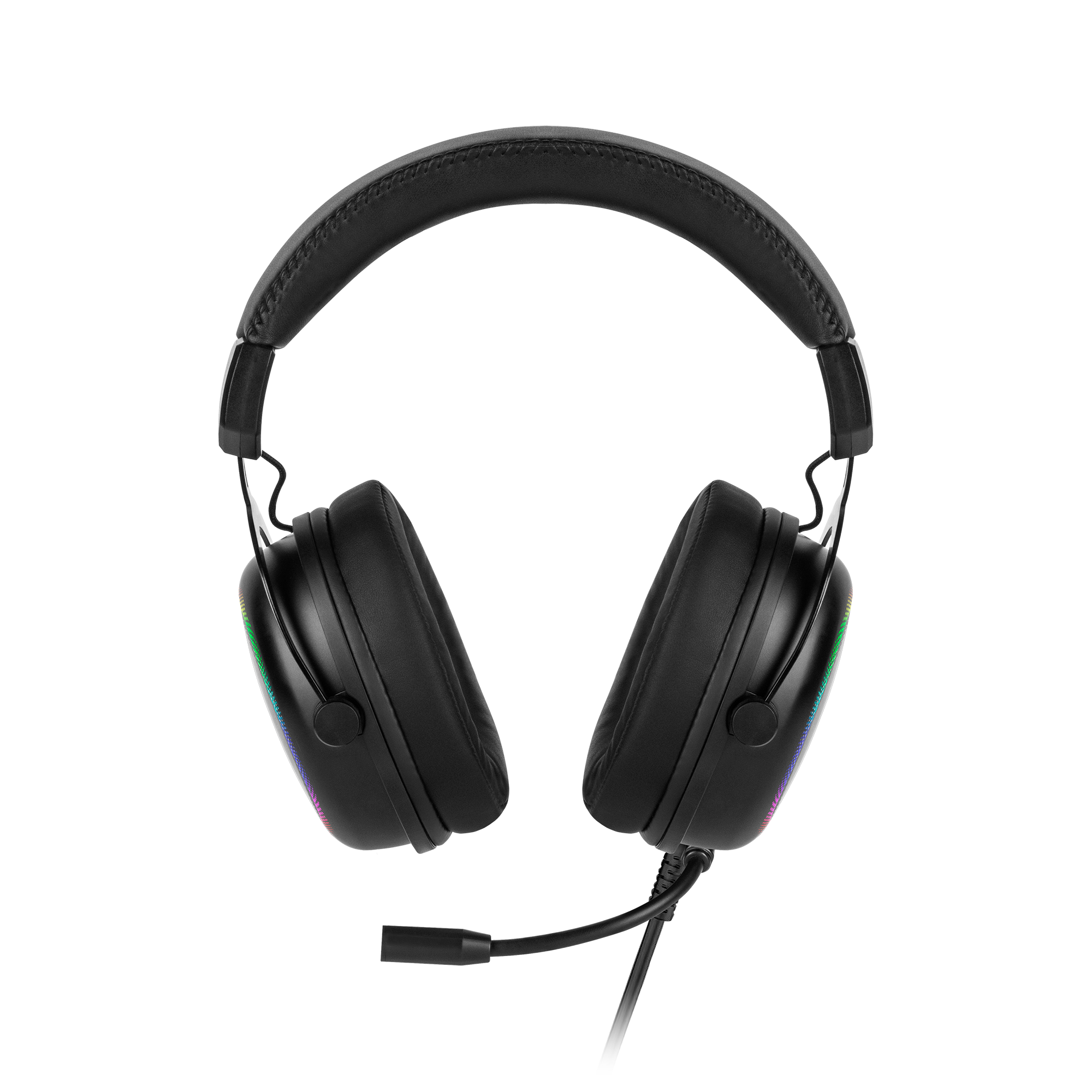

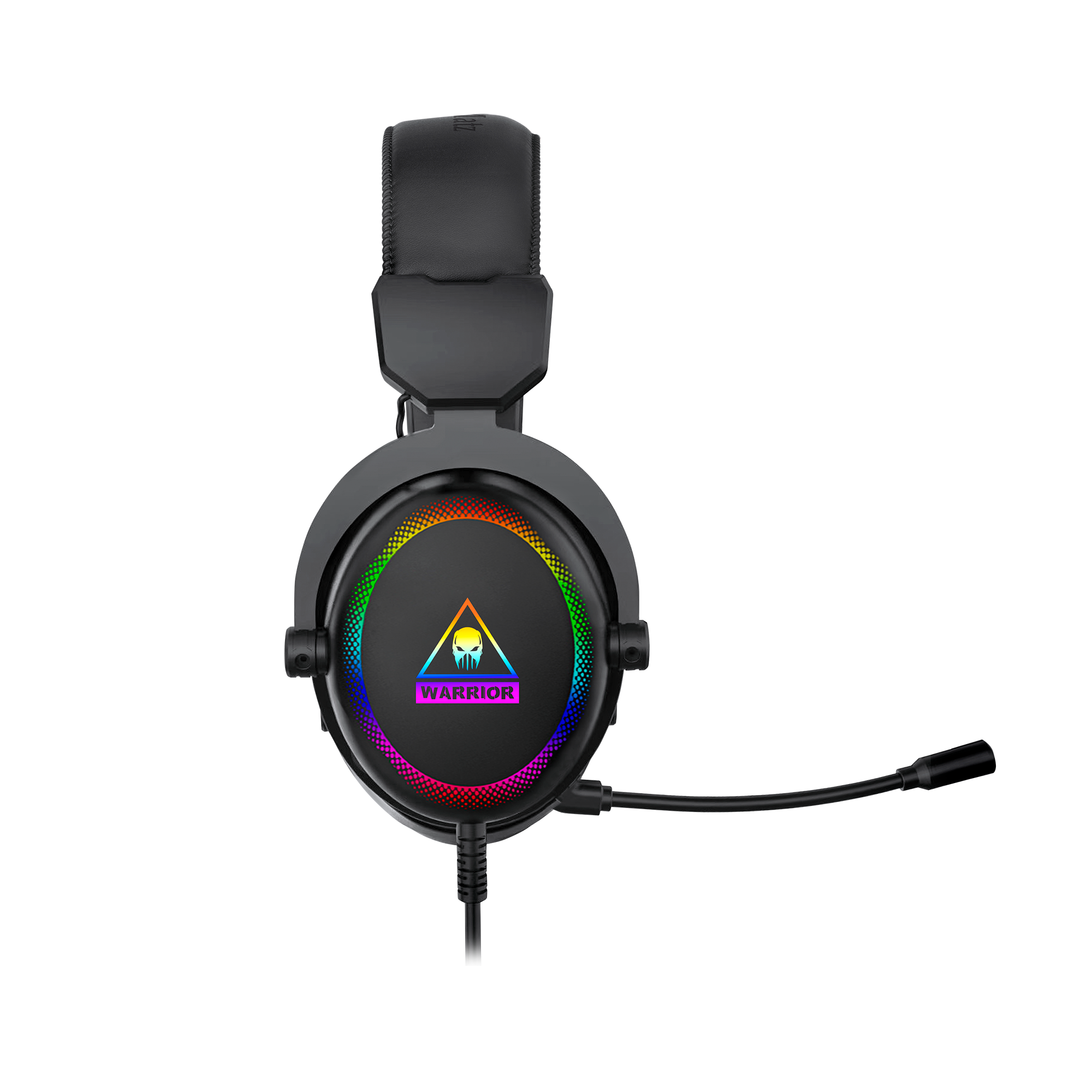

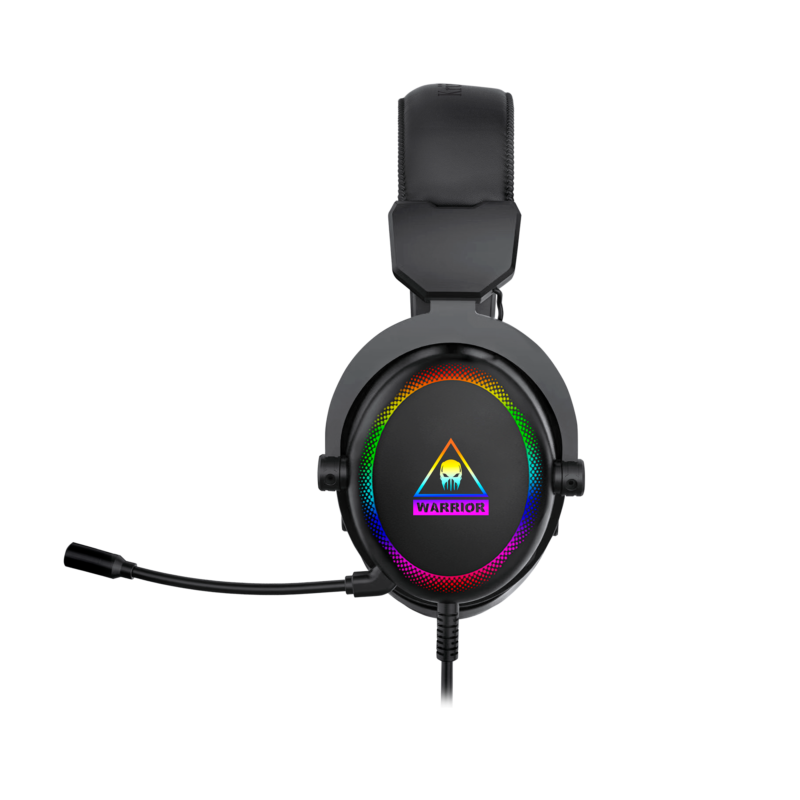

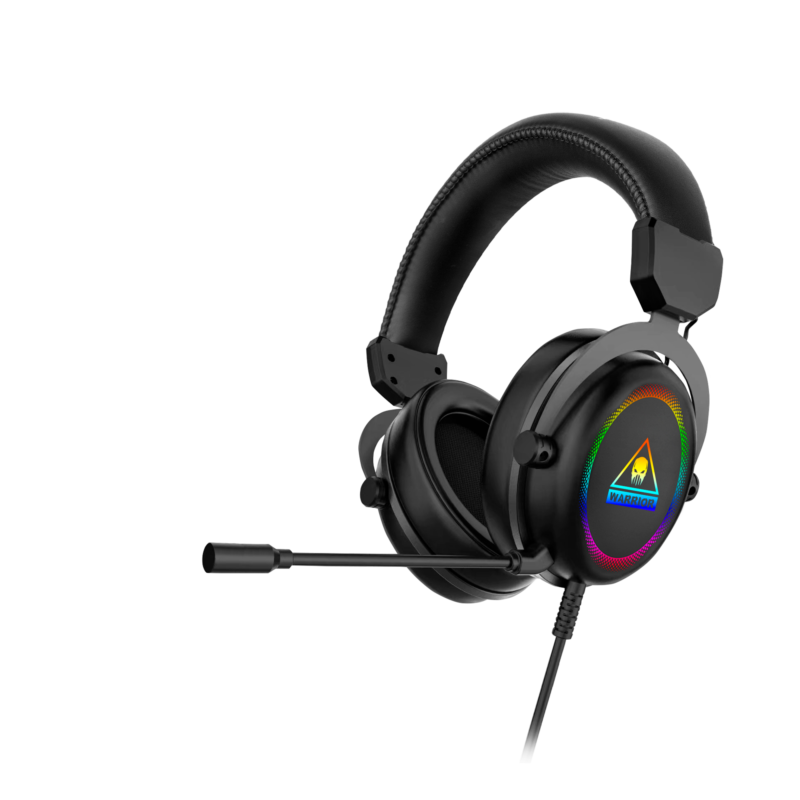

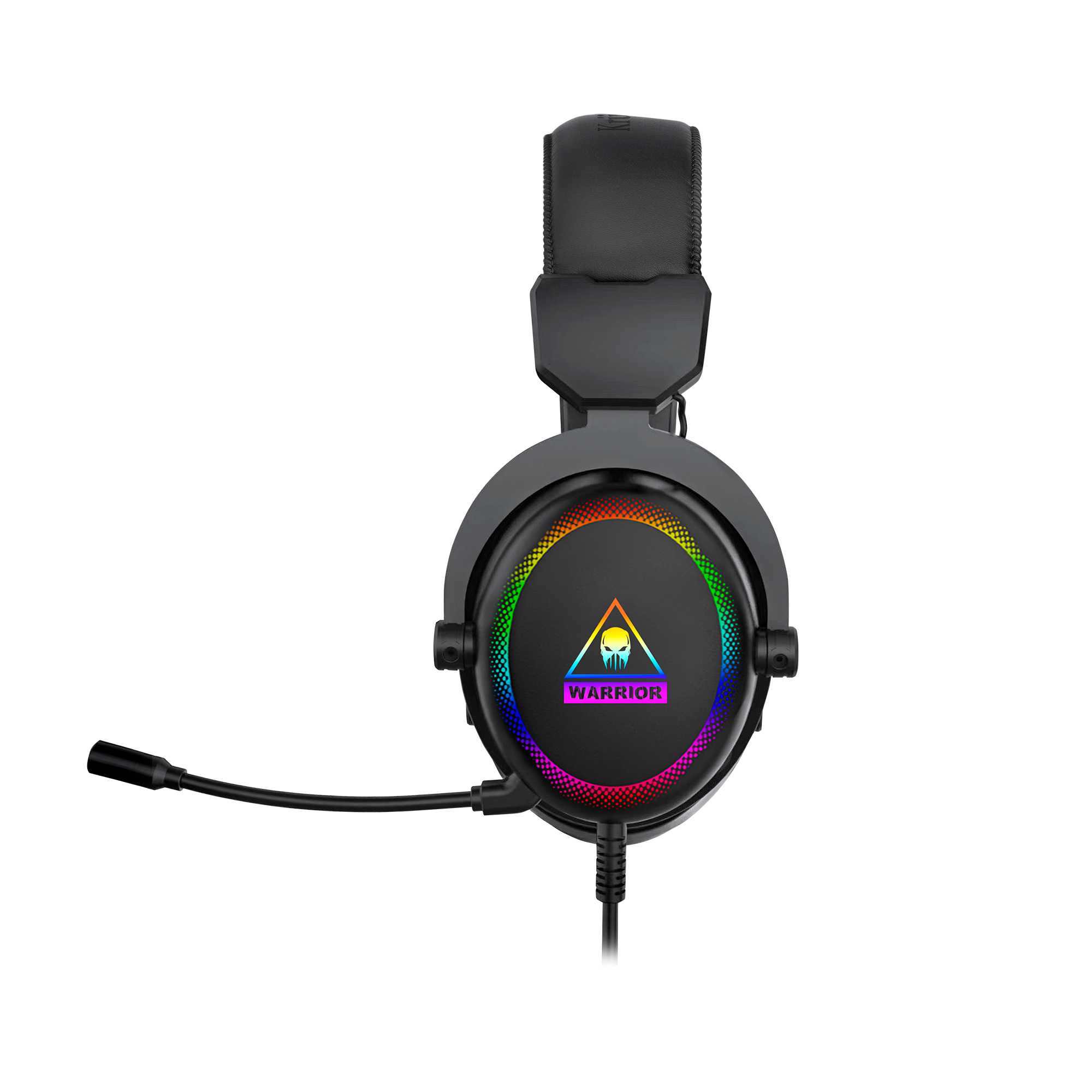

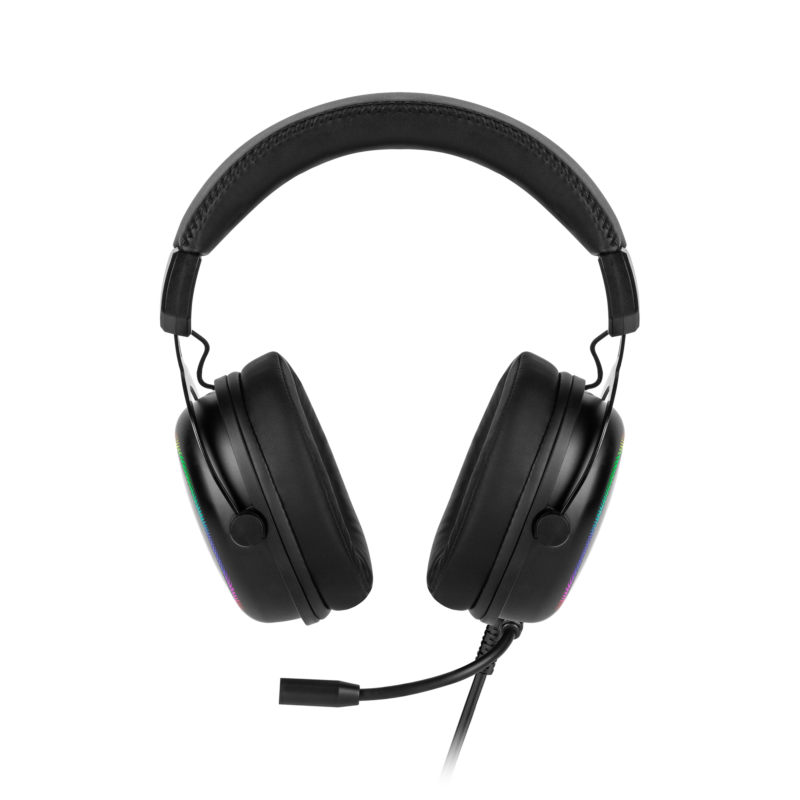

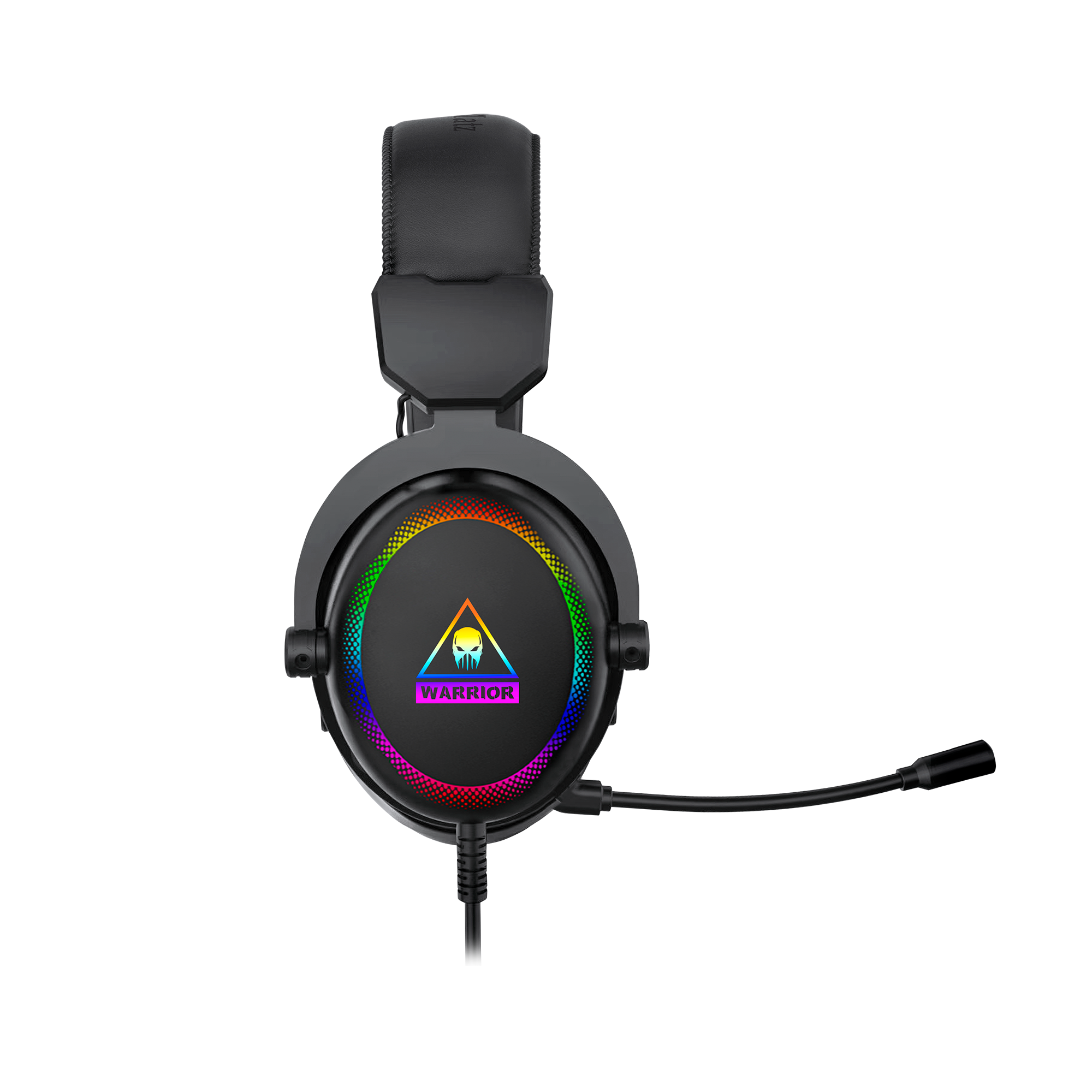

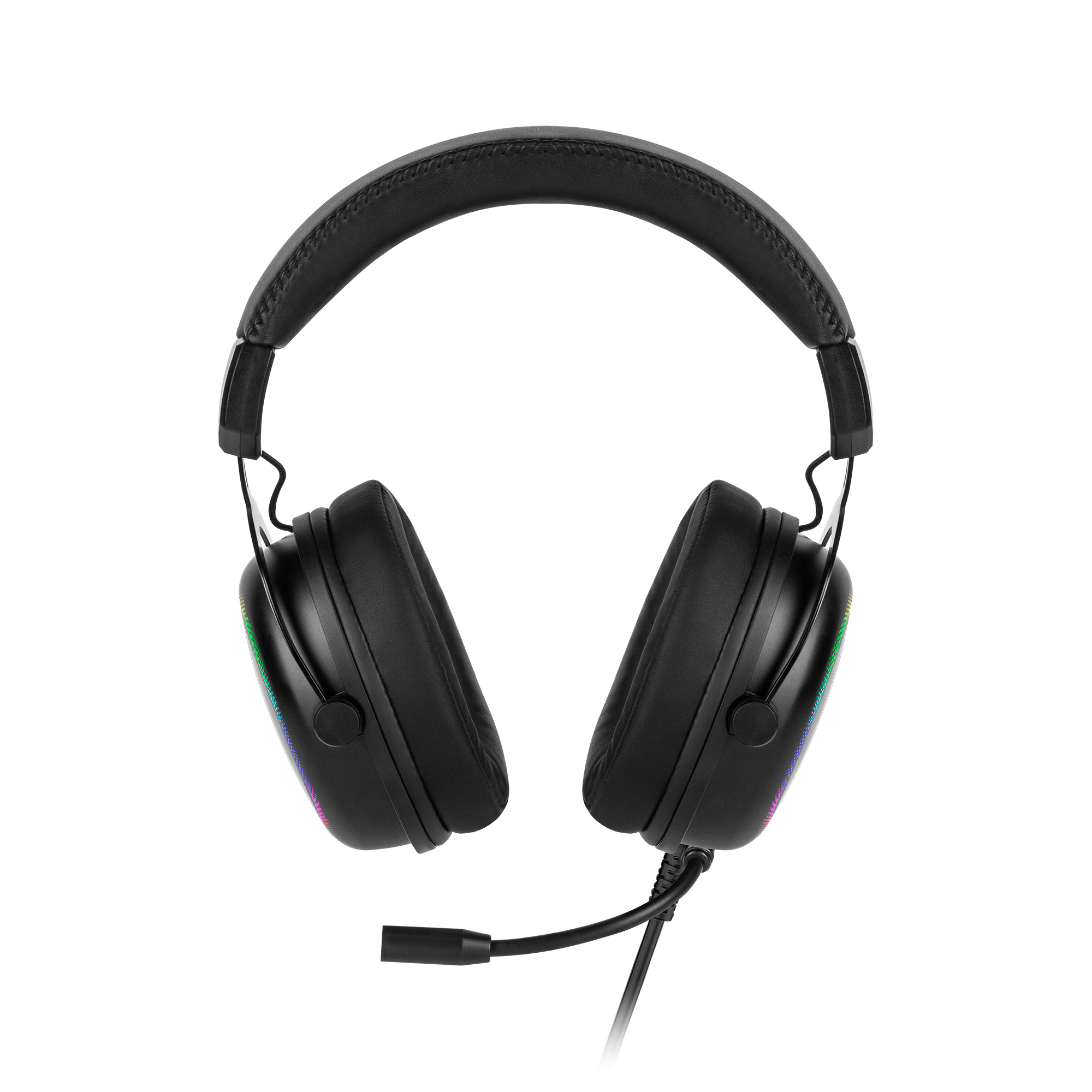

Średnica głośnika: 40 mm
Magnes: ferrytowy
Cewka: CU
Pasmo przenoszenia: 20 Hz - 20 kHz
Impedancja: 20 Ohm +/- 15%
SPL: 112 dB (@ 1 kHz)
THD: = <5% (@ 1 kHz)
Czułość: 112 +/- 3 dB (@ 1 kHz)
Nominalna moc wejściowa: 10 mW
Maksymalna moc wejściowa: 20 mW
Czułość mikrofonu: -42 dB -/+ 2 dB
Stosunek S/N mikrofonu: min. 58 dB (@1 kHz)
Podświetlenie RGB
Waga: 285 g
Wymiary: 180 x 210 x 100 mm
Przewód USB: 205 cm
Pobierz instrukcję obsługi
Kod EAN: 5901890098045 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
Typ: dookólna
Częstotliwość: 40 - 850 MHz
Zysk energetyczny: 20 - 36 dB
Impedancja: 75 Ohm
Ukierunkowanie: 360°
Zasilanie: DC 12 V / 30 mA
Pobierz instrukcję obsługi
Kod EAN: 5901890096638 |
Antena TV siatkowa szerokopasmowa
VHF, UHF
Opakowanie: 10szt.
Pobierz instrukcję obsługi
Kod EAN: 5901436710011 | T-urbo-T V to antena VHF wykonana w innowacyjnej technologii T-urbo-T. Poszczególne elementy anteny zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie 174-230 MHz.
Bardzo ważnym wyróżnikiem naszej nowej konstrukcji jest niski współczynnik fali stojącej VSWR. Określa on stopień dopasowania impedancji anteny do impedancji linii. Wartość VSWR idealnie wynosi 1, w praktyce jest większa od jeden.
Współczynnik fali stojącej wpływa na niedopasowanie, które w przypadku anteny odbiorczej można traktować jako tłumik. W przypadku sygnału cyfrowego przekłada się to wprost na BER (w różny sposób zależnie od typu modulacji).
Na uwagę zasługuje również solidna konstrukcja anteny oraz wysokiej klasy materiały, jakie zostały wykorzystane do jej produkcji. Parametry materiałów sprawiają, że antena T-urbo-T V jest bardzo odporna na warunki atmosferyczne i wytrzyma długie lata użytkowania.
----------
Cechy
----------
• Antena kierunkowa DVB-T
• Zysk energetyczny 7-8 dBi
• Niski współczynnik fali stojącej - VSWR
• Technologia T-urbo-T
• Bardzo solidna konstrukcja mechaniczna
• Możliwość pracy w polaryzacji pionowej i poziomej
• Antena zakończona złączem F
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 174-230 MHz (VHF)
Zysk energetyczny: 7-8 dBi
Ilość elementów: 5
Impedancja: 75 Ohm
Złącze sygnałowe: F
Współczynnik fali stojącej (VSWR): 1,3 typowo (minimalnie 1,1)
Tłumienie odbić (dopasowanie): min. 15 dB
Maks. średnica masztu montażowego: 50 mm
Wymiary anteny: 960 x 960 x 422 mm
Waga: 1,4 kg
Opakowanie: karton
Uwaga: Do podłączenia T-urbo-T V z anteną UHF konieczna jest zwrotnica ZWR-210DC.
Pobierz instrukcję obsługi
Kod EAN: 5903953005021 |
Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
