Dane techniczne
----------
Zakres częstotliwości w paśmie przepustowym: 47-694 MHz
Tłumienie w paśmie przepustowym: 4 dB
Tłumienie w paśmie zaporowym: >18 dB / 698-718 MHz; >26 dB / 718-725 MHz; >30 dB / 725-2600 MHz
Przejście DC: nie
Impedancja wejściowa: 75 Ohm
Impedancja wyjściowa: 75 Ohm
Typ złącza wejściowego: gniazdo F
Typ złącza wyjściowego: wtyk F
Temperatura pracy: -20~50 stopni Celsjusza
Wymiary: 64 mm (długość) x 20 mm (średnica)
Waga: 0,045 kg
-----------
Ogólne
-----------

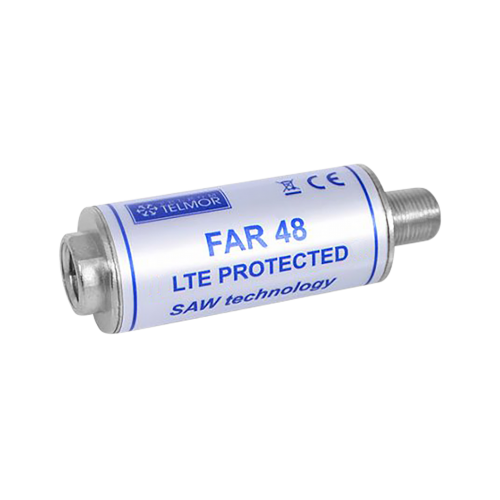

FAR 48 to filtr dolnoprzepustowy LTE przeznaczony do wycinania sygnałów zakłócających w zakresie częstotliwości powyżej 694 MHz, w tym sygnałów LTE 700 oraz 5G. Filtr przenosi sygnały w zakresie częstotliwości 47-694MHz, co odpowiada kanałom telewizyjnym oraz radiowym z pasm: FM,VHF,UHF.
Filtr przeznaczony jest do pracy wewnątrz pomieszczeń.
----------
Dane techniczne
----------
Zakres częstotliwości w paśmie przepustowym: 47-694 MHz
Tłumienie w paśmie przepustowym: 4 dB
Tłumienie w paśmie zaporowym: >18 dB / 698-718 MHz; >26 dB / 718-725 MHz; >30 dB / 725-2600 MHz
Przejście DC: nie
Impedancja wejściowa: 75 Ohm
Impedancja wyjściowa: 75 Ohm
Typ złącza wejściowego: gniazdo F
Typ złącza wyjściowego: wtyk F
Temperatura pracy: -20~50 stopni Celsjusza
Wymiary: 64 mm (długość) x 20 mm (średnica)
Waga: 0,045 kg
-----------
Ogólne
-----------
FAR 48 to filtr dolnoprzepustowy LTE przeznaczony do wycinania sygnałów zakłócających w zakresie częstotliwości powyżej 694 MHz, w tym sygnałów LTE 700 oraz 5G. Filtr przenosi sygnały w zakresie częstotliwości 47-694MHz, co odpowiada kanałom telewizyjnym oraz radiowym z pasm: FM,VHF,UHF.
Filtr przeznaczony jest do pracy wewnątrz pomieszczeń.
Pobierz instrukcję obsługi
Kod EAN: 5903953006387 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 | Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Pobierz instrukcję obsługi
Kod EAN: 5901436745648 |
Pobierz instrukcję obsługi
Kod EAN: 5901890048071 |
LAMBDA to nowoczesna konstrukcja o ergonomicznym kształcie i ciekawej stylistyce, która znakomicie wkomponuje się w wystrój każdego pomieszczenia i nie będzie za bardzo rzucać się w oczy. Konstrukcja anteny oparta jest na stopie z lekkiego plastiku, nowoczesnym wzmacniaczu z filtrami pasmowymi zapewniającymi wysoką odporność na niepożądane zakłócenia oraz odpowiednio wygiętymi ramionami w kształcie litery V co zapewnia optymalną czułość anteny na sygnał TV. Uzupełnieniem do wyżej wymienionej anteny jest zasilacz antenowy sieciowy 230V/12V 100mA 50Hz oraz przewód antenowy o długości 2,5m.
Montaż anteny jest łatwy i nie wymaga po za kablem koncentrycznym dodatkowego osprzętu.
Duża czułość
Wysoka niezawodność
Małe gabaryty (antena dzięki dobrym parametrom odbioru oraz małym gabarytom cieszy się szczególnym zainteresowaniem w mieszkaniach, domach jednorodzinnych na campingach oraz w domkach letniskowych).
Antena LAMBDA jest nowoczesnym urządzeniem umożliwiającym odbiór sygnałów telewizji naziemnej cyfrowej DVB-T i analogowej, nadawanych w kanałach 1-69 (470-790MHz).
Specyfikacja:
kanały odbioru - VHF 6-12 UHF 21-69
zysk energetyczny - 28dB -33dB
widoczność kątowa pozioma - 52 stopni
widoczność kątowa pionowa - 35 stopni
Impedancja wyjściowa - 75Ohm
Max. poziom wyj, - 110 - 118 dBuV
Zasilanie - zasilanie anteny z separatora 230V / 12V / 100mA
Pobierz instrukcję obsługi
Kod EAN: 5901436769279 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 |
