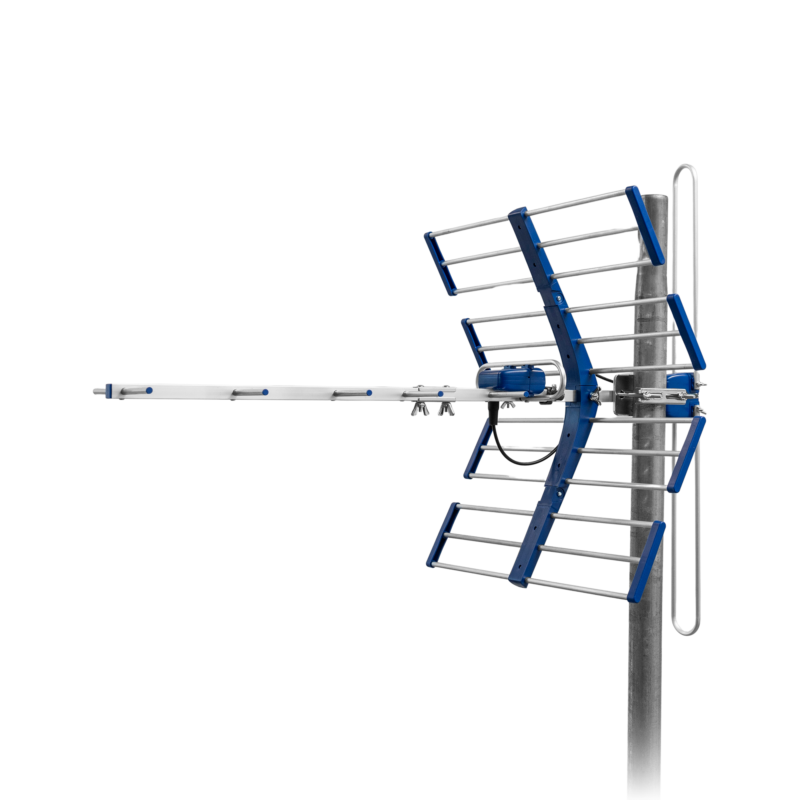

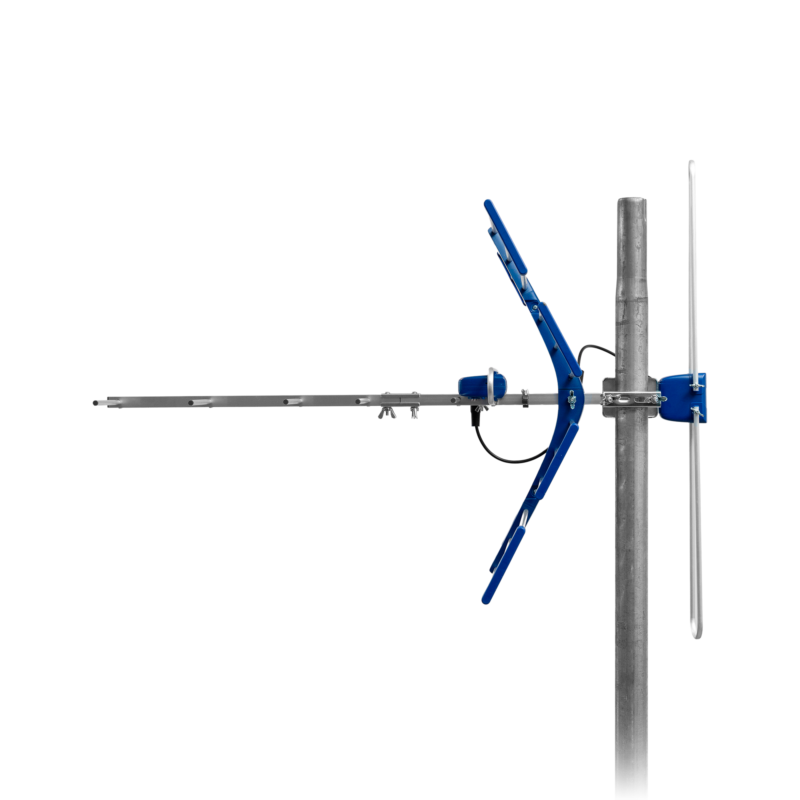

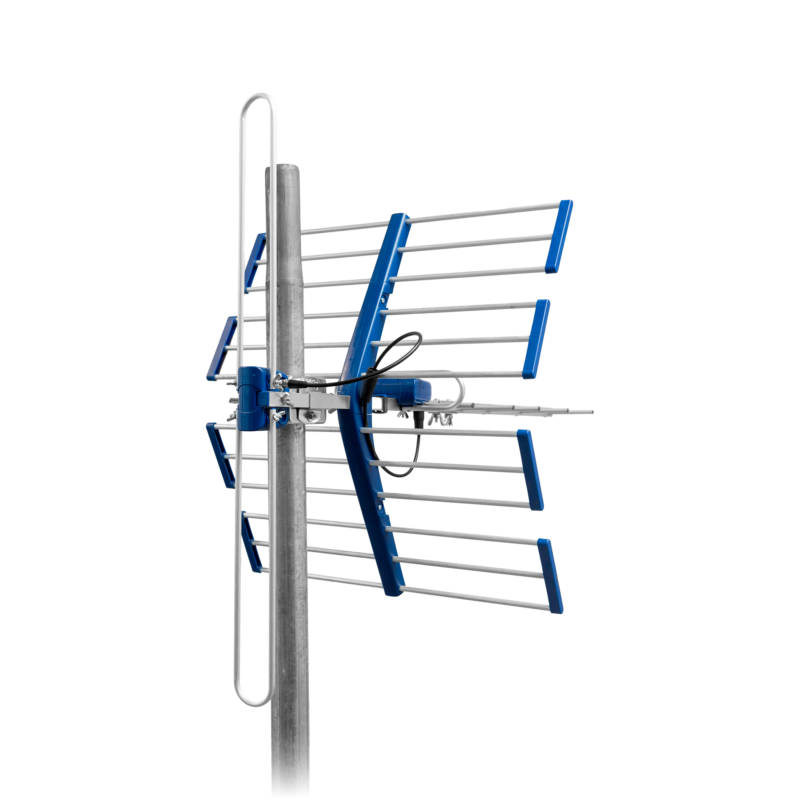

Cechy
----------

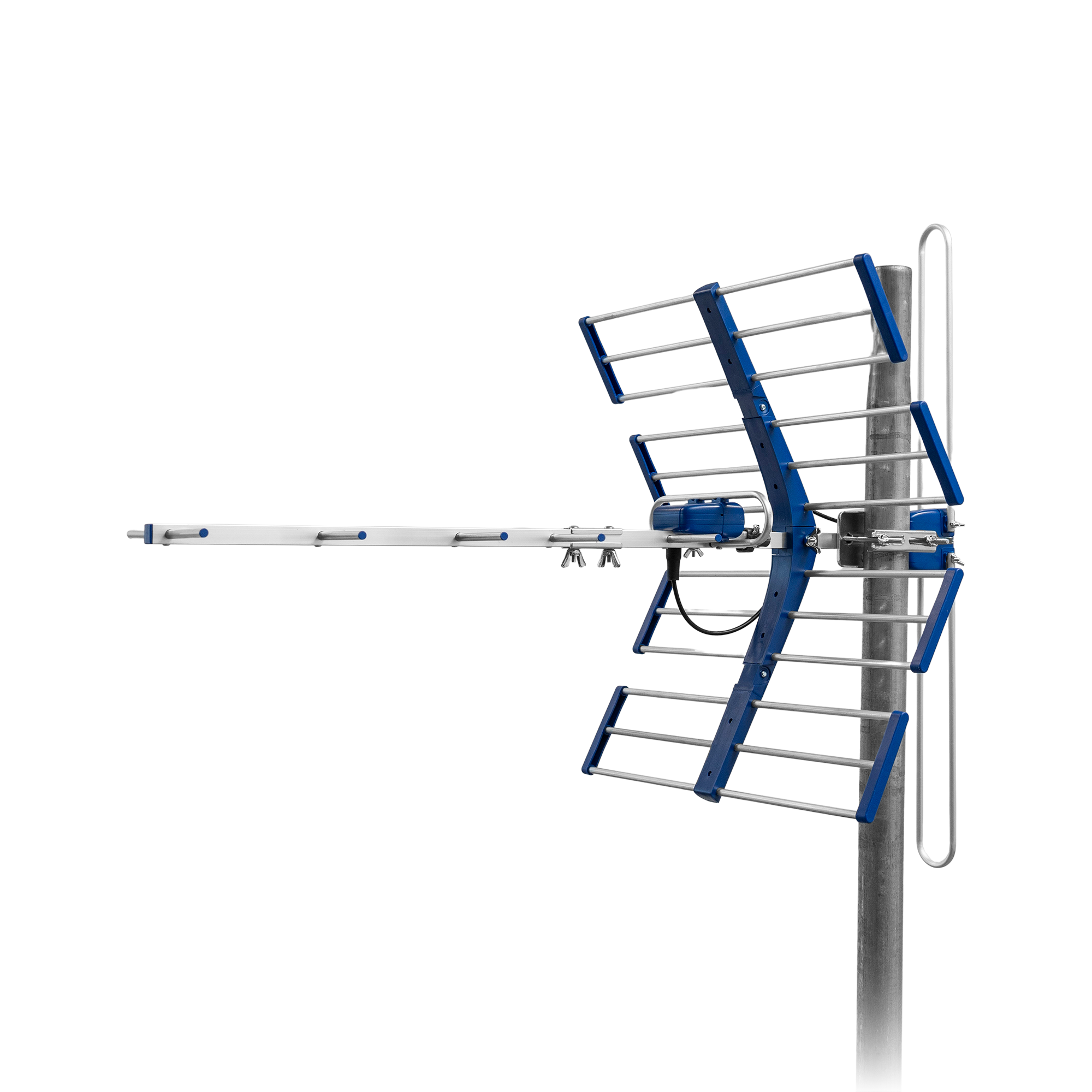

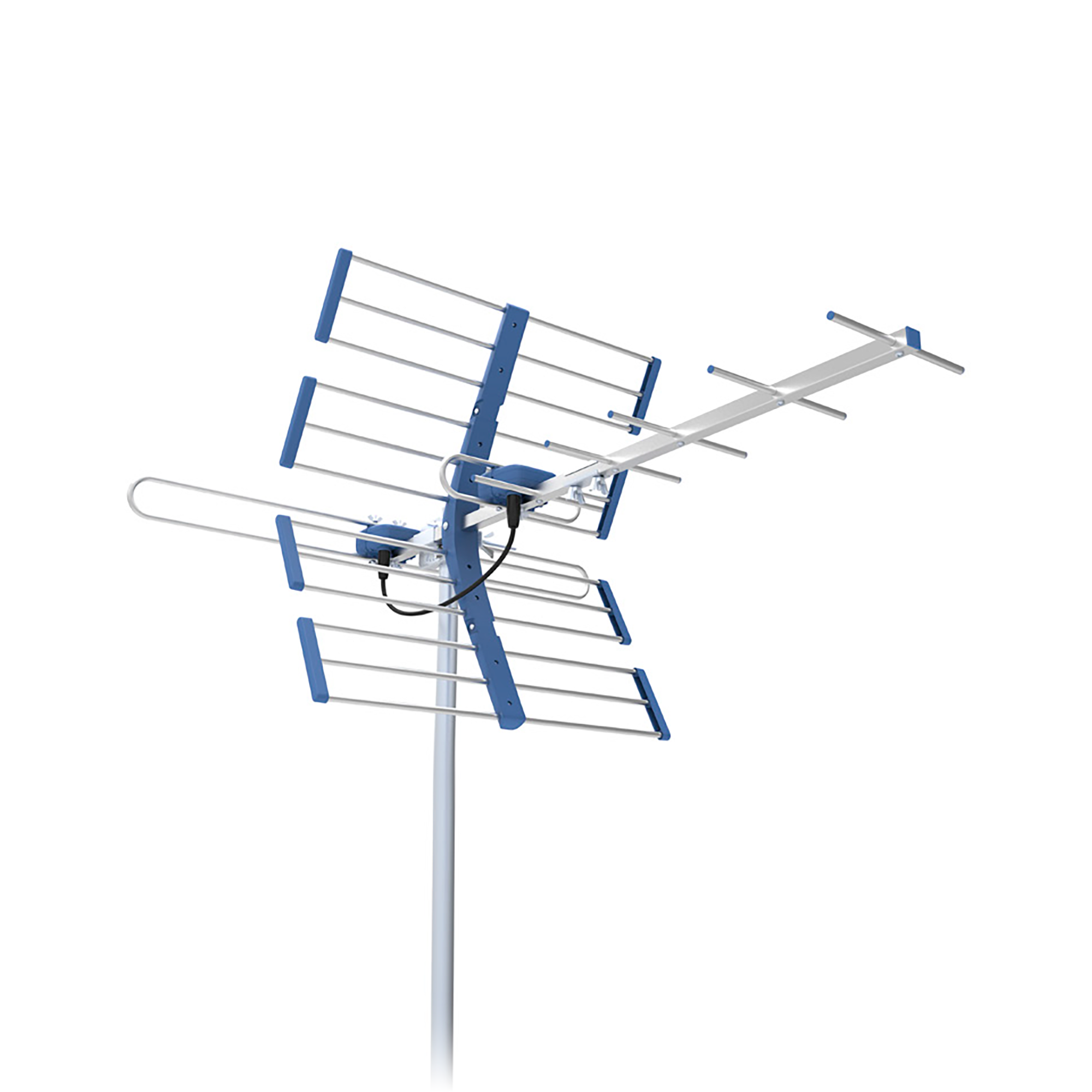

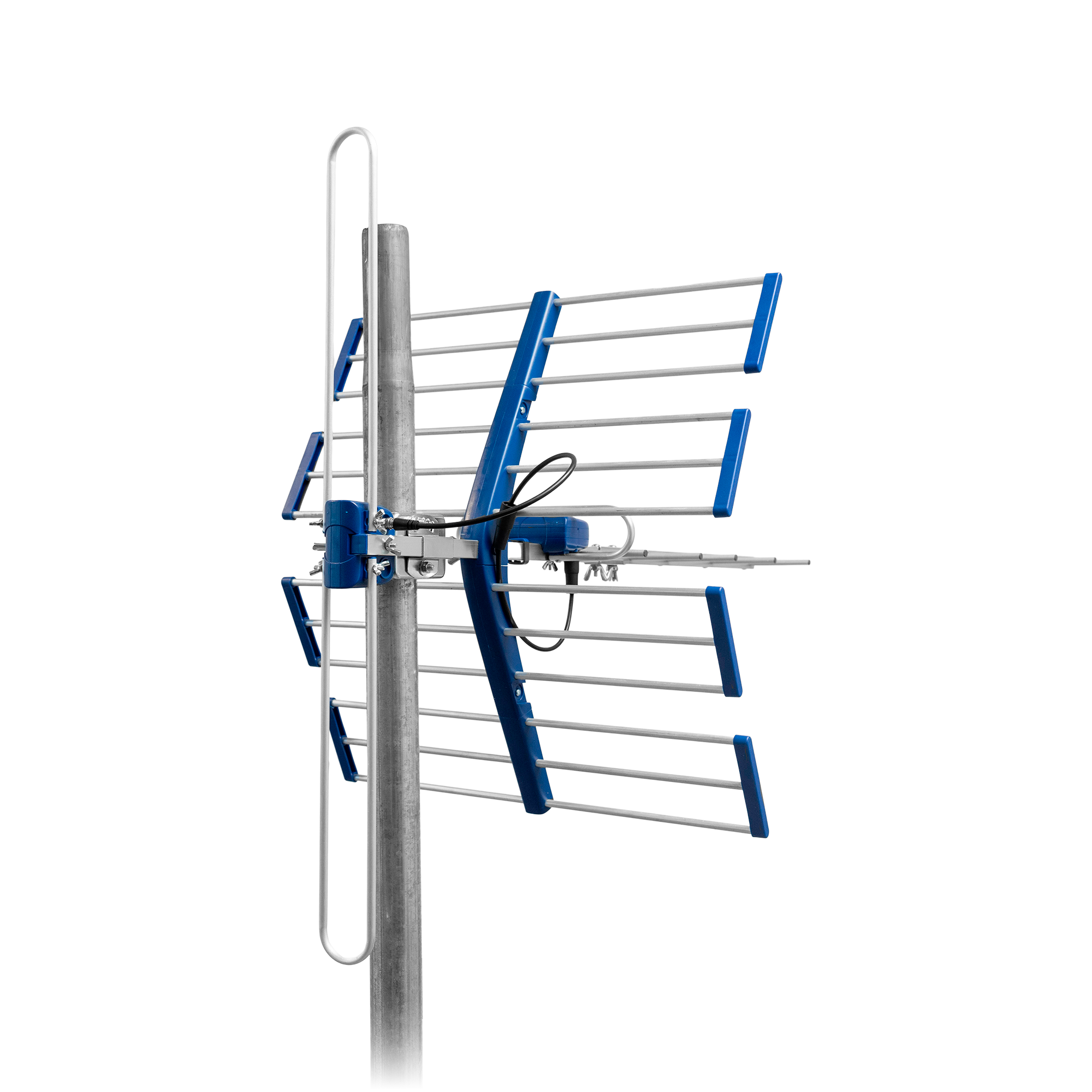

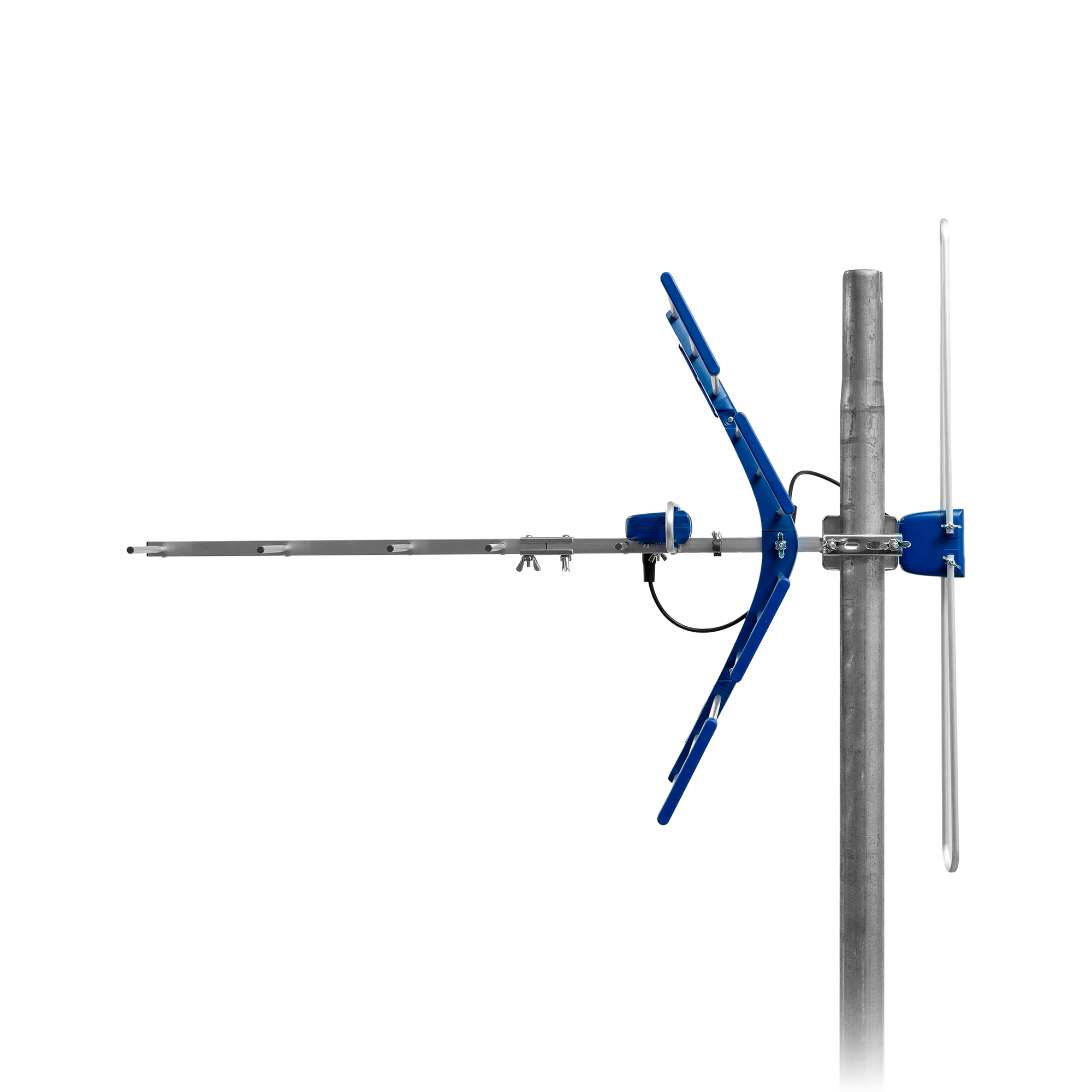

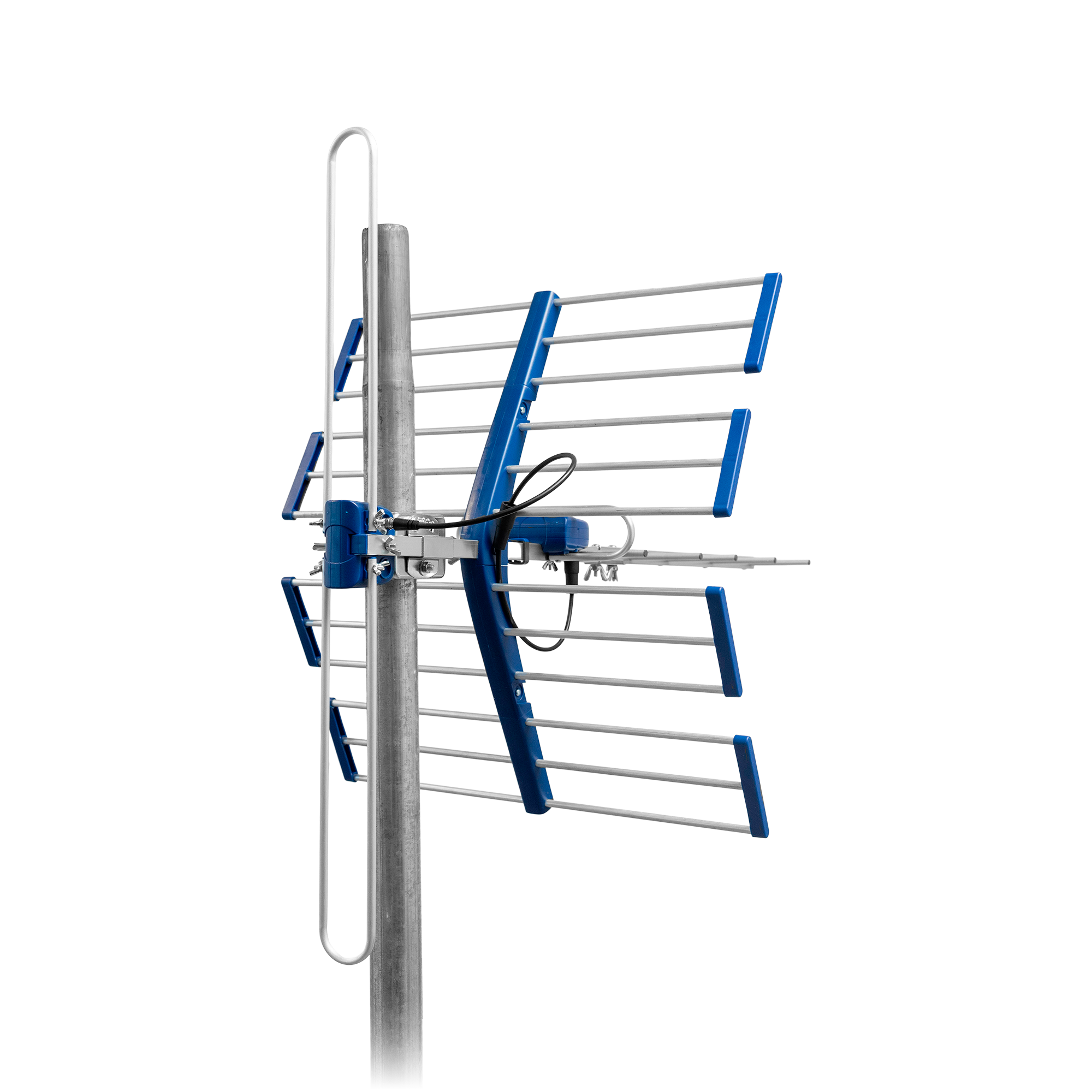

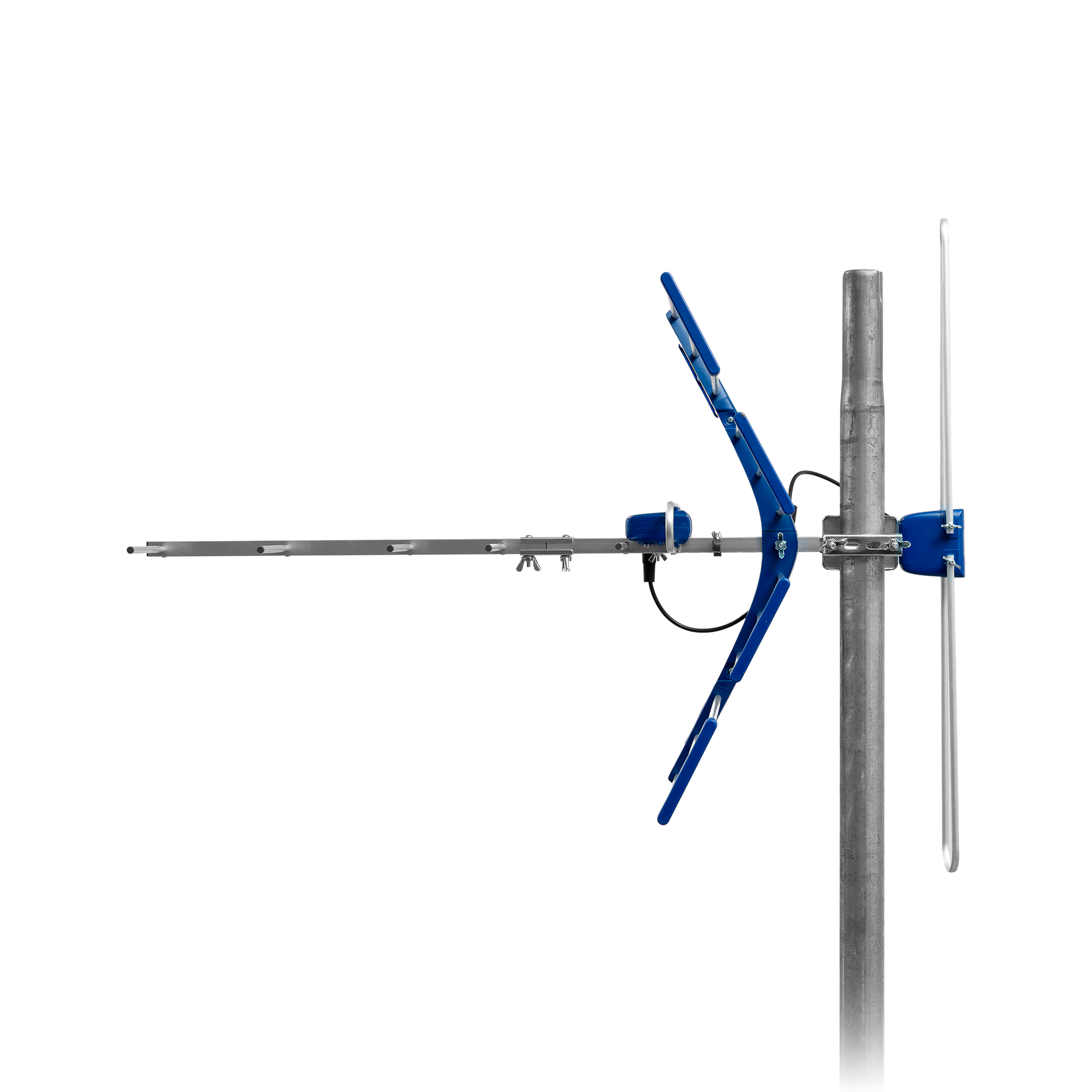

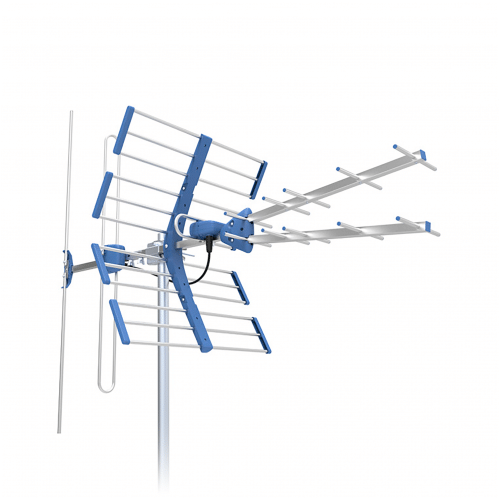

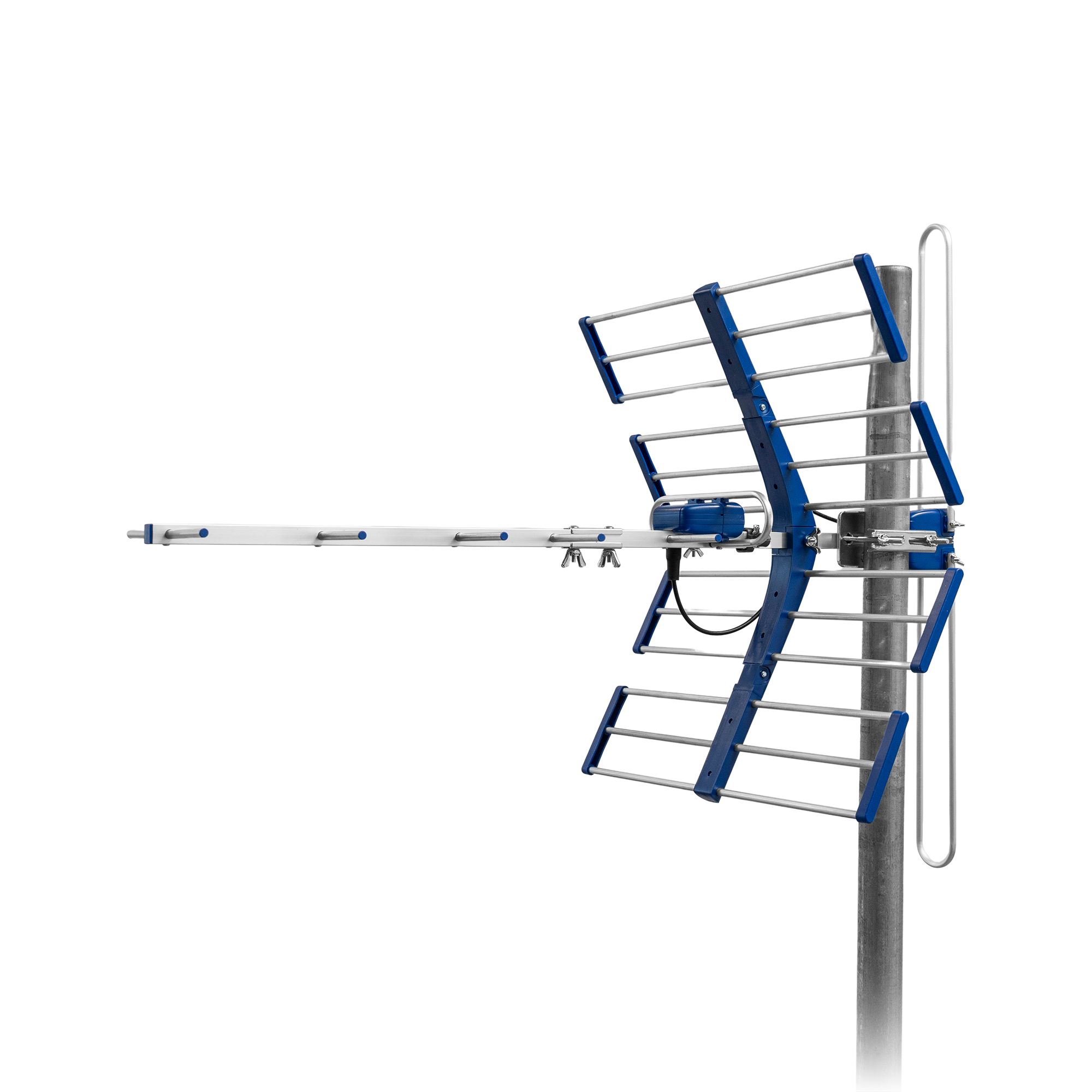

Antena combo - pasmo VHF + UHF
Technologia 5G Protected
Regulowana polaryzacja pasma VHF
Szybki montaż, bez narzędzi
Gotowa do odbioru pasma DVB-T/T2 i DAB+
Konstrukcja odporna na warunki atmosferyczne
Dipol ze zwrotnicą VHF/UHF
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości VHF / UHF: 174-230 MHz / 470-694 MHz
Zakres kanałów pracy: 6-12 / 21-48
Zysk UHF/VHF: 13 / 6 dBi
Kąt promieniowania: < 45°
Współczynnik P/T: 20 dB
Impedancja: 75 Ohm
Typ złącz: F żeńskie
Długość anteny: 921 mm
Wymiary kartonu: 550 mm x 210 mm x 110 mm
Waga brutto: 1,64 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5901890094771 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
----------
Cechy
----------
Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T/T2)
Wbudowany przedwzmacniacz antenowy
Wbudowany filtr 5G SAW
Silne tłumienie sygnałów telefonii komórkowej GSM/LTE/5G
Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
Wysoka odporność na niekorzystne warunki atmosferyczne
Doskonałe parametry techniczne i funkcjonalne
Antena klasy luksusowej – niezawodność, trwałość, estetyka
Prosty montaż bez potrzeby użycia narzędzi
Idealna antena do miasta, na kemping oraz wszędzie tam gdzie duża antena jest niemożliwa do zastosowania.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 47 – 694 MHz (UHF: k.5–k.48)*
Zysk: 4,5 dBi
Wzmocnienie anteny: 18…22 dB
Wzmocnienie wewnętrzne wzmacniacza: 18 +/-2
Wzmocnienie (+) tłumienie (-) w paśmie zaporowym: -15 dB/800 MHz
Skuteczność anteny (zysk + wzmocnienie): 23 +/-2 dB/470-694 MHz, -10 dB/800 MHz
Polaryzacja: Pozioma (H)
Współczynnik szumów: <4,5 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 107 dBuV
Rozwartość wiązki 3dB w płaszczyźnie poziomej: 75 stopnie
Rozwartość wiązki 3dB w płaszczyźnie pionowej: 130 stopnie
Stosunek promieniowania tył / przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*: 5….24 V/40 mA
Pobór prądu: 40 mA @ +12 V
Średnica masztu: 25 – 45 mm
Wymiar anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
*Antena otwarta na pasmo VHF, jednak jest zysk w tym zakresie jest niewielki, przez co odbiór kanałów z pasma VHF może odbywać się tylko przy mocnych sygnałach. Do odbioru VHF zalecamy anteny TurboT V lub TurboT V3 oraz zwrotnicę ZWR210DC, która skutecznie sygnał z obu anten do jednego kabla.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006325 |
----------

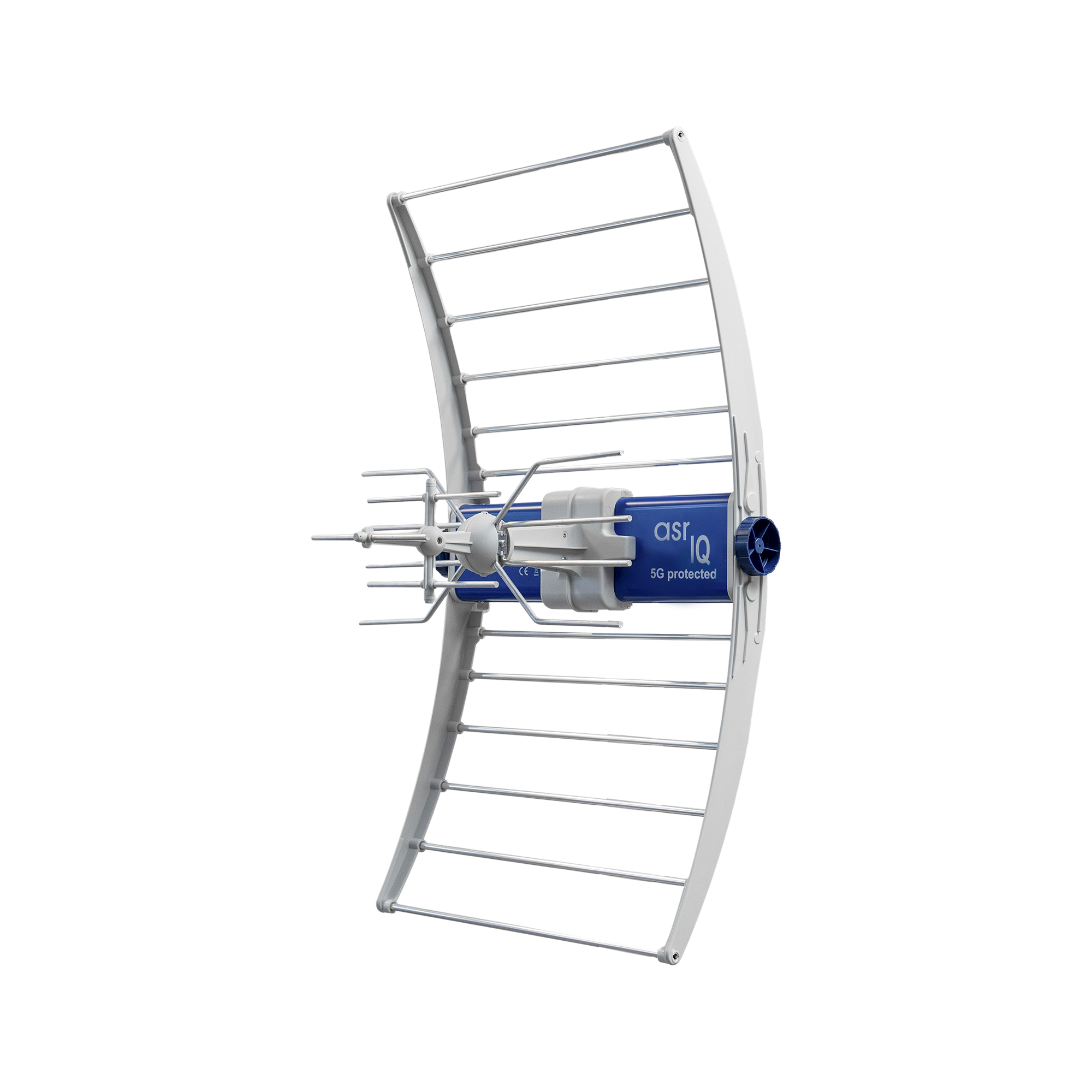

Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
----------
Główne parametry
----------
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Pasma: DVB-T / DVB-T2 / DAB+ / FM
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Zysk: (VHF) 25 dB, (UHF) 24 dB
Maks. poziom wyjściowy: 100 dBuV
Poziom szumów: < 3 dB
Polaryzacja: Pionowa / Pozioma
Filtr LTE: Tak
Kompatybilność ze standardem 4K: Tak
Zasięg anteny: Do 30 km
Materiał: Żelazo + ABS
Typ: Aktywna pokojowa
Wymiary: 20,5 x 12,6 x 3,35 cm
Kolor: Czarny
Zasilanie:
• przez USB: 5 V, 50 mA
• z tunera DVB-T: 5 V, 40 mA
W zestawie: kabel antenowy (1,8 m) z wtyczką ICE, kabel USB (1/4-3/4 - USB; 1,5 m)
----------
Cechy produktu
----------
Przystosowana do odbioru analogowej i cyfrowej TV naziemnej - DVB-T
Odbiera cyfrowy sygnał telewizyjny 4K, sygnały VHF i UHF
Odpowiednia dla sygnałów poziomych oraz pionowych
Wbudowany wzmacniacz dla wysokiego zysku i niskiego poziomu szumów
Zasilanie z USB lub tunera
Ekranowanie w celu minimalizacji zakłóceń
Kompatybilna z sygnałem HDTV cyfrowej telewizji naziemnej (DVB-T, DVB-T2, ISDB-T, DMB-T/H, ATSC) oraz sygnałem radiowym DAB / FM
Pobierz instrukcję obsługi
Kod EAN: 5901890079013 |
LAMBDA to nowoczesna konstrukcja o ergonomicznym kształcie i ciekawej stylistyce, która znakomicie wkomponuje się w wystrój każdego pomieszczenia i nie będzie za bardzo rzucać się w oczy. Konstrukcja anteny oparta jest na stopie z lekkiego plastiku, nowoczesnym wzmacniaczu z filtrami pasmowymi zapewniającymi wysoką odporność na niepożądane zakłócenia oraz odpowiednio wygiętymi ramionami w kształcie litery V co zapewnia optymalną czułość anteny na sygnał TV. Uzupełnieniem do wyżej wymienionej anteny jest zasilacz antenowy sieciowy 230V/12V 100mA 50Hz oraz przewód antenowy o długości 2,5m.
Montaż anteny jest łatwy i nie wymaga po za kablem koncentrycznym dodatkowego osprzętu.
Duża czułość
Wysoka niezawodność
Małe gabaryty (antena dzięki dobrym parametrom odbioru oraz małym gabarytom cieszy się szczególnym zainteresowaniem w mieszkaniach, domach jednorodzinnych na campingach oraz w domkach letniskowych).
Antena LAMBDA jest nowoczesnym urządzeniem umożliwiającym odbiór sygnałów telewizji naziemnej cyfrowej DVB-T i analogowej, nadawanych w kanałach 1-69 (470-790MHz).
Specyfikacja:
kanały odbioru - VHF 6-12 UHF 21-69
zysk energetyczny - 28dB -33dB
widoczność kątowa pozioma - 52 stopni
widoczność kątowa pionowa - 35 stopni
Impedancja wyjściowa - 75Ohm
Max. poziom wyj, - 110 - 118 dBuV
Zasilanie - zasilanie anteny z separatora 230V / 12V / 100mA
Pobierz instrukcję obsługi
Kod EAN: 5901436769279 |
