Antena została wyposażona w symetryzator oraz małostratną zwrotnicę. Detale z tworzyw sztucznych są wykonane z najwyższej jakości materiałów z dodatkiem stabilizatorów UV, które chronią je przed szkodliwym działaniem promieni słonecznych. Elementy konstrukcyjne zostały wykonane z wysokiej jakości aluminium oraz stali cynkowanej galwanicznie co gwarantuje długi okres eksploatacji.
Duplexa umożliwia odbiór kanałów DVB-T/T2 nadawanych w paśmie VHF/UHF w ramach multipleksów ogólnokrajowych MUX1, MUX2, MUX3, MUX8 oraz lokalnych. Antena wyposażona jest w gniazdo sygnałowe F, które znacząco ułatwia podłączenie produktu do instalacji. Wymiary wszystkich elementów, ich kształt oraz rozmieszczenie zostały zoptymalizowane w celu zapewnienia najlepszych parametrów. Produkt spełnia wysokie standardy dotyczące dyrektywy nowego podejścia.
Pobierz instrukcję obsługi

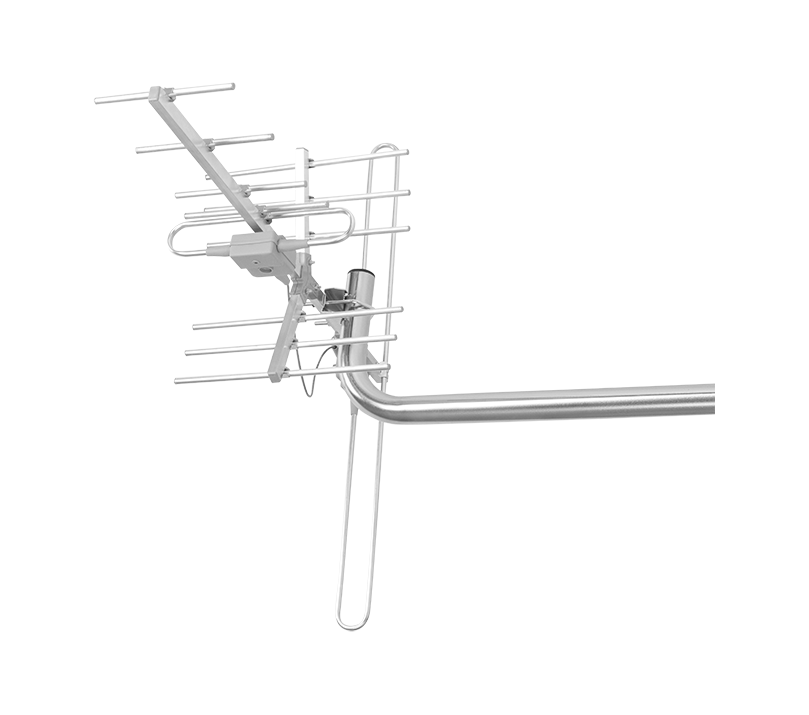

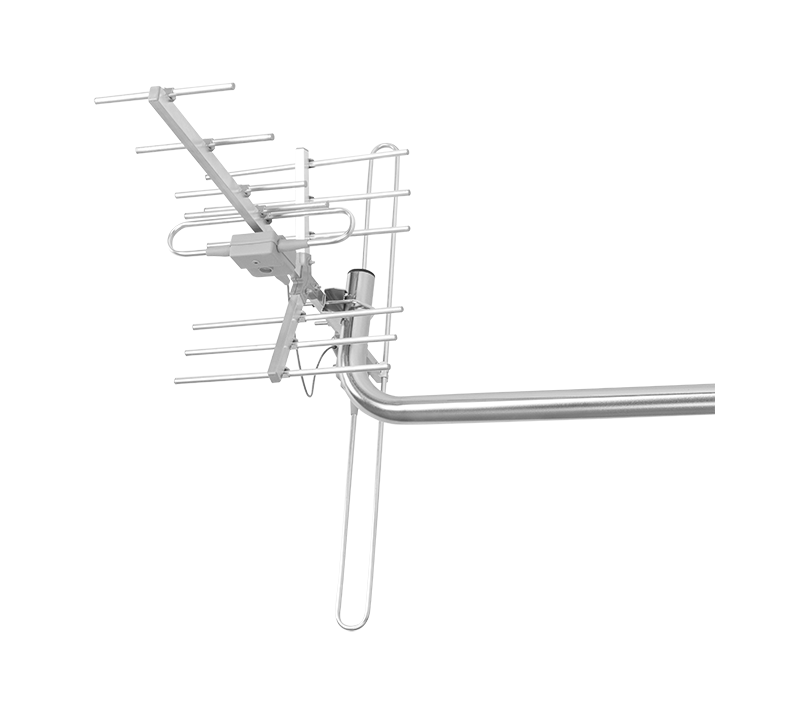

Kod EAN: 5907799750763 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
Antena szerokopasmowa służy do odbioru programów telewizyjnych tam, gdzie odbiór antenami biernymi jest niemożliwy z powodu słabego sygnału. Antena posiada nowoczesny wzmacniacz zbudowany z elementów firm zachodnich z zastosowaniem techniki montażu powierzchniowego i zasilacz stabilizowany z wtyczką i rozdzielaczem. Montaż jest łatwy, szybki i nie wymaga poza kablem koncentrycznym dodatkowego osprzętu. Antenę, dzięki małym wymiarom, można montować za oknem, na balkonie, na dachu, a dzięki zastosowaniu specjalnej podstawki antena może być zastosowana jako pokojowa.
Kanały/Wzmocnienie 1-5/5 dB 6-12/23 dB 21-60/28 dB
Impedancja wyjściowa 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5905279732018 |
Antena do odbioru naziemnej telewizji cyfrowej DVB-T i analogowej oraz audycji radiowych DAB w zakresie 174 – 230 MHz, 470 – 862 MHz.
Nowość na rynku, antena dalekiego zasięgu, lekka konstrukcja, małe wymiary.
Zasilanie z portu USB lub z zasilacza sieciowego 230V/12V.
zysk energetyczny: 30 – 33 dB
wyjście: 75 Ohm
zakres częstotliwości: 174 – 230 MHz, 470 – 862 MHz
zasilanie: zasilacz sieciowy 230/12V lub 5V z gniazda USB
zakres kanałów: 6-12 oraz 21-69
Pobierz instrukcję obsługi
Kod EAN: 5907176634143 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
