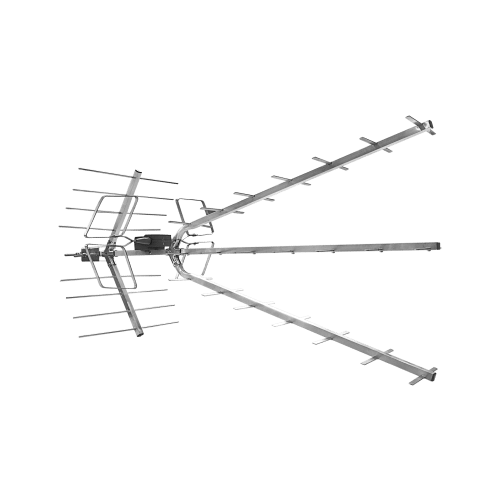

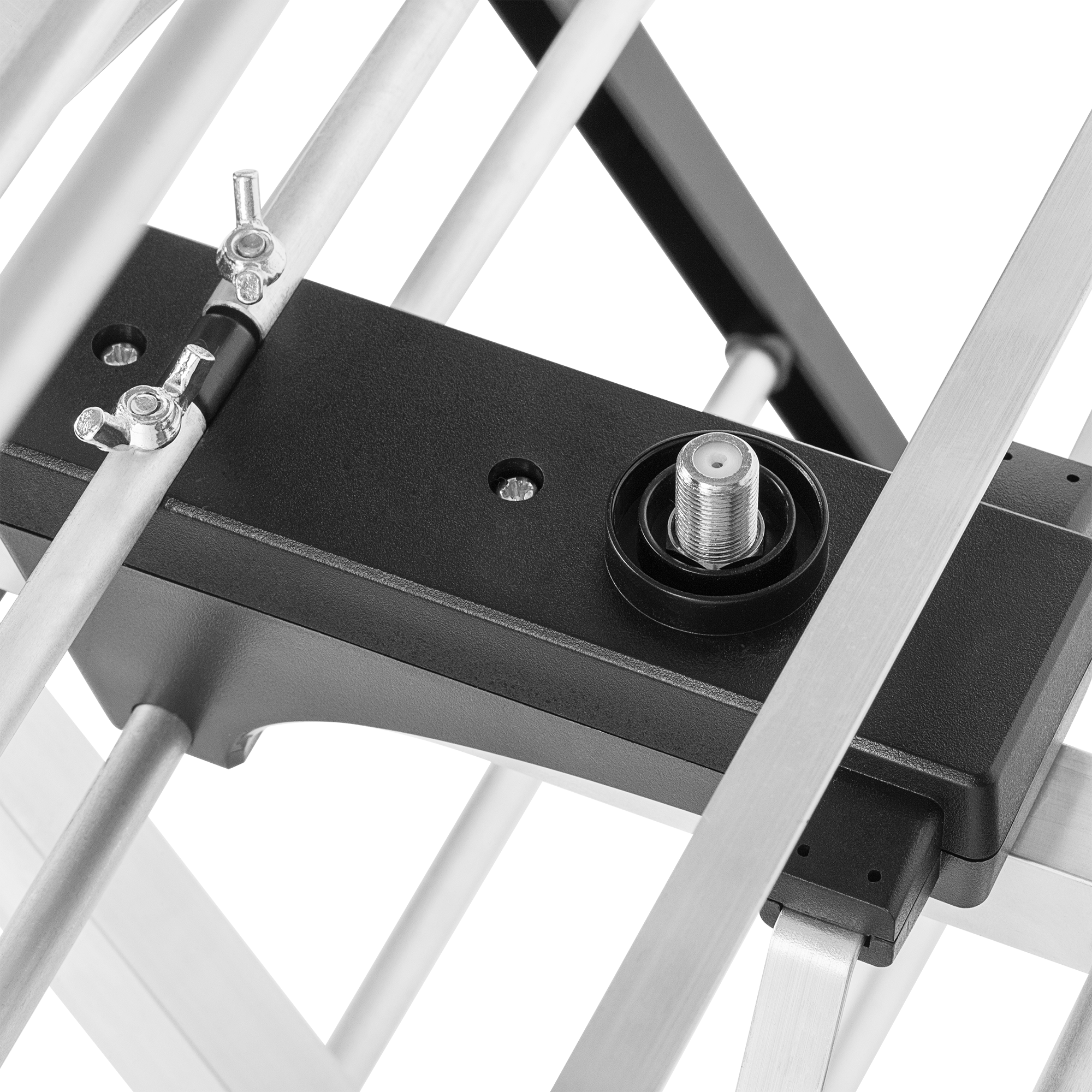

Antena kierunkowa aktywna do cyfrowej telewizji naziemnej DVB-T2 CabletechZewnętrzna antena TV kierunkowa Cabletech to urządzenie, które umożliwia odbiór naziemnej telewizji cyfrowej DVB-T i DVB-T2 z dużych odległości nawet w trudnym terenie o dużych zakłóceniach. Antena pracuje w paśmie VHF 174-230 MHz oraz UHF 470-790 MHz, gwarantując prawidłowy odbiór wysokiej jakości sygnału, dzięki czemu możesz cieszyć się doskonałym obrazem i dźwiękiem Twoich ulubionych seriali czy filmów.
Mocna antena LTECo więcej dzięki obsłudze pasma VHF, antena Calbletech umożliwia odbiór kanałów naziemnej telewizji cyfrowej, umieszczonych na multipleksie MUX 8. Zastosowany w tym modelu filtr LTE niweluje zakłócenia sieci LTE, które wpływają na jakość sygnału telewizji naziemnej. Antena posiada wzmocnienie do 25 dB. Solidna konstrukcja sprawia, że antena jest nie tylko łatwa w montażu, ale przede wszystkim gwarantuje długotrwałe, stabilne działanie w każdych warunkach atmosferycznych.
----------
Główne parametry
----------
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Pasma: DVB-T / DVB-T2 / DAB+
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Ilość elementów: 28
Zysk: (VHF) 10 dB, (UHF) 30 dB
Stosunek promieniowania przód-tył: 25 dB
Szerokość wiązki H / V: H 38° / V 80°
Polaryzacja: Pozioma
Filtr LTE: Tak
Długość anteny: 1055 mm
Materiał: Aluminium + stal+ ABS

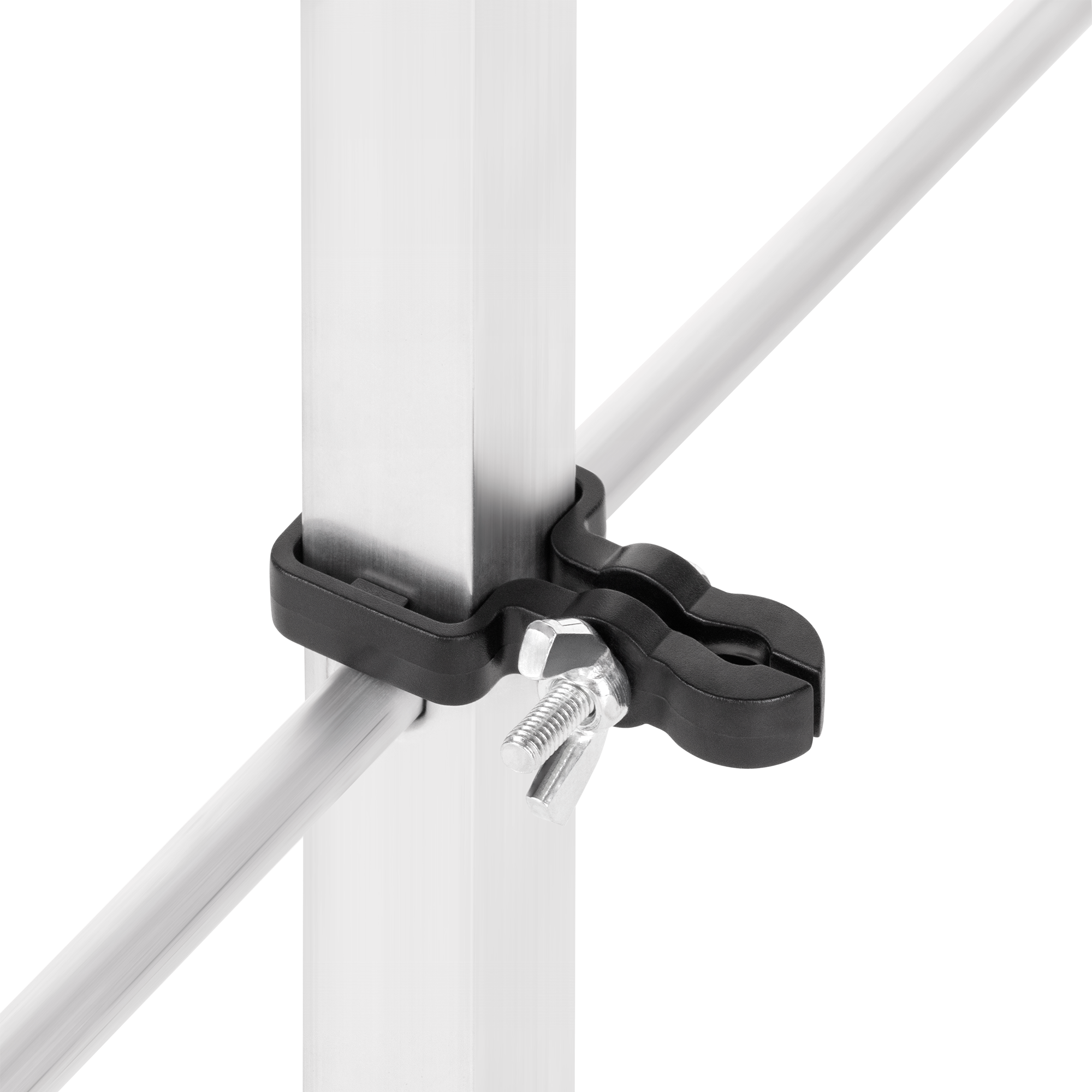

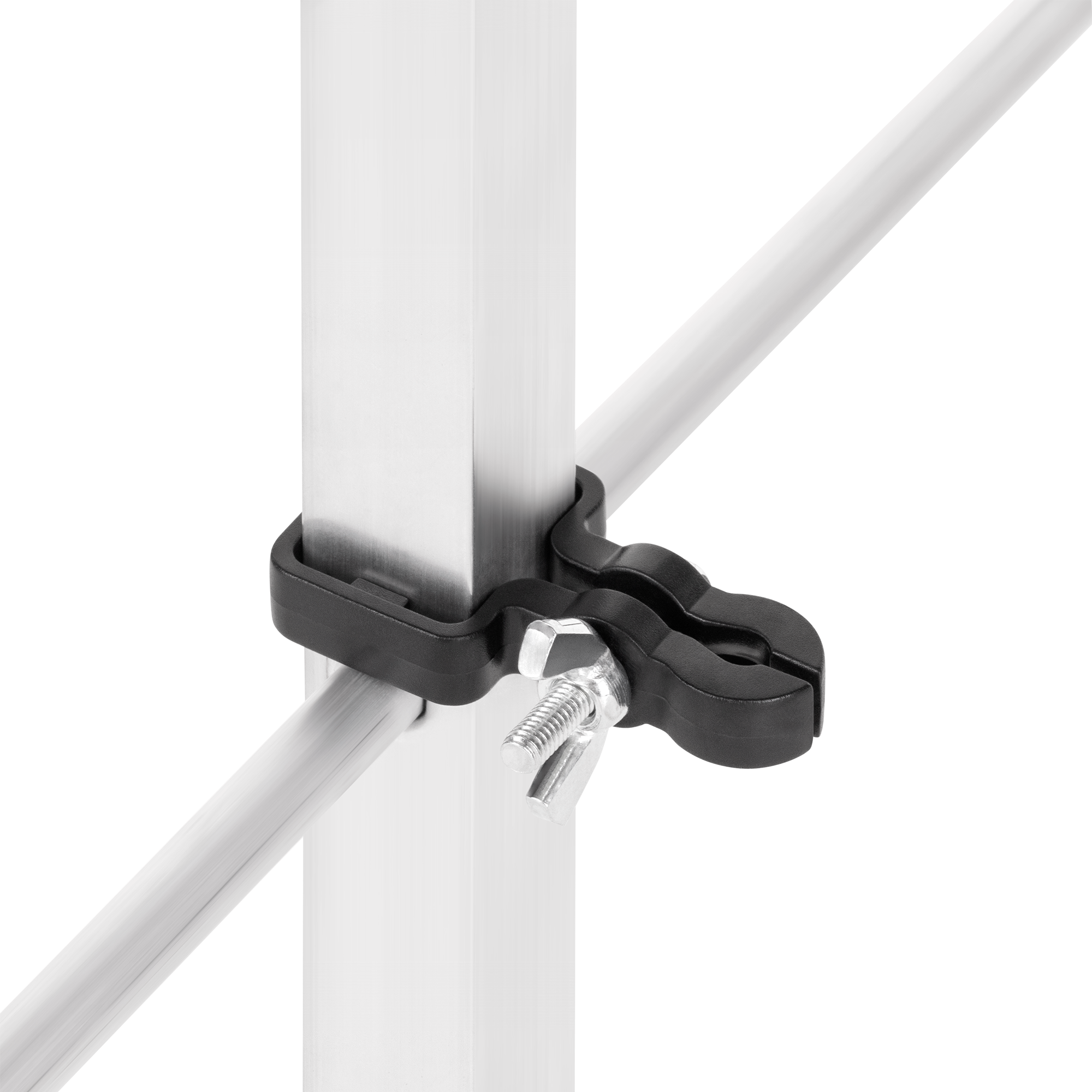

System click-clack (łatwy montaż): Tak
Typ: Aktywna kierunkowa
Montaż: Na zewnątrz

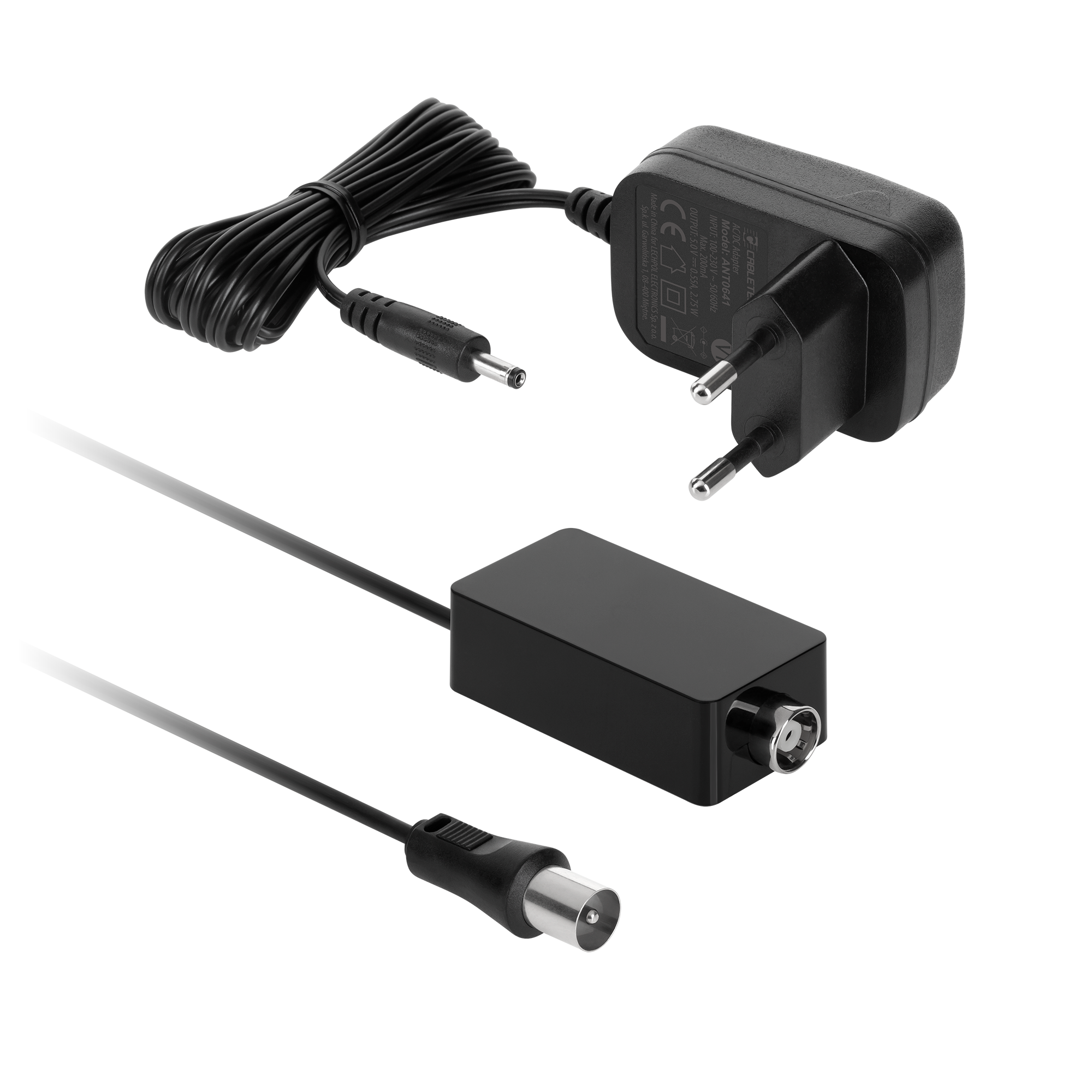

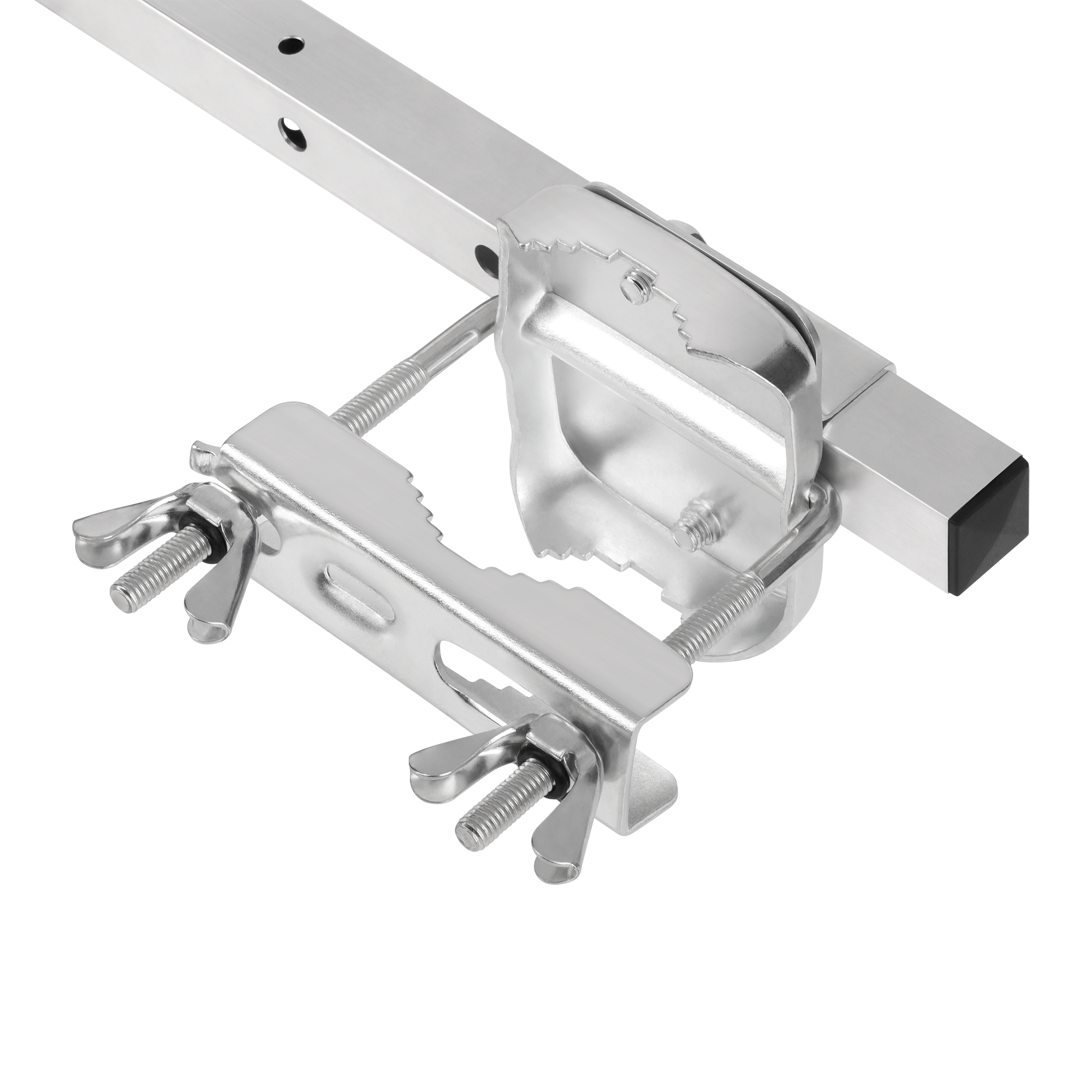

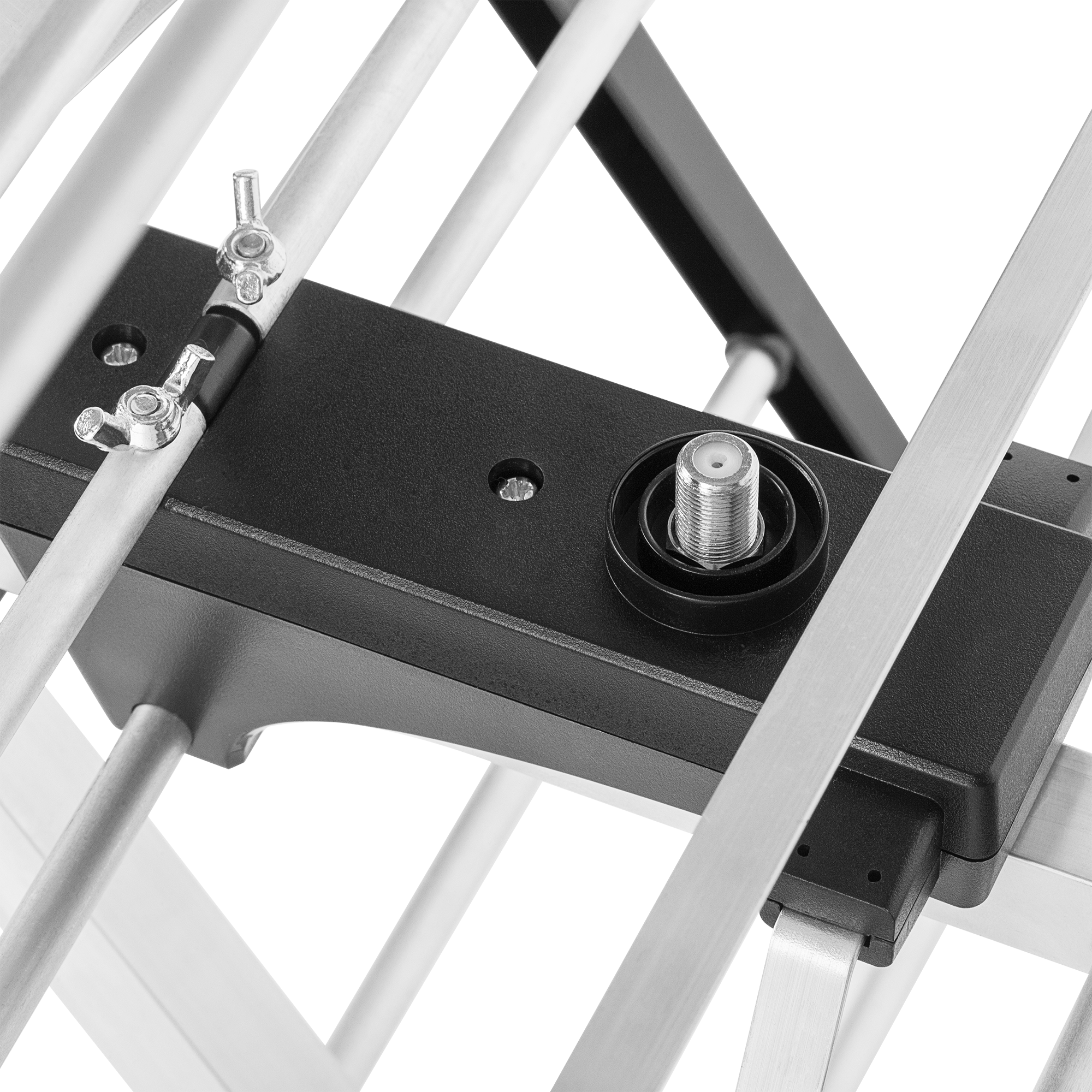

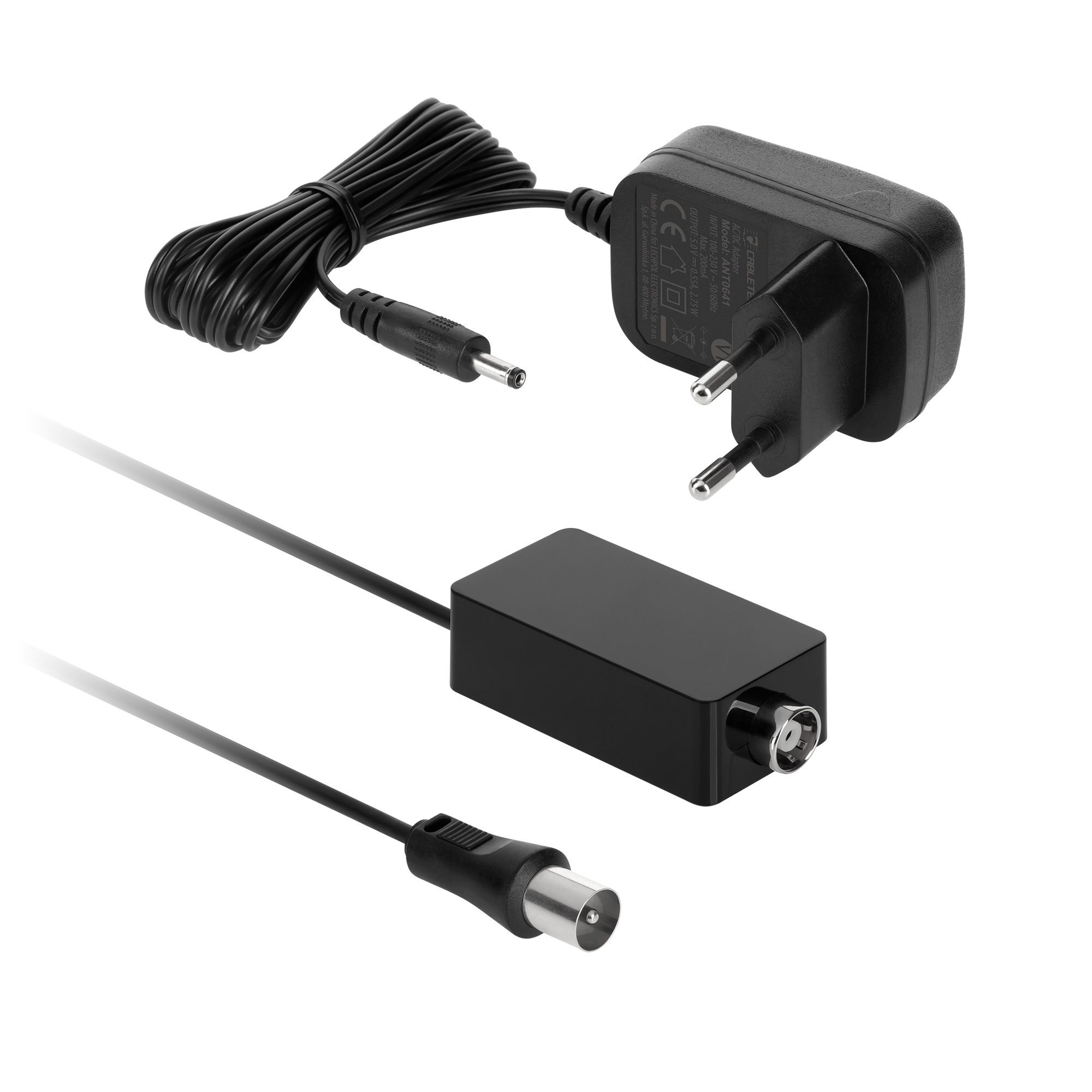

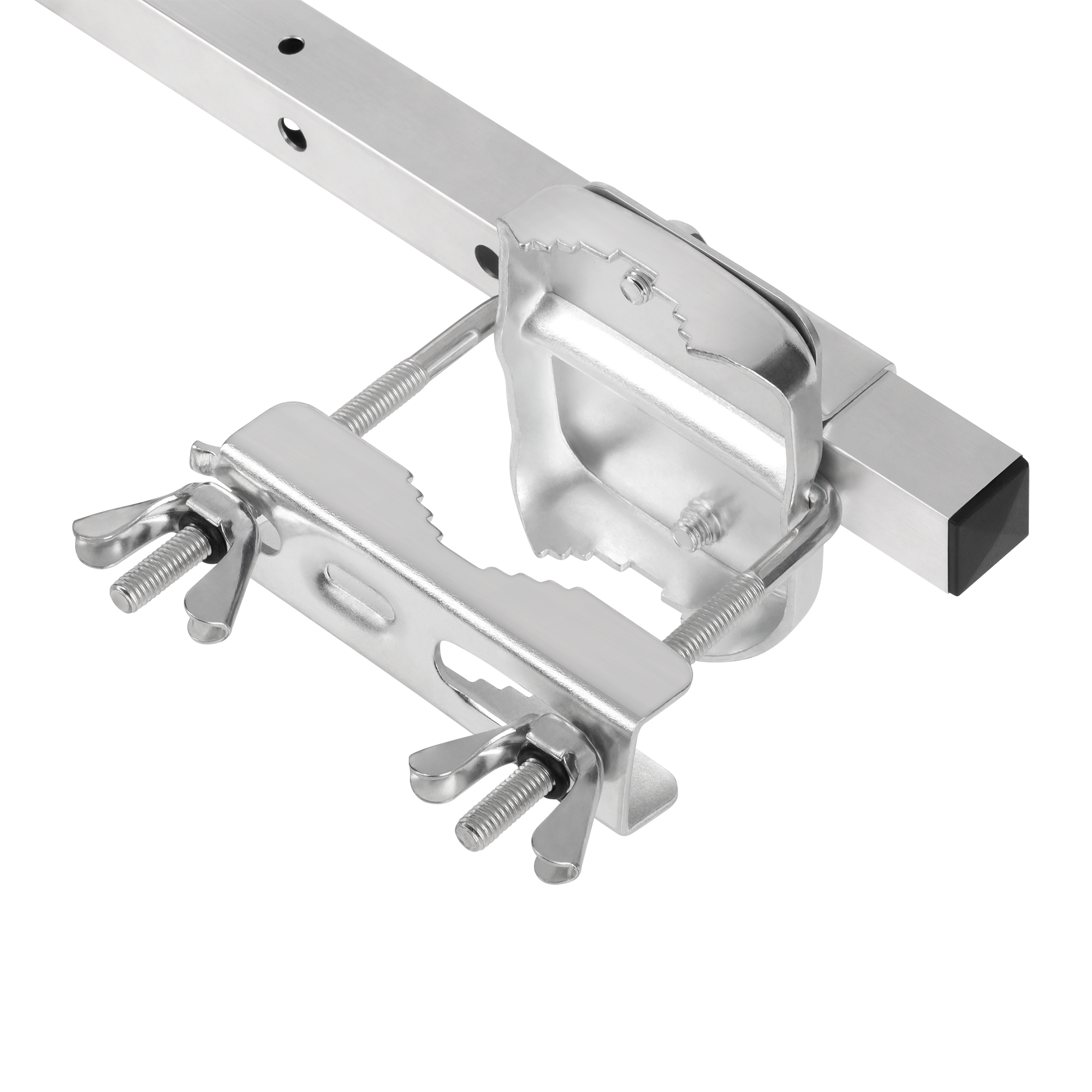

W zestawie: Zewnętrzny wzmacniacz, zasilacz, wodoszczelna złączka, złącze F, akcesoria montażowe
----------
Charakterystyka zasilacza
----------
Napięcie wejściowe: 100-240 V AC
Częstotliwość wejściowa (AC): 50/60 Hz
Napięcie wyjściowe: 5 V DC
Natężenie wyjściowe: 0,55 A
Moc wyjściowa: 2,75 W
Średnia sprawność podczas pracy: 72,1%
Pobór mocy bez obciążenia: 0,06 W
----------
Cechy produktu
----------
Odbiera cyfrowy sygnał telewizyjny 4K, sygnały VHF i UHF
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T, DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Profesjonalna struktura - stabilna konstrukcja i łatwa w montażu
Odporna na warunki atmosferyczne: odporna na wodę i promienie UV
Pobierz instrukcję obsługi
Kod EAN: 5901890060585 |
Pobierz instrukcję obsługi
Kod EAN: 5901436725602 |
Pobierz instrukcję obsługi
Kod EAN: 5901890050722 |
Pobierz instrukcję obsługi
Kod EAN: 5901436779636 | Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Kabel połaczeniowy wtyk RCA- 2x gniazdo RCA, rozgałeziacz, wtyki plastikowe, końcówki pozłacane
Długość: 25cm
Min. zamówienie: 10szt.
Pobierz instrukcję obsługi
Kod EAN: 5901436745648 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
