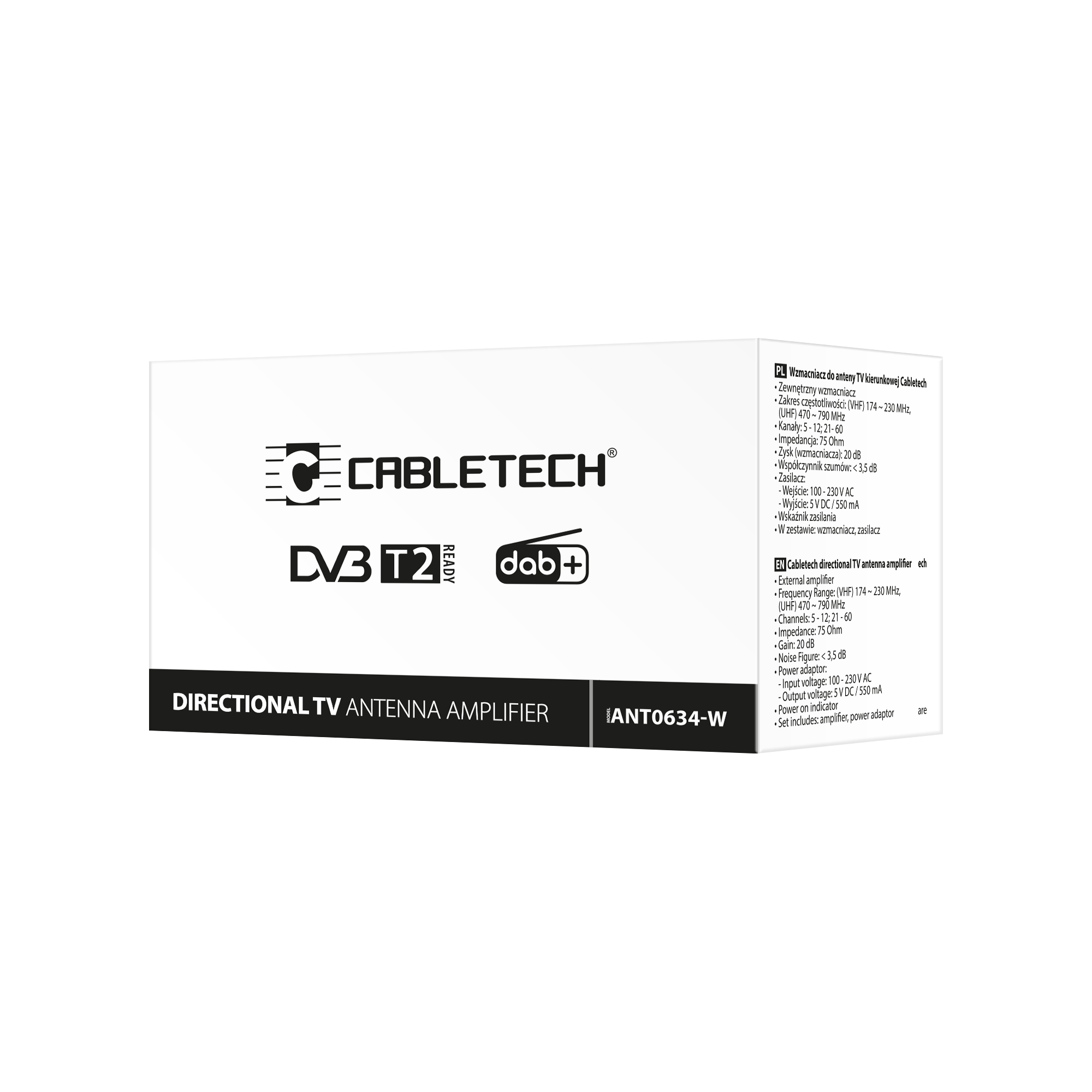

Wzmacniacz i zasilacz do anteny TV kierunkowejChcesz poprawić jakość odbioru sygnału telewizyjnego? Wzmacniacz i zasilacz do anteny TV kierunkowej Cabletech zapewniają wyraźny odbiór sygnałów DVB-T, DVB-T2 i DAB+, zyskując 20 dB i minimalnym szumem. Urządzenie obsługuje zakresy częstotliwości VHF i UHF, gwarantując niezawodną jakość obrazu i dźwięku. Łatwa instalacja i wskaźnik zasilania zapewniają pełną kontrolę nad użytkowaniem.
Zewnętrzny wzmacniacz
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Zakres: DVB-T / DVB-T2 / DAB+
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Zysk (wzmacniacza): 20 dB
Współczynnik szumów: < 3,5 dB

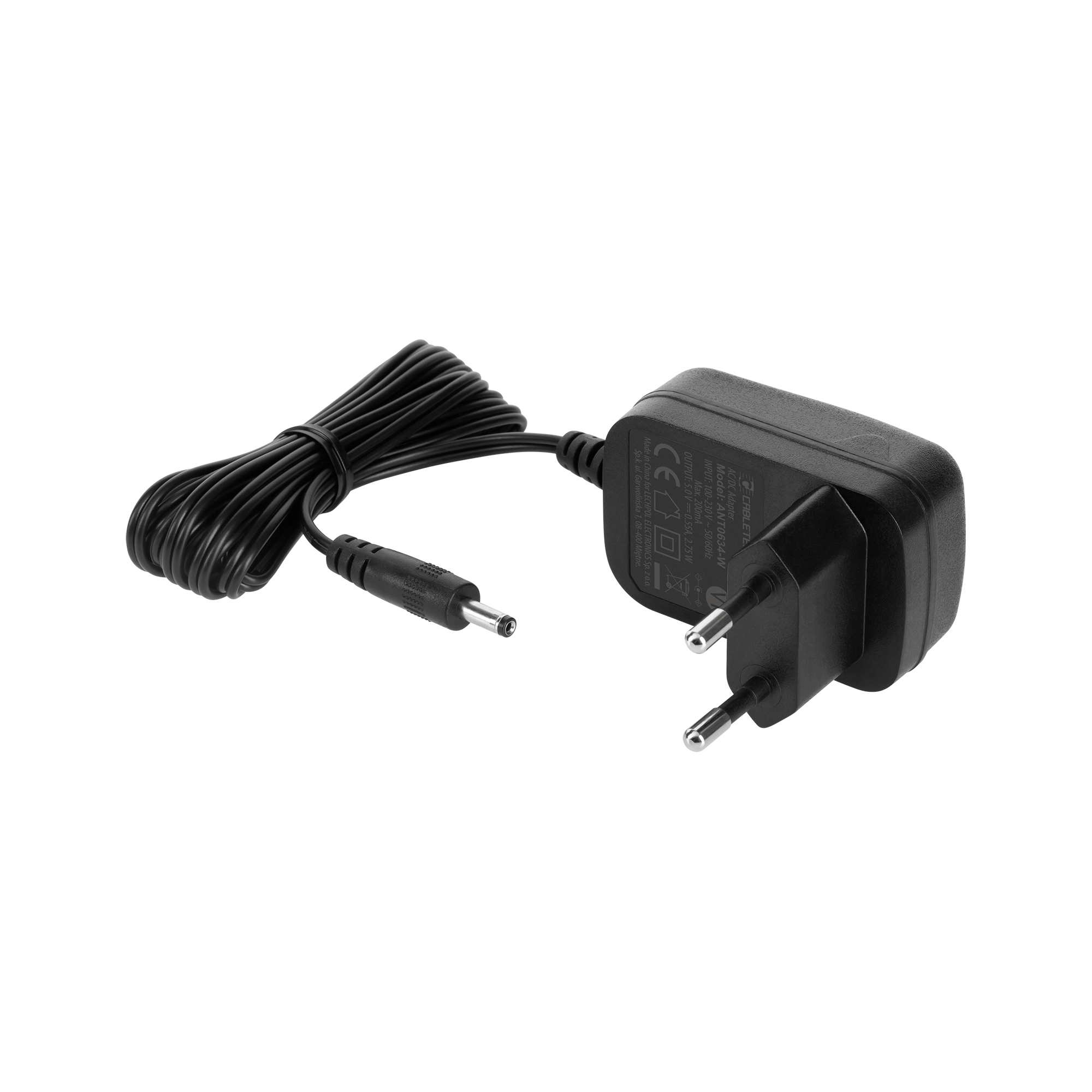

Zasilacz:
• Wejście: 100-230 V AC
• Wyjście: 5 V DC / 550 mA
Wskaźnik zasilania
Łatwość w instalacji
W zestawie: wzmacniacz, zasilacz
Wzmacniacz i zasilacz przeznaczony do modeli: ANT0633, ANT0634, ANT0640, ANT0641
Pobierz instrukcję obsługi
Kod EAN: 5901890054409 | T-urbo-T V to antena VHF wykonana w innowacyjnej technologii T-urbo-T. Poszczególne elementy anteny zostały dobrane tak, aby zoptymalizować zysk energetyczny w zakresie 174-230 MHz.
Bardzo ważnym wyróżnikiem naszej nowej konstrukcji jest niski współczynnik fali stojącej VSWR. Określa on stopień dopasowania impedancji anteny do impedancji linii. Wartość VSWR idealnie wynosi 1, w praktyce jest większa od jeden.
Współczynnik fali stojącej wpływa na niedopasowanie, które w przypadku anteny odbiorczej można traktować jako tłumik. W przypadku sygnału cyfrowego przekłada się to wprost na BER (w różny sposób zależnie od typu modulacji).
Na uwagę zasługuje również solidna konstrukcja anteny oraz wysokiej klasy materiały, jakie zostały wykorzystane do jej produkcji. Parametry materiałów sprawiają, że antena T-urbo-T V jest bardzo odporna na warunki atmosferyczne i wytrzyma długie lata użytkowania.
----------
Cechy
----------
• Antena kierunkowa DVB-T
• Zysk energetyczny 7-8 dBi
• Niski współczynnik fali stojącej - VSWR
• Technologia T-urbo-T
• Bardzo solidna konstrukcja mechaniczna
• Możliwość pracy w polaryzacji pionowej i poziomej
• Antena zakończona złączem F
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 174-230 MHz (VHF)
Zysk energetyczny: 7-8 dBi
Ilość elementów: 5
Impedancja: 75 Ohm
Złącze sygnałowe: F
Współczynnik fali stojącej (VSWR): 1,3 typowo (minimalnie 1,1)
Tłumienie odbić (dopasowanie): min. 15 dB
Maks. średnica masztu montażowego: 50 mm
Wymiary anteny: 960 x 960 x 422 mm
Waga: 1,4 kg
Opakowanie: karton
Uwaga: Do podłączenia T-urbo-T V z anteną UHF konieczna jest zwrotnica ZWR-210DC.
Pobierz instrukcję obsługi
Kod EAN: 5903953005021 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 | ----------
Specyfikacja techniczna
----------
Pasmo odbioru: UHF
Filtr LTE: tak
Obszar zastosowania: zewnętrzny
Materiał: aluminiowy
Polaryzacja: pionowa i pozioma
Kolor:szary
----------
Cechy
----------
Antena zewnętrzna TV odbiera cyfrową telewizję DVB-T w pasmach UHF (częstotliwość 470-790 MHz). Wyposażona jest w filtr LTE, który blokuje zakłócenia z pasma LTE oraz posiada symetryzator. Została wykonana z aluminium, składa się ją z 29 elementów. Lekka i wytrzymała konstrukcja odporna jest na niesprzyjające warunki pogodowe. Antena nie jest zasilana, wystarczy podłączyć ją z odbiornikiem telewizyjnym. Odbiera kanały 21-60 (w paśmie UHF). Polaryzacja anteny jest pionowa jak i pozioma. Przy użyciu tej anteny objerzysz swoje ulubione programy w jakości Full HD 1080p.
----------
Montaż anteny
----------
Antena HN60 jest składana z 29 elementów. Montaż jest łatwy i szybki można ją złożyć bez urzycia narzędzi. Złożoną antenę montuje się na maszcie antenowym na zewnątrz. Uchwyt do montażu na maszcie jest dodawany w zestawie.
----------
Specyfikacja techniczna
----------
Pasmo odbioru: UHF
Filtr LTE: tak
Obszar zastosowania: zewnętrzny
Materiał: aluminiowy
Polaryzacja: pionowa i pozioma
Kolor:szary
----------
Cechy
----------
Antena zewnętrzna TV odbiera cyfrową telewizję DVB-T w pasmach UHF (częstotliwość 470-790 MHz). Wyposażona jest w filtr LTE, który blokuje zakłócenia z pasma LTE oraz posiada symetryzator. Została wykonana z aluminium, składa się ją z 29 elementów. Lekka i wytrzymała konstrukcja odporna jest na niesprzyjające warunki pogodowe. Antena nie jest zasilana, wystarczy podłączyć ją z odbiornikiem telewizyjnym. Odbiera kanały 21-60 (w paśmie UHF). Polaryzacja anteny jest pionowa jak i pozioma. Przy użyciu tej anteny objerzysz swoje ulubione programy w jakości Full HD 1080p.
----------
Montaż anteny
----------
Antena HN60 jest składana z 29 elementów. Montaż jest łatwy i szybki można ją złożyć bez urzycia narzędzi. Złożoną antenę montuje się na maszcie antenowym na zewnątrz. Uchwyt do montażu na maszcie jest dodawany w zestawie.
Pobierz instrukcję obsługi
Kod EAN: 5900672651034 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja

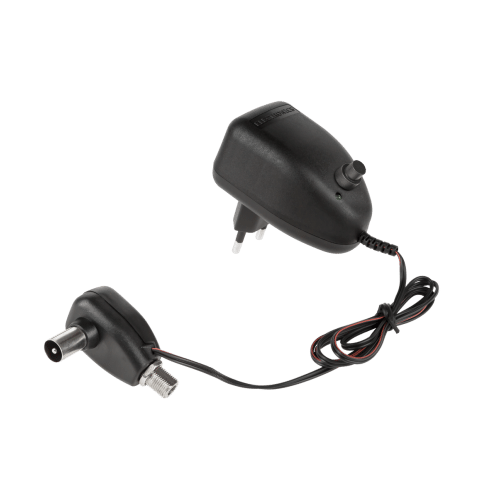

Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
