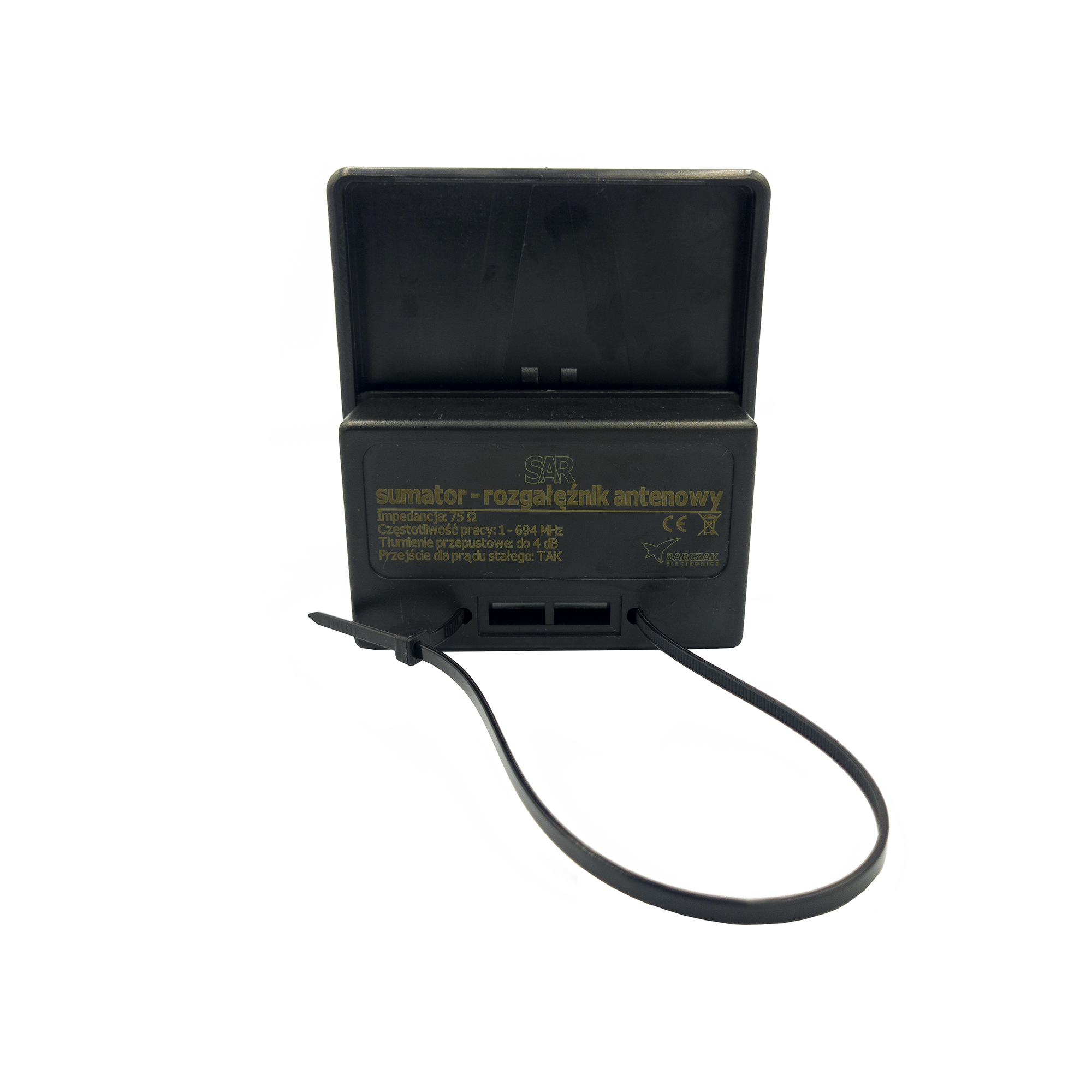

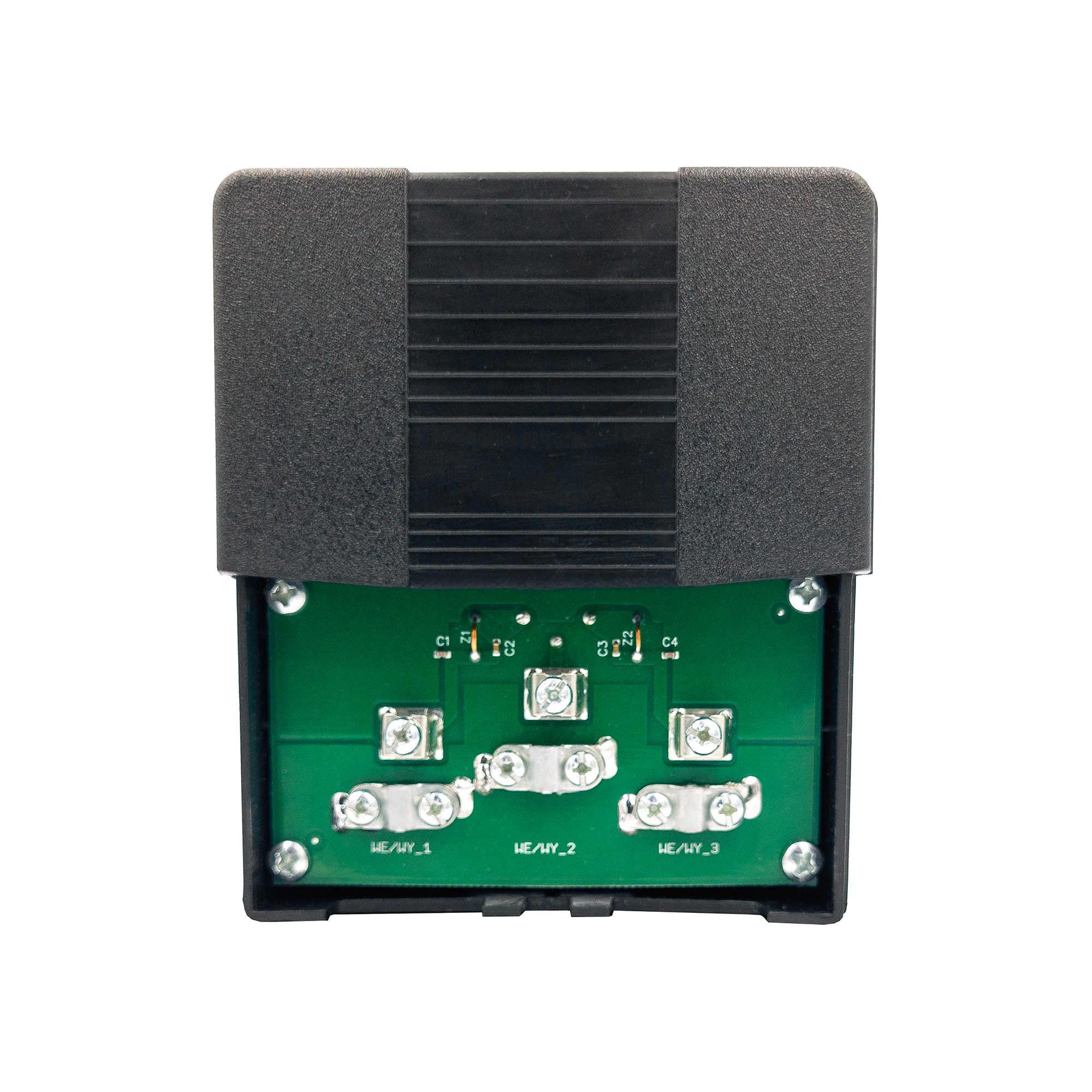

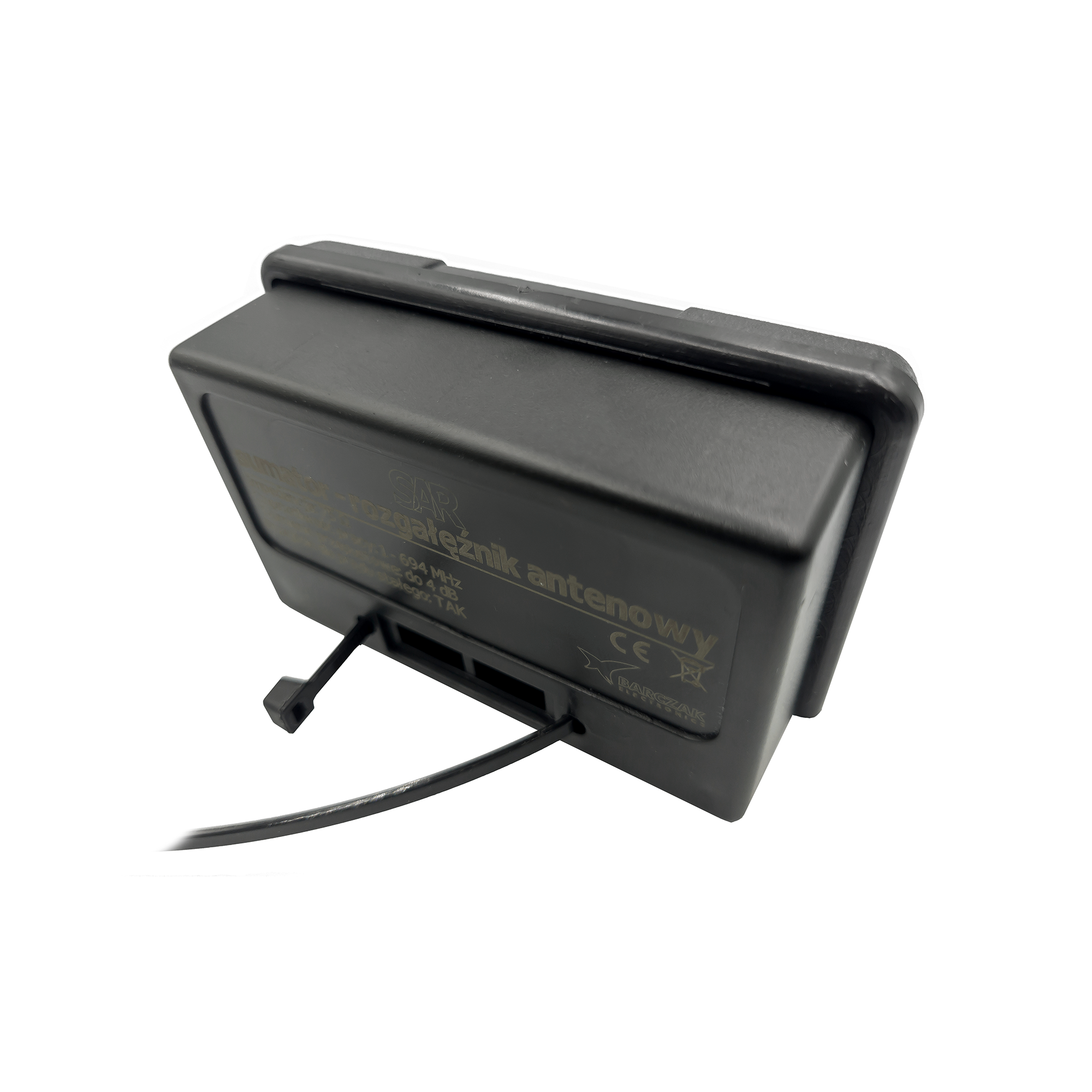

SAR to sumator rozgałęźnik antenowy skonstruowany na transformatorze odsprzęgającym. Między zaciskami
(WE/WY_1 / 2 / 3) istnieje przejście dla prądu stałego, co umożliwia zasilanie wzmacniaczy antenowych poprzez
kabel koncentryczny.
Uwaga! W przypadku zasilania wzmacniacza tylko jednej z anten należy przeciąć zworę (Z1 lub Z2) w obwodzie
anteny bez wzmacniacza.
Możliwość pracy w dwóch trybach:
1. Sumator – sumowanie sygnału z dwóch anten RTV do jednego odbiornika.
2. Rozgałęźnik – rozdzielanie sygnału z jednej anteny do dwóch odbiorników RTV.
Dziękujemy za zaufanie oraz wybór produktów firmy Barczak. Jesteśmy przekonani, że spełnią one Państwa
oczekiwania. Życzymy Państwu dobrego odbioru i zadowolenia z pracy urządzenia.
Dane techniczne:
Pasmo odbioru: UKF-FM, VHF, UHF
Kanały: 1-60
Zakres częstotliwości: 1 - 694 [MHz]
Dopasowanie, współczynnik fali stojącej (VSWR): < 2,0
Tłumienie: do 4 dB
Ilość wyprowadzeń: 3
Rodzaj złącz: zaciski
Impedancja wejściowa: 75[?]
Impedancja wyjściowa: 75[?]
Materiał obudowy: ABS

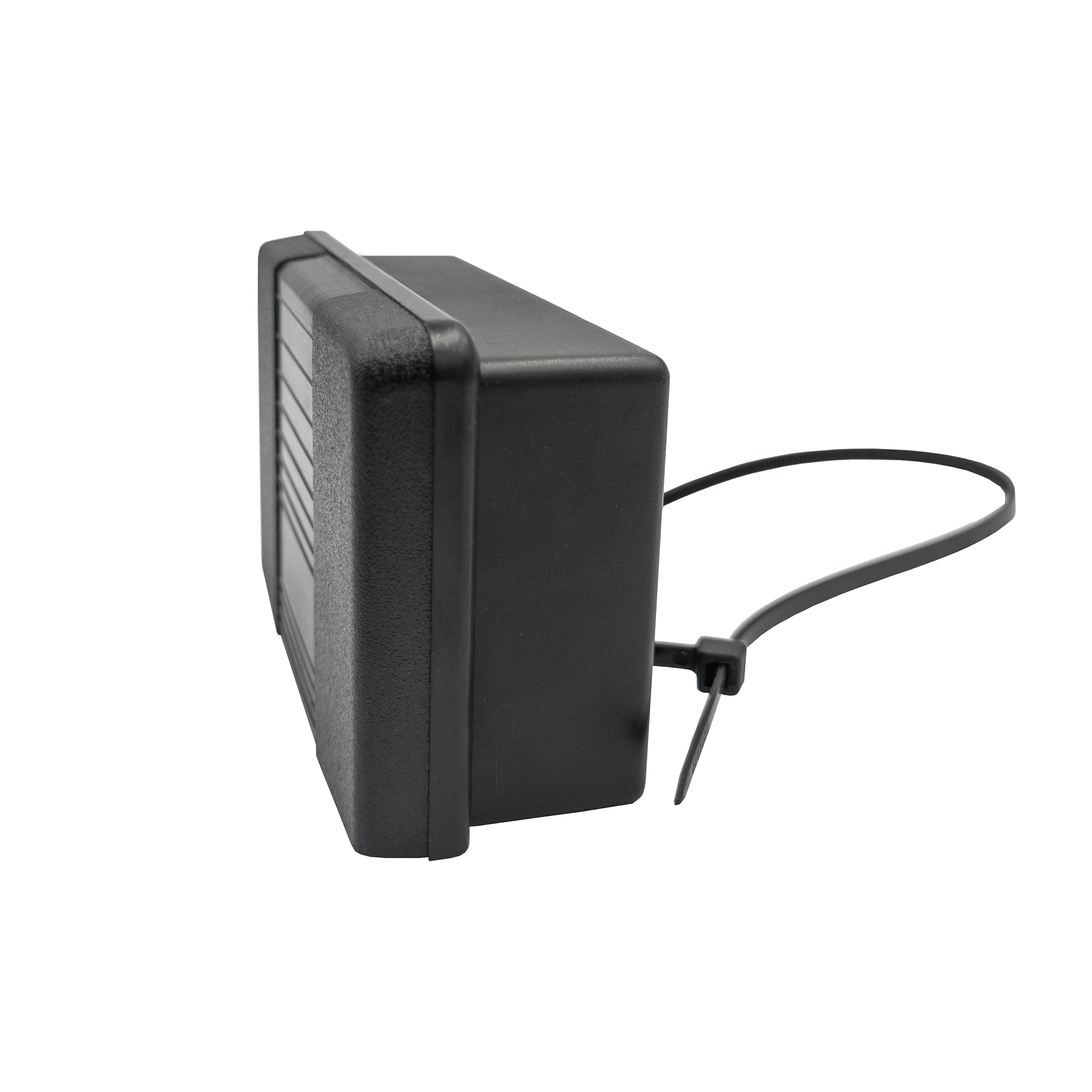

Montaż na maszcie: opaska zaciskowa
Pobierz instrukcję obsługi
Kod EAN: 5907799750572 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 | Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Pobierz instrukcję obsługi
Kod EAN: 5901890051774 |
Adaptor HDMI wtyk-2 x gniazdo na kablu 30cmAdapter HDMI wtyk - 2 x gniazdo na kablu 30 cm to idealne rozwiązanie do podłączenia dwóch monitorów lub telewizorów (np. TV) do jednego urządzenia (np. DVD, DVB-T). Dzięki kompaktowej długości kabla, urządzenie jest łatwe do zainstalowania i zajmuje minimalną przestrzeń, zapewniając jednocześnie wygodny sposób rozszerzenia połączenia HDMI.
Podwójne połączenieUrządzenie umożliwia jednoczesne wyświetlanie obrazu na dwóch urządzeniach, co sprawia, że jest doskonałym wyborem do zastosowań wymagających podłączenia wielu ekranów. Adapter działa z wieloma urządzeniami wyposażonymi w port HDMI, a kabel o długości 30 cm jest idealny do wygodnego podłączenia.
Urządzenie umożliwia podłączenie jednocześnie dwóch monitorów (np.TV) ) pod jedno urządzenie (np. DVD, DVB-T)
Pobierz instrukcję obsługi
Kod EAN: 5901436774167 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 |
