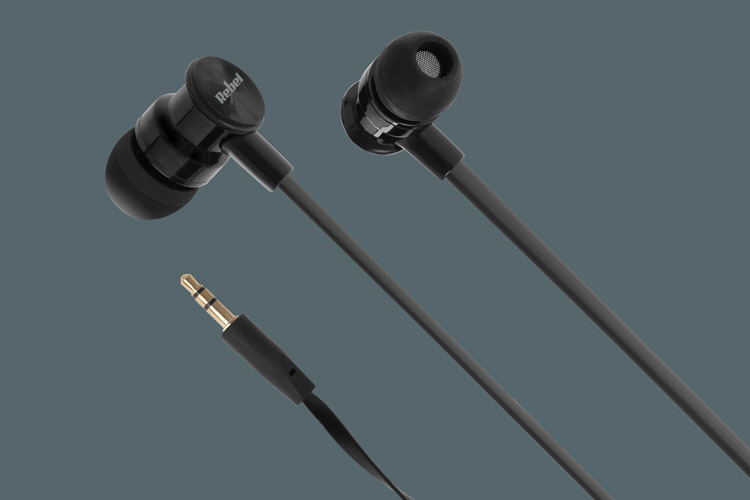

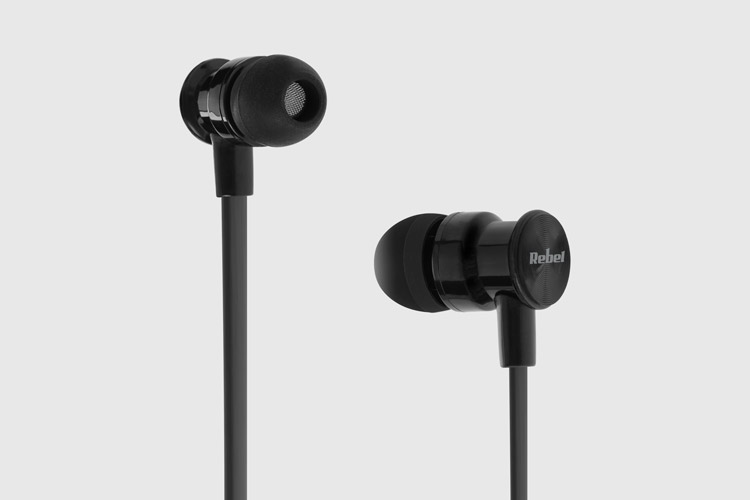

Rozmiar głośnika: 10 mm
Pasmo przenoszenia: 20 Hz – 22 kHz
Impedancja: 32 Ohm
THD: <1%
Czułość: 106 dB +/- 3 dB
Maksymalna moc wejściowa: 5 mW
Kabel: 120 cm, TPE

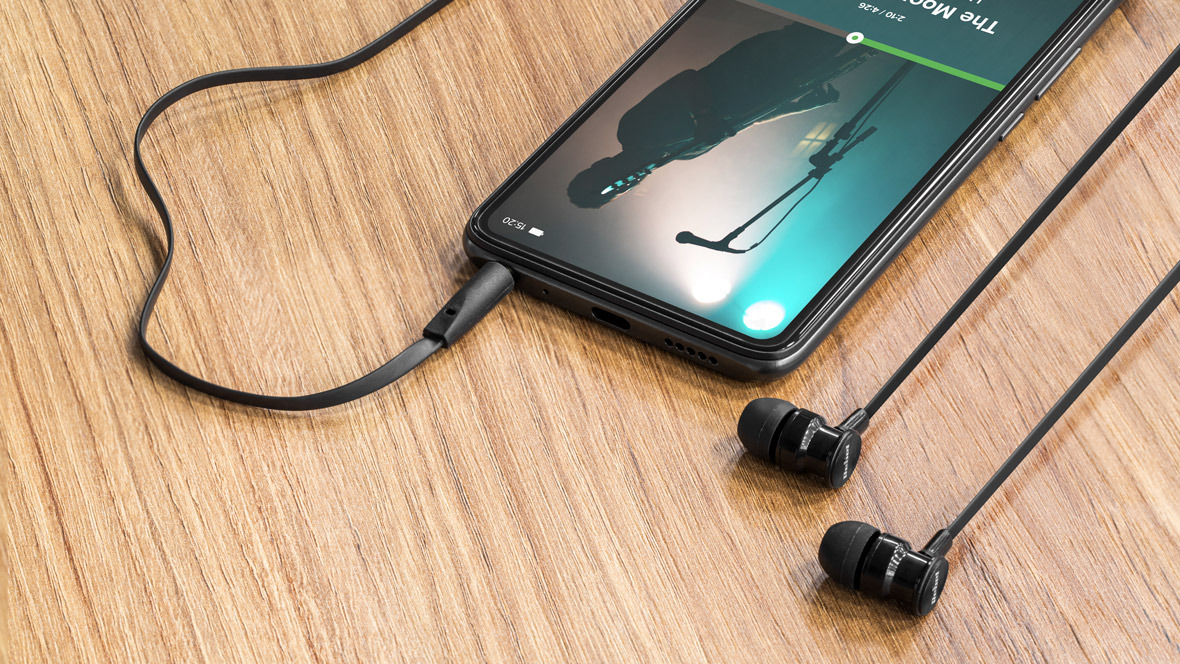

Wtyk: jack 3,5 mm, pozłacany

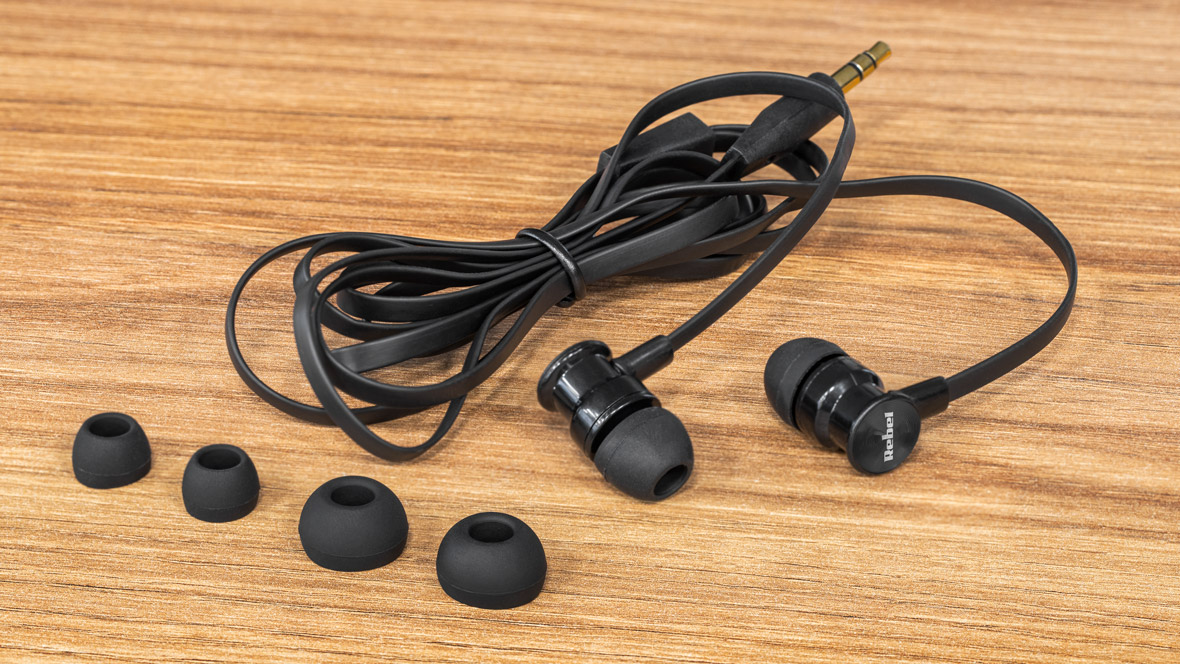

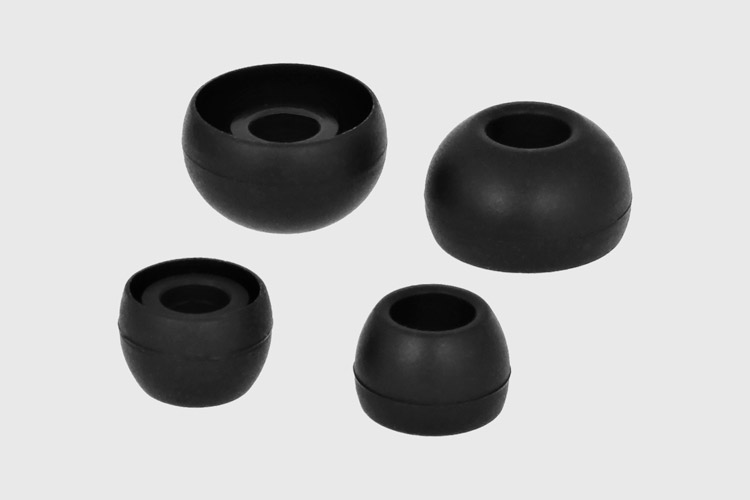

W zestawie: 3 pary wkładek dousznych, instrukcja obsługi
Pobierz instrukcję obsługi
Kod EAN: 5901890077521 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
Pobierz instrukcję obsługi
Kod EAN: 5901436856177 |
Antena szerokopasmowa służy do odbioru programów telewizyjnych tam, gdzie odbiór antenami biernymi jest niemożliwy z powodu słabego sygnału. Antena posiada nowoczesny wzmacniacz zbudowany z elementów firm zachodnich z zastosowaniem techniki montażu powierzchniowego i zasilacz stabilizowany z wtyczką i rozdzielaczem. Montaż jest łatwy, szybki i nie wymaga poza kablem koncentrycznym dodatkowego osprzętu. Antenę, dzięki małym wymiarom, można montować za oknem, na balkonie, na dachu, a dzięki zastosowaniu specjalnej podstawki antena może być zastosowana jako pokojowa.
Kanały/Wzmocnienie 1-5/5 dB 6-12/23 dB 21-60/28 dB
Impedancja wyjściowa 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5905279732018 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 |
Zakres UHF: 470 MHz - 790 MHz
Zakres VHF: 170 MHz - 230 MHz
Pobór prądu: 10-20 mA
Zysk: 30 dB
Współczynnik szumów: <2 dB
Zasilanie: 5 V, antenowe
Ukierunkowanie: 360 stopni
Mocowanie: Uchwyt magnetyczny lub uchwyt boczny
Długość przewodu: 6 m
Średnica: 30 cm
Wysokość: 15 cm
----------
W zestawie
----------
Antena
Uchwyt magnetyczny
Uchwyt boczny
Elementy mocujące do uchwytu bocznego
Przewód (6 metrów)
Separator napięcia
Kabel zasilający USB
Pobierz instrukcję obsługi
Kod EAN: 5908313151196 |
