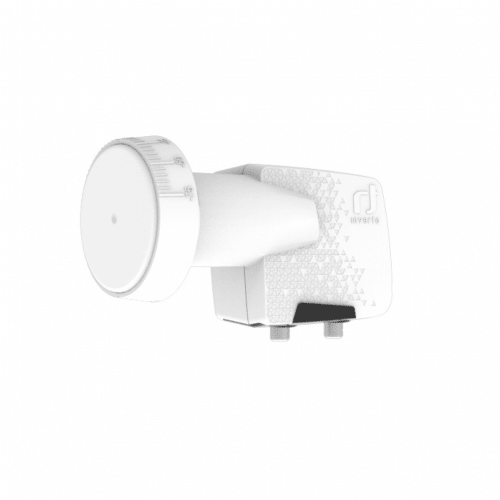

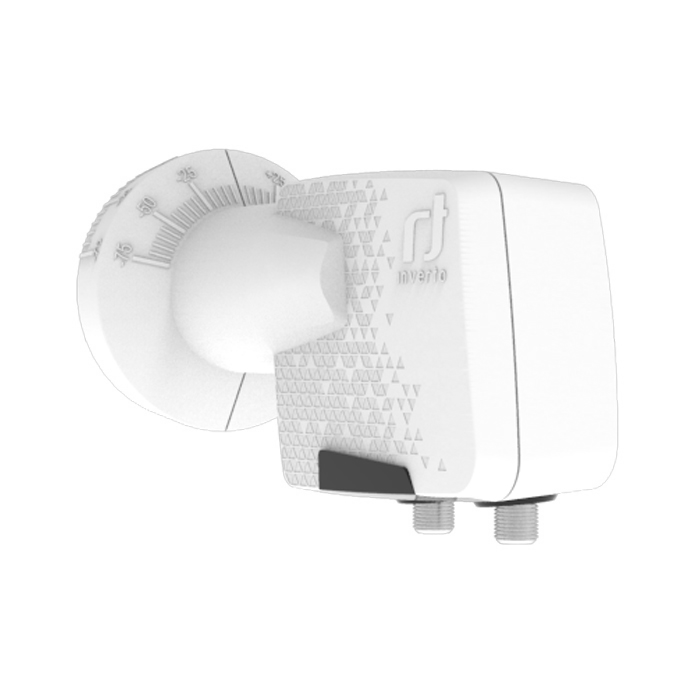

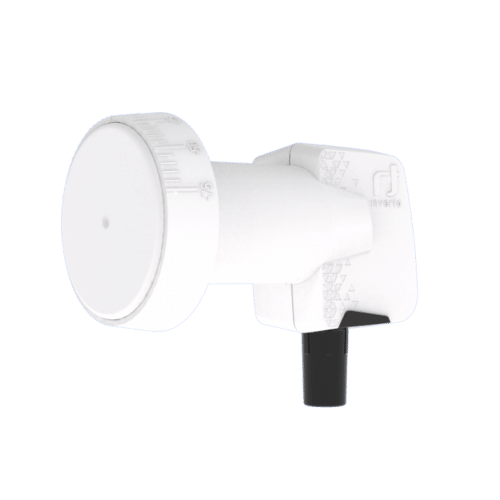

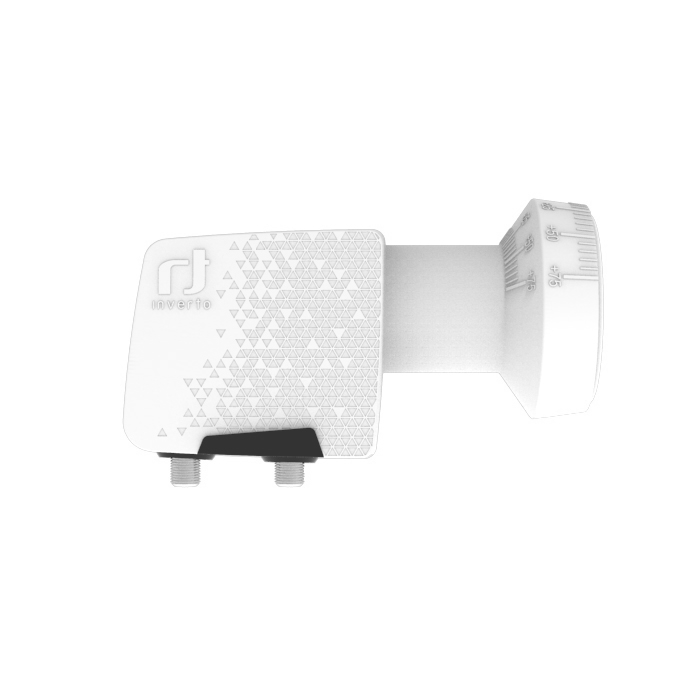

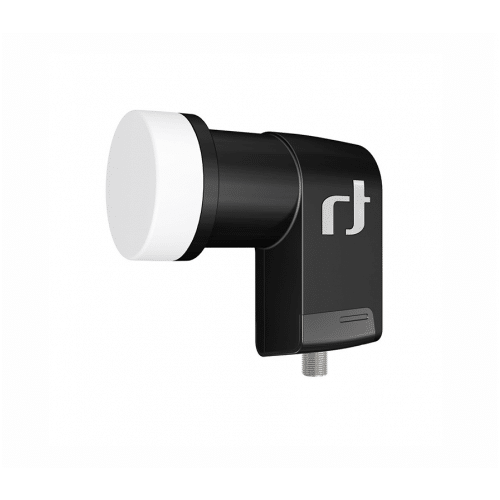

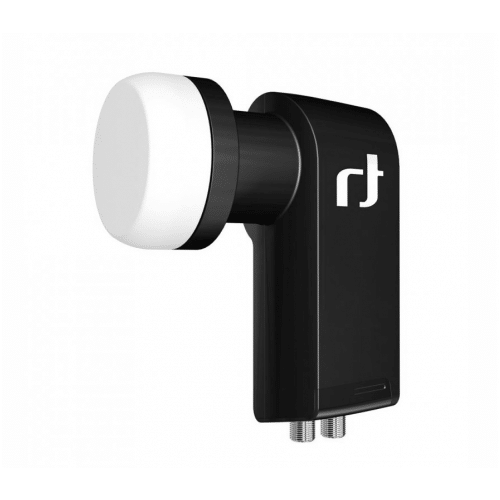

| Content | Zakres częstotliwości wejściowej: 10,7 GHz ~ 12,75 GHz
Zakres częstotliwości wyjściowej: 950 MHz ~ 2150 MHz
Częstotliwość LO niskiej częstotliwości: 9,75 GHz
Częstotliwość LO wysokiej częstotliwości: 10,6 GHz
Hałas: 0,3 dB typ. (0,7 dB maks.)
Dokładność częstotliwości LO przy 25 ° C: Maks. ± 500 kHz
Przesunięcie temperatury LO: maks. ± 1,0 MHz
Faza szumu LO przy 10 kHz: -80 dBc / Hz maks.
Zysk konwersji: 55 dB min.
Zysk różnicy (w pełnym paśmie): ± 4 dB
Odrzucenie obrazu: 40 dB min.
Intermodulacja 3. rzędu - ICP3: 10 dBm min.
Punkt kompresji 1 dB (@ output): 0 dBm min.
Krzyżowa izolacja polaryzacyjna: 22 dB typ.
Sygnał kontrolny Ca (V): 11,0 V ~ 14,0 V
Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V
Sygnał sterujący Cc (przełączanie pasm): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Wyjście VSWR: 2,5: 1
W paśmie poziom pozorny: -60 dBm maks.
Obecne zużycie: maks. 120 mA @ 11 VDC ~ 20 VDC
Temperatura robocza: -30 ° C ~ + 60 ° C
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: Typ F (żeński)
Stosunek F / D Dish: 0.6
Waga: 218g
Zakres częstotliwości wejściowej: 10,7 GHz ~ 12,75 GHz
Zakres częstotliwości wyjściowej: 950 MHz ~ 2150 MHz
Częstotliwość LO niskiej częstotliwości: 9,75 GHz
Częstotliwość LO wysokiej częstotliwości: 10,6 GHz
Hałas: 0,3 dB typ. (0,7 dB maks.)
Dokładność częstotliwości LO przy 25 ° C: Maks. ± 500 kHz
Przesunięcie temperatury LO: maks. ± 1,0 MHz
Faza szumu LO przy 10 kHz: -80 dBc / Hz maks.
Zysk konwersji: 55 dB min.
Zysk różnicy (w pełnym paśmie): ± 4 dB
Odrzucenie obrazu: 40 dB min.
Intermodulacja 3. rzędu - ICP3: 10 dBm min.
Punkt kompresji 1 dB (@ output): 0 dBm min.
Krzyżowa izolacja polaryzacyjna: 22 dB typ.
Sygnał kontrolny Ca (V): 11,0 V ~ 14,0 V
Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V
Sygnał sterujący Cc (przełączanie pasm): 22 kHz ± 4 kHz, 0,4 V ~ 0,8 V pp
Wyjście VSWR: 2,5: 1
W paśmie poziom pozorny: -60 dBm maks.
Obecne zużycie: maks. 120 mA @ 11 VDC ~ 20 VDC
Temperatura robocza: -30 ° C ~ + 60 ° C
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: Typ F (żeński)
Stosunek F / D Dish: 0.6
Waga: 218g
Pobierz instrukcję obsługi
Kod EAN: 5453002616840 |
Antena kierunkowa aktywna do cyfrowej telewizji naziemnej DVB-T2 CabletechZewnętrzna antena TV kierunkowa Cabletech to urządzenie, które umożliwia odbiór naziemnej telewizji cyfrowej DVB-T i DVB-T2 z dużych odległości nawet w trudnym terenie o dużych zakłóceniach. Antena pracuje w paśmie VHF 174-230 MHz oraz UHF 470-790 MHz, gwarantując prawidłowy odbiór wysokiej jakości sygnału, dzięki czemu możesz cieszyć się doskonałym obrazem i dźwiękiem Twoich ulubionych seriali czy filmów.
Mocna antena LTECo więcej dzięki obsłudze pasma VHF, antena Calbletech umożliwia odbiór kanałów naziemnej telewizji cyfrowej, umieszczonych na multipleksie MUX 8. Zastosowany w tym modelu filtr LTE niweluje zakłócenia sieci LTE, które wpływają na jakość sygnału telewizji naziemnej. Antena posiada wzmocnienie do 25 dB. Solidna konstrukcja sprawia, że antena jest nie tylko łatwa w montażu, ale przede wszystkim gwarantuje długotrwałe, stabilne działanie w każdych warunkach atmosferycznych.
----------
Główne parametry
----------
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Pasma: DVB-T / DVB-T2 / DAB+
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Ilość elementów: 28
Zysk: (VHF) 10 dB, (UHF) 30 dB
Stosunek promieniowania przód-tył: 25 dB
Szerokość wiązki H / V: H 38° / V 80°
Polaryzacja: Pozioma
Filtr LTE: Tak
Długość anteny: 1055 mm
Materiał: Aluminium + stal+ ABS
System click-clack (łatwy montaż): Tak
Typ: Aktywna kierunkowa
Montaż: Na zewnątrz
W zestawie: Zewnętrzny wzmacniacz, zasilacz, wodoszczelna złączka, złącze F, akcesoria montażowe
----------
Charakterystyka zasilacza
----------
Napięcie wejściowe: 100-240 V AC
Częstotliwość wejściowa (AC): 50/60 Hz
Napięcie wyjściowe: 5 V DC
Natężenie wyjściowe: 0,55 A
Moc wyjściowa: 2,75 W
Średnia sprawność podczas pracy: 72,1%
Pobór mocy bez obciążenia: 0,06 W
----------
Cechy produktu
----------
Odbiera cyfrowy sygnał telewizyjny 4K, sygnały VHF i UHF
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T, DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Profesjonalna struktura - stabilna konstrukcja i łatwa w montażu
Odporna na warunki atmosferyczne: odporna na wodę i promienie UV
Pobierz instrukcję obsługi
Kod EAN: 5901890060585 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953005298 | Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Pobierz instrukcję obsługi
Kod EAN: 5901436745167 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953000699 | Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Pobierz instrukcję obsługi
Kod EAN: 5901890051774 |
