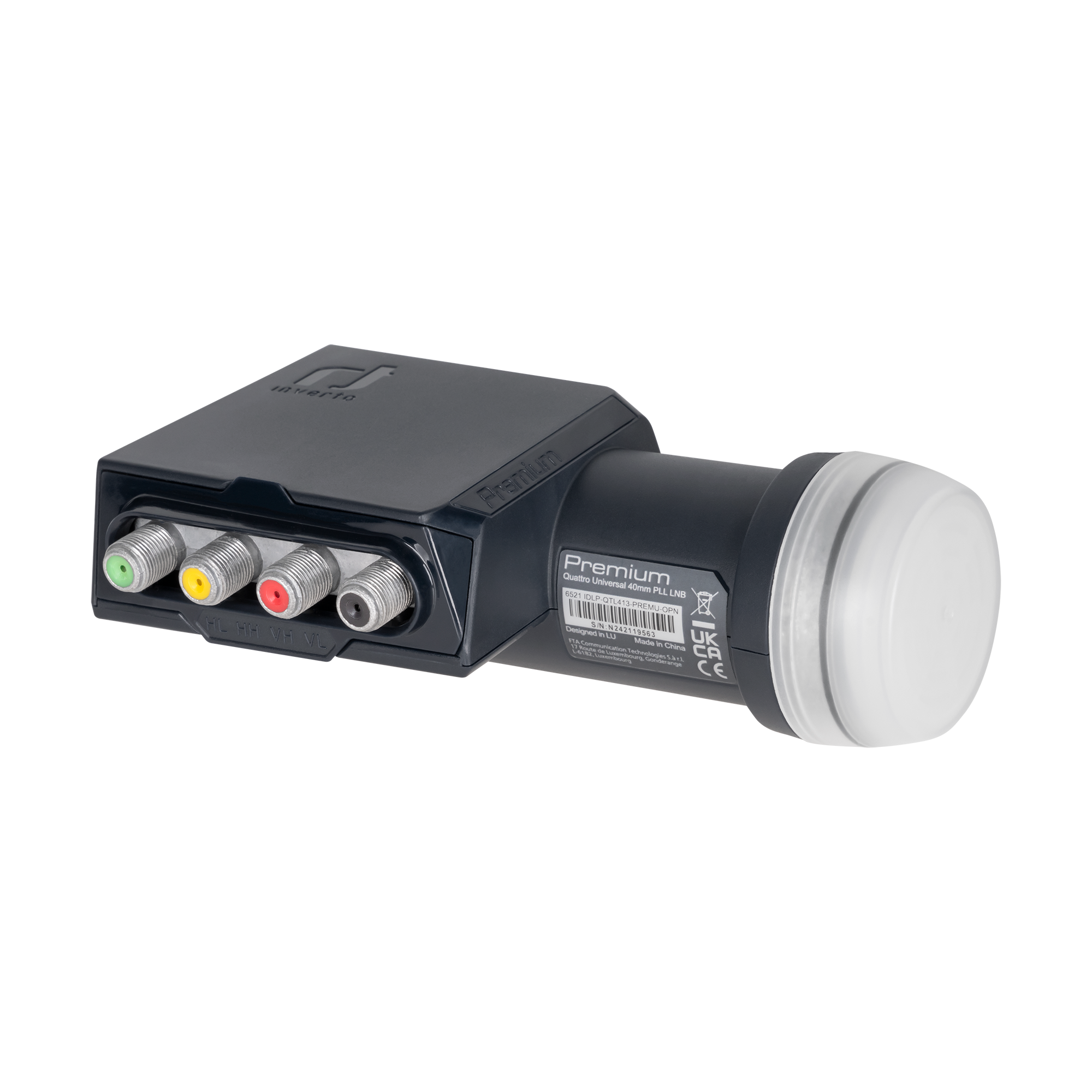

Inverto QUATTRO IDLP-QTL413-PREMU-OPN - wysokiej jakości konwerter z wbudowanym filtrem 4G/LTE. Przeznaczony jest do pracy wyłącznie z multiswitchami. Każde z wyjść konwertera typu "quattro" posiada inny zakres częstotliwości i polaryzację. Sygnał z takiego konwertera doprowadzany do multischwitcha może być rozdzielony od kilku do kilkunstu tunerów satelitarnych w instalacji zbiorczej - w zależności od wykorzystanego multiswitcha. Zapewnia doskonałe parametry, bardzo niski pobór mocy. Wyprodukowany zgodnie z najwyższymi branżowymi standardami jakości i zaprojektowany z myślą o spełnieniu rygorystycznych specyfikacji.
Pobierz instrukcję obsługi
Kod EAN: 5453002616826 |
Pobierz instrukcję obsługi
Kod EAN: 5901436779636 |
Antena jest sprzedawana bez wzmacniacza oraz symetryzatora w komplecie.
Pobierz instrukcję obsługi
Kod EAN: 5901436856177 |
Pobierz instrukcję obsługi
Kod EAN: 5901890048071 |
Pobierz instrukcję obsługi
Kod EAN: 8716176241261 | Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.
Antena posiada duży zysk energetyczny (>14dBi) oraz wbudowany ultra nisko szumny przedwzmacniacz (>20dB), który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).
Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).
Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.
----------
Cechy
----------
• Posiada wbudowany filtr pasmowo przepustowy 470-694 MHz
• Chroni sygnały DVB-T/T2 przed zakłóceniami ze strony 5G oraz LTE i GSM
• Posiada bardzo duży zysk energetyczny, oraz wbudowany ultra niskoszumny przedwzmacniacz
• Estetyczna i wytrzymała konstrukcja
• Zasilanie przedwzmacniacza napięciem stałym z zakresu 5…12V (w komplecie zasilacz 12 V ze zwrotnicą zasilającą ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: 22 dB
Tłumienie poza pasmem pracy: >20/703 dB@MHz / >20/743 dB@MHz / >30/800 dB@MHz / >40/1600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 stopni
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: < 4 dB
Poziom przełączenia (na wyjściu): 90…93 dBuV
Zakres napięć zasilania: 5 VDC
Średnica masztu – maksymalna: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Wyposażenie standardowe: Nakręcany wtyk F, zwrotnica ZZA-7 wraz z zasilaczem ~230 V
Ilość paletowa: 30 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953006318 |
