Kabel TV-VIDEOSzukasz kabla, który zapewni doskonałą jakość połączenia w Twoim systemie wideo? Kabel TV-VIDEO kątowo-prosty biały o długości 10 metrów to idealne rozwiązanie. Dzięki ekranowaniu z filtrem ferrytowym, skutecznie minimalizuje zakłócenia, zapewniając czysty i stabilny sygnał. Obsługuje HDTV z częstotliwością odświeżania 100Hz, co gwarantuje wyraźny obraz i płynność wideo. Jego kątowo-prosta konstrukcja ułatwia podłączenie urządzeń w trudno dostępnych miejscach, a elegancka biała kolorystyka dopasowuje się do nowoczesnych wnętrz. Długość 10 metrów zapewnia dużą elastyczność, umożliwiając wygodne rozmieszczenie sprzętu. Kabel TV-VIDEO kątowo-prosty biały to doskonały wybór dla osób, które cenią sobie wysoką jakość sygnału i estetyczne wykonanie.

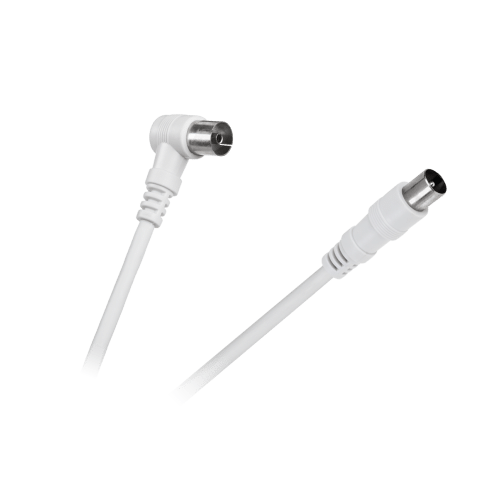

Kabel TV-VIDEO kątowo-prosty biały
Ekranowany kabel z filtrem ferrytowym
Obsługa HDTV 100Hz
Długość kabla 10m
Pobierz instrukcję obsługi
Kod EAN: 5901436742562 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 | Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Pobierz instrukcję obsługi
Kod EAN: 5901436745167 | Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Pobierz instrukcję obsługi
Kod EAN: 5901890051774 | ----------
Cechy
----------
• Złącze kątowe, adapter F wtyk do F nasadka 90 stopni.
• Idealne rozwiązanie wszędzie tam gdzie dostęp do fabrycznie zamontowanych złącz jest utrudniony ze względu na ograniczną ilość miejsca lub estetykę.
• Złącze gwarantuje właściwe parametry połączenia. Adapter jest wykonany z wysokiej jakości materiałów. Może być stosowany zarówno w technologii HFC, SAT jak i SMATV. Pasmo przenoszenia to 0,3-3000 MHz.
• Wygodny i szybki montaż
• Zakres pracy do 3 GHz
• Tłumienność niedopasowania >23dB
• Ułatwia montaż urządzeń i kabli w trudno dostępnych miejscach.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
• Tłumienność wtrąceniowa (typ) dB
0,3-3000 MHz: <0,6
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -25
• 500-860 MHz: -20
• 860-1000 MHz: -18,6
• 1000-1750 MHz: -14
• 1750-2150 MHz: -12,4
• 2150-3000 MHz: -9,5
Ekranowanie: (>100dB)
Impendancja: 75 Ohm
----------
Cechy
----------
• Złącze kątowe, adapter F wtyk do F nasadka 90 stopni.
• Idealne rozwiązanie wszędzie tam gdzie dostęp do fabrycznie zamontowanych złącz jest utrudniony ze względu na ograniczną ilość miejsca lub estetykę.
• Złącze gwarantuje właściwe parametry połączenia. Adapter jest wykonany z wysokiej jakości materiałów. Może być stosowany zarówno w technologii HFC, SAT jak i SMATV. Pasmo przenoszenia to 0,3-3000 MHz.
• Wygodny i szybki montaż
• Zakres pracy do 3 GHz
• Tłumienność niedopasowania >23dB
• Ułatwia montaż urządzeń i kabli w trudno dostępnych miejscach.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
• Tłumienność wtrąceniowa (typ) dB
0,3-3000 MHz: <0,6
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -25
• 500-860 MHz: -20
• 860-1000 MHz: -18,6
• 1000-1750 MHz: -14
• 1750-2150 MHz: -12,4
• 2150-3000 MHz: -9,5
Ekranowanie: (>100dB)
Impendancja: 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5901890115476 |
