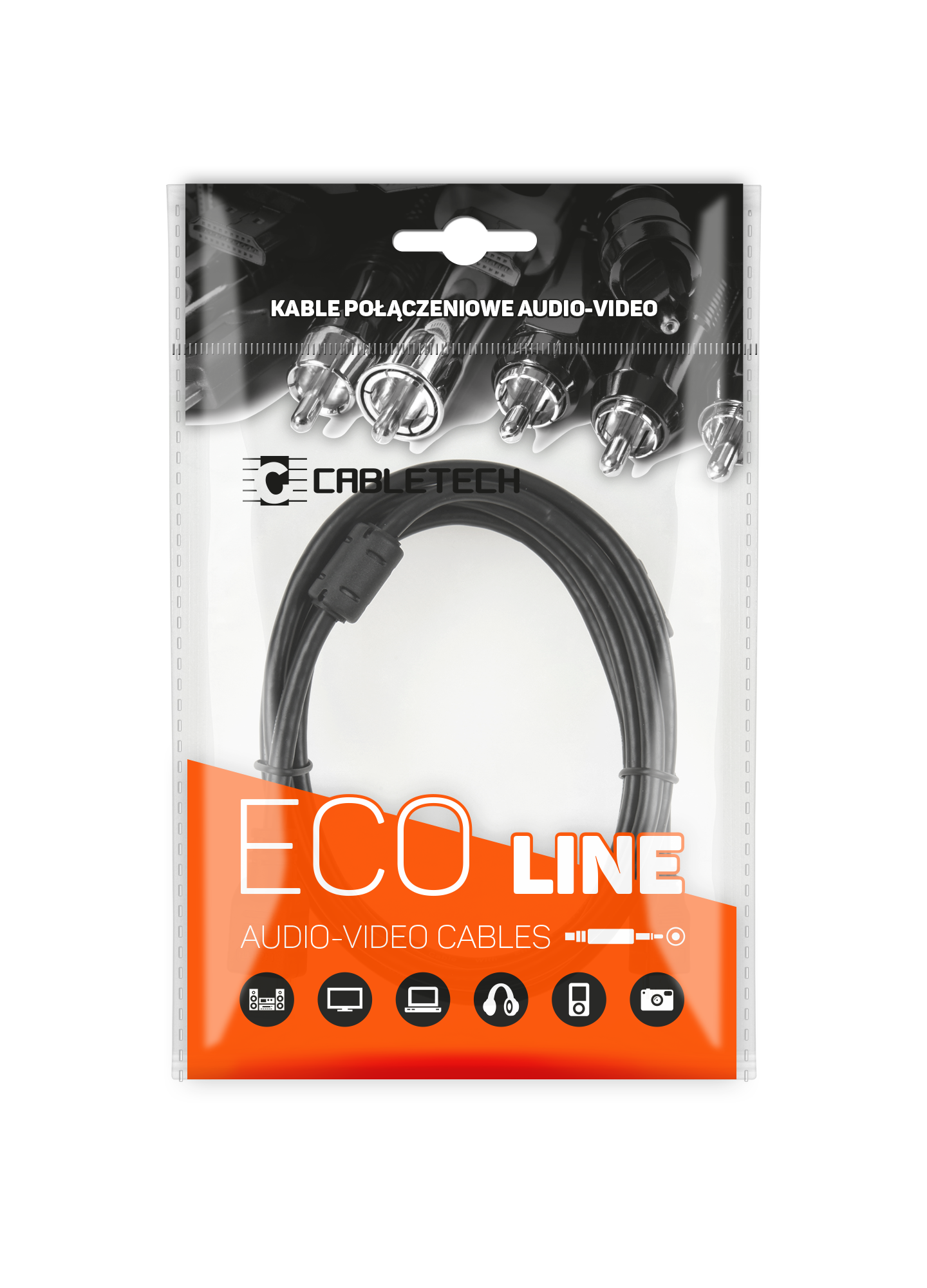

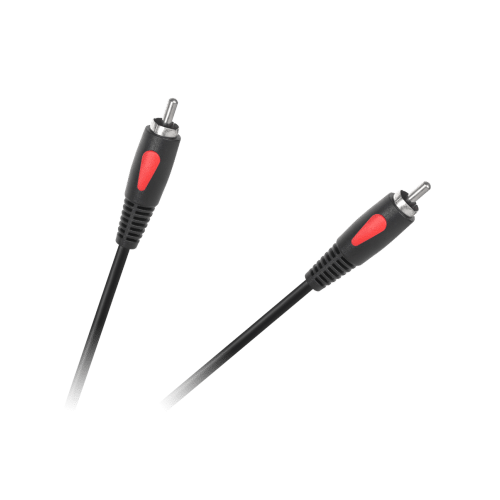

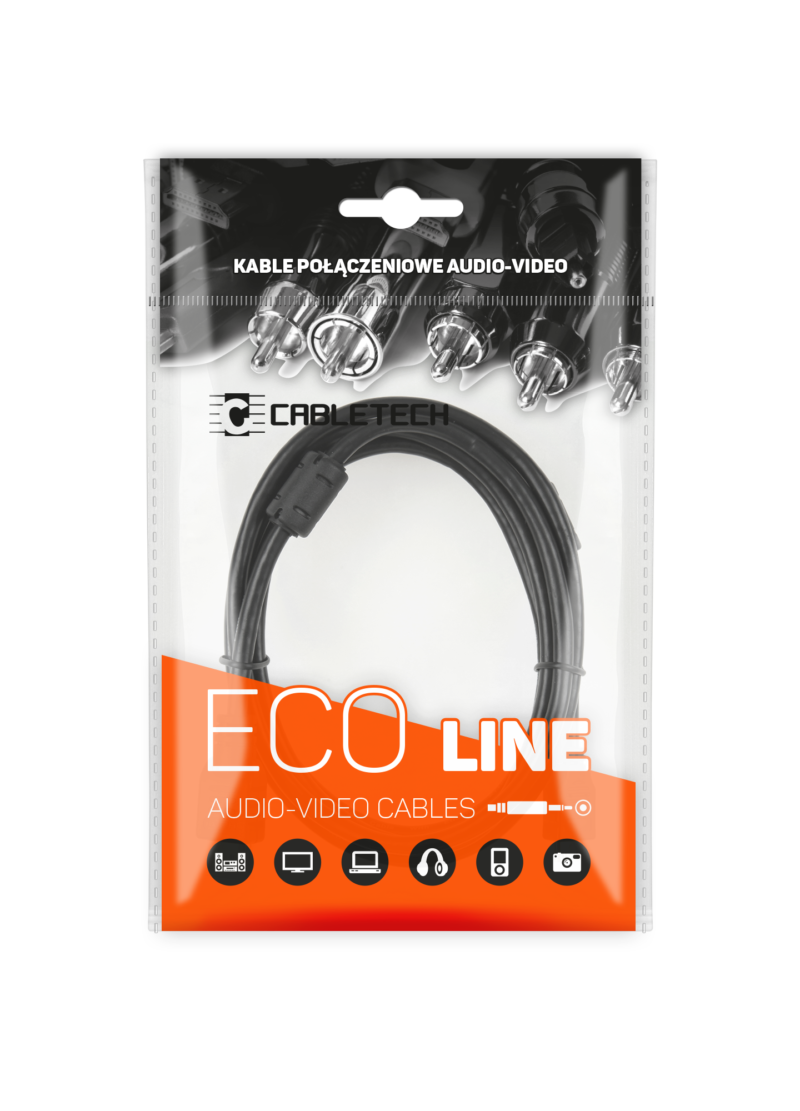

Kabel 1RCA-1RCAWysokiej klasy kabel służący do przesyłania cyfrowego lub analogowego dźwięku, bądź analogowego obrazu, z obu stron zakończony wtykiem RCA. Jakość wykonania zapewnia doskonały sygnał i gwarantuje długotrwałość. Kabel pozwoli m.in. na przesyłanie sygnału pomiędzy odtwarzaczem CD, bądź Blu-Ray, a amplitunerem audio, jak też na podłączenie subwoofera. Kable z tej serii są zgodne z normami określonymi w polskich i międzynarodowych standardach.
Typ: RCA
Rodzaje łączy: 1 wtyk RCA <----> 1 wtyk RCA
Długość: 50 cm
Pobierz instrukcję obsługi
Kod EAN: 5901890014663 | Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Typ: Zewnętrzna
Wzmacniacz: Tak
Częstotliwość: 87,5 - 108 MHz
Gniazdo: F
Długość: 168 cm (po złożeniu)
Pobierz instrukcję obsługi
Kod EAN: 5901436745167 |
----------
Cechy
----------
Antena UHF
Dedykowana do małych odległości od nadajnika
Wbudowany naturalny filtr LTE
Montaż bez konieczności stosowania narzędzi
Elementy plastikowe wykonane z ABS (odporność na warunki atmosferyczne)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-790 MHz
Zakres kanałów pracy: 21-60
Zysk: 10 dBi
Promieniowanie przód/tył: 14 dB
Kąt połowy mocy: 42°
Możliwe polaryzacje pracy: pozioma/pionowa
Obciążenie przy wietrze 120 km/h: 20 N
Maks. średnica masztu: 38 mm
Impedancja: 75 Ohm
Złącze: gniazdo F
Wymiary produktu: 470 x 470 x 200 mm
Waga netto: 0,8 kg
Opakowanie: karton
Pobierz instrukcję obsługi
Kod EAN: 5903953006240 | Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Typ anteny: kierunkowa - 39 elementów
Kanały pracy: 5-12 (174-230 MHz), 21-60 (474-790 MHz)
Średni zysk z symetryzatorem: do 25 dB
Średni zysk ze wzmacniaczem: do 48 dB
Polaryzacja:
• UHF - pozioma
• VHF - pozioma / pionowa
Impedancja wyjściowa: 75 Ohm
Impedancja wejściowa: 300 Ohm
Maksymalna moc sygnału: 75 dB
Długość: 96 cm
---
W zestawie: zasilacz
Pobierz instrukcję obsługi
Kod EAN: 5901890051774 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
----------
Główne parametry
----------
Typ: Dookólna
Częstotliwość: VHF: 47-230 MHz, UHF: 470-862 MHz
Zakres: VHF, UHF
Zysk: Maks. 30 dB
Maks. poziom wyjściowy: 105 dBuV
Impedancja: 75 Ohm
Zasilanie: DC 12 V / 50 mA (zasilacz w zestawie)
----------
Cechy produktu
----------
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T; DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Dzięki wbudowanemu przedwzmacniaczowi antena osiąga wysoki zysk i niskie szumy
Wodoodporna konstrukcja z powłoką anty-UV
Lekka, kompaktowa oraz łatwa w montażu
Pobierz instrukcję obsługi
Kod EAN: 5901436773429 |
