Antena kierunkowa do cyfrowej telewizji naziemnej DVB-T2 CabletechZewnętrzna antena TV kierunkowa Cabletech to urządzenie, które umożliwia odbiór naziemnej telewizji cyfrowej DVB-T i DVB-T2 z dużych odległości nawet w trudnym terenie o dużych zakłóceniach. Antena pracuje w paśmie VHF 174-230 MHz oraz UHF 470-790 MHz, gwarantując prawidłowy odbiór wysokiej jakości sygnału, dzięki czemu możesz cieszyć się doskonałym obrazem i dźwiękiem Twoich ulubionych seriali czy filmów.
Krystaliczny sygnałCo więcej dzięki obsłudze pasma VHF, antena Calbletech umożliwia odbiór kanałów naziemnej telewizji cyfrowej, umieszczonych na ósmym multipleksie MUX 8. Zastosowany w tym modelu filtr LTE niweluje zakłócenia sieci LTE, które wpływają na jakość sygnału telewizji naziemnej.
WytrzymałośćSolidna konstrukcja sprawia, że antena jest nie tylko łatwa w montażu, ale przede wszystkim gwarantuje długotrwałe, stabilne działanie w każdych warunkach atmosferycznych.
----------
Główne parametry
----------
Zakres częstotliwości: (VHF) 174-230 MHz, (UHF) 470-790 MHz
Pasma: DVB-T / DVB-T2 / DAB+
Kanały: 5-12; 21-60
Impedancja: 75 Ohm
Ilość elementów: 28
Zysk: (VHF) 1 dB, (UHF) 10 dB
Stosunek promieniowania przód-tył: 25 dB
Szerokość wiązki H / V: H 38° / V 80°
Polaryzacja: Pozioma
Filtr LTE: Tak
Długość anteny: 1055 mm
Materiał: Aluminium + stal+ ABS

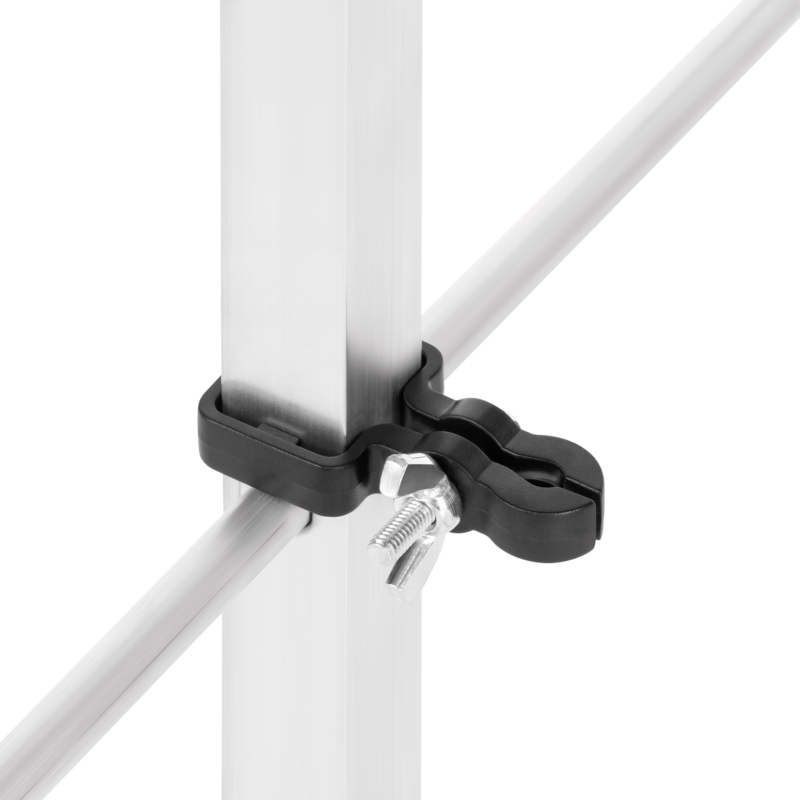

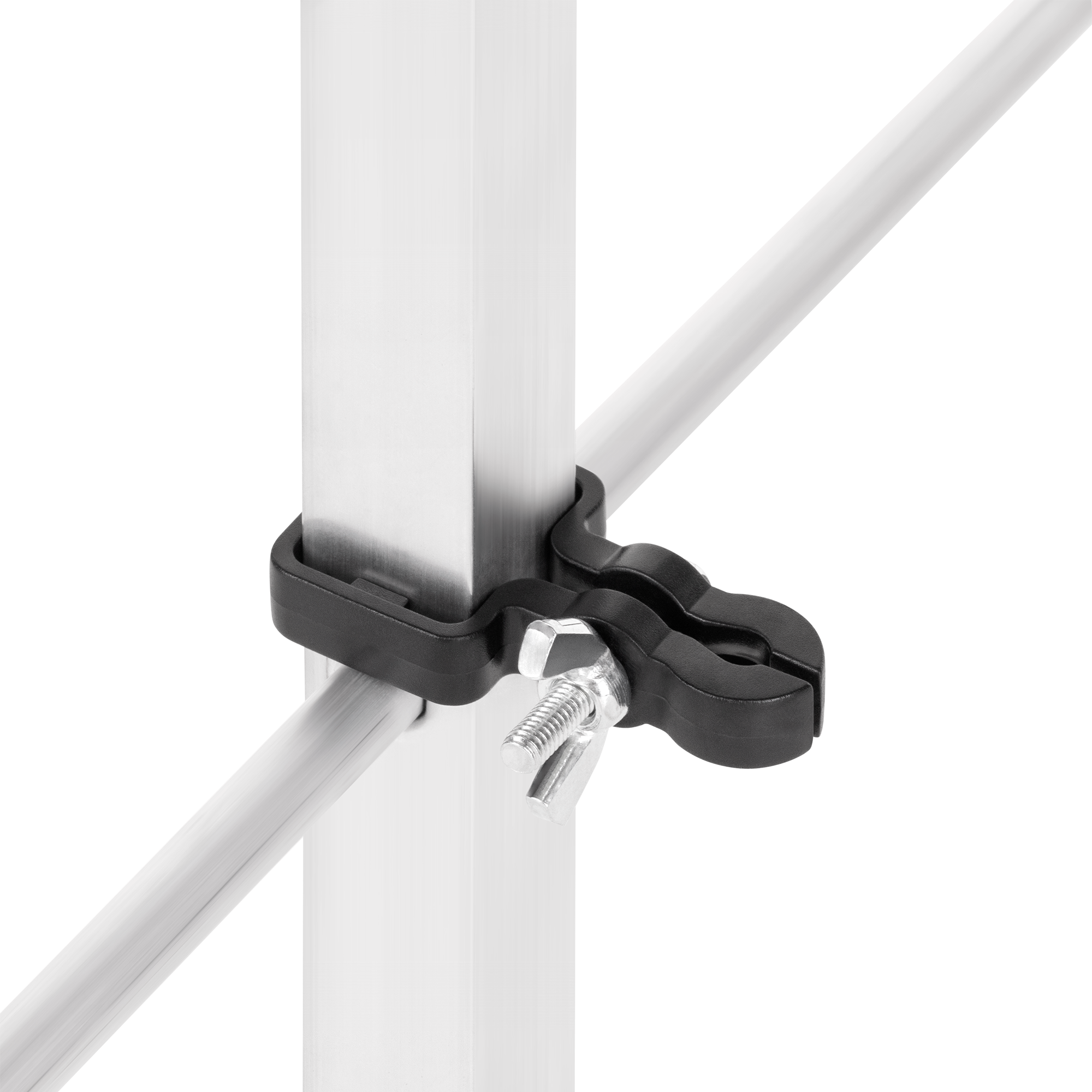

System click-clack (łatwy montaż): Tak
Typ: Pasywna kierunkowa
Montaż: Na zewnątrz

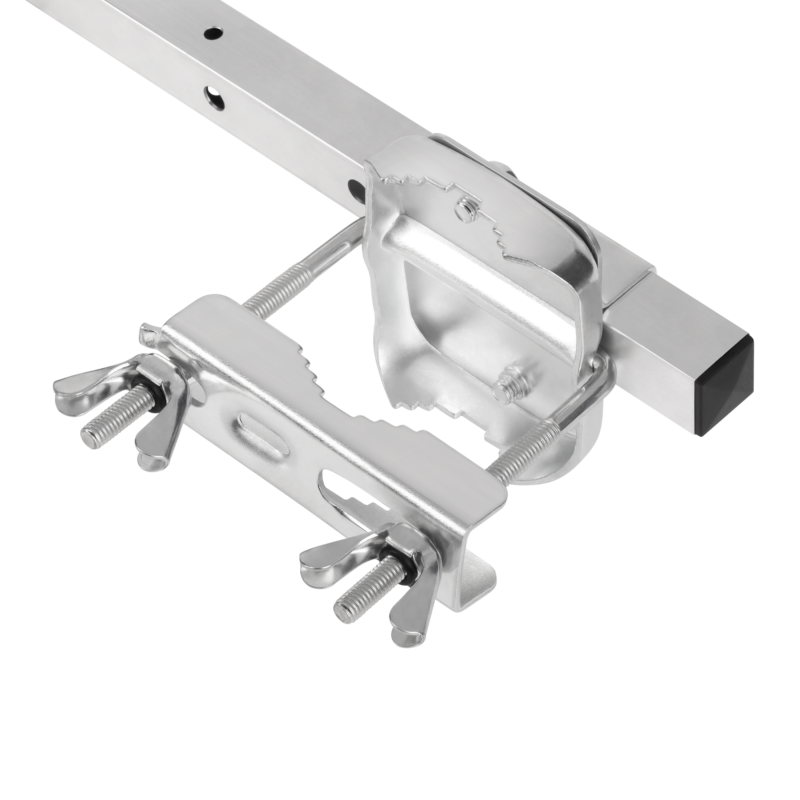

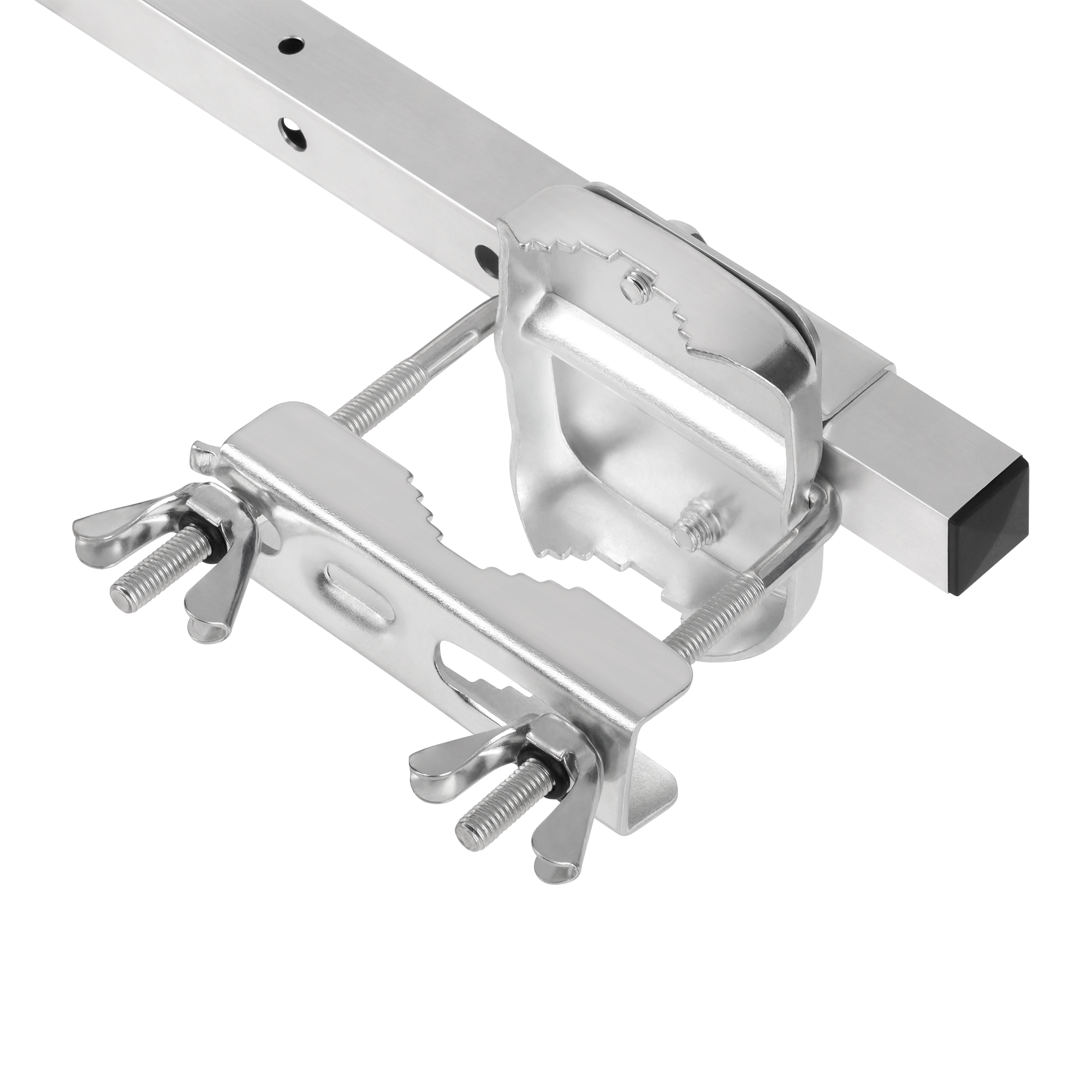

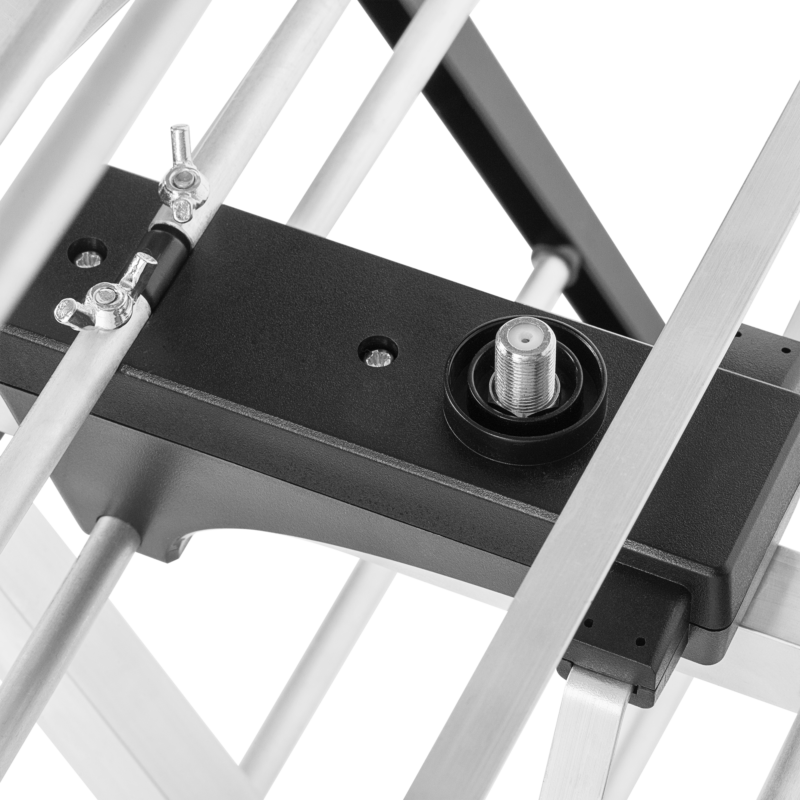

W zestawie: Wodoszczelna złączka, złącze F, akcesoria montażowe
----------
Cechy produktu
----------
Odbiera cyfrowy sygnał telewizyjny 4K, sygnały VHF i UHF
Kompatybilna z sygnałami cyfrowymi (DVB-T, DVB-T2, ISDB-T, DMB-T / H, ATSC)
Zapewnia cyfrowy i analogowy odbiór sygnału telewizyjnego
Profesjonalna struktura - stabilna konstrukcja i łatwa w montażu
Odporna na warunki atmosferyczne: odporna na wodę i promienie UV
Antena pasywna. Możliwość instalacji jako antena aktywna (ze Wzmacniaczem i zasilaczem ANT0634-W).
Pobierz instrukcję obsługi
Kod EAN: 5901890060400 | ----------
Cechy
----------
• Złącze kątowe, adapter F wtyk do F nasadka 90 stopni.
• Idealne rozwiązanie wszędzie tam gdzie dostęp do fabrycznie zamontowanych złącz jest utrudniony ze względu na ograniczną ilość miejsca lub estetykę.
• Złącze gwarantuje właściwe parametry połączenia. Adapter jest wykonany z wysokiej jakości materiałów. Może być stosowany zarówno w technologii HFC, SAT jak i SMATV. Pasmo przenoszenia to 0,3-3000 MHz.
• Wygodny i szybki montaż
• Zakres pracy do 3 GHz
• Tłumienność niedopasowania >23dB
• Ułatwia montaż urządzeń i kabli w trudno dostępnych miejscach.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
• Tłumienność wtrąceniowa (typ) dB
0,3-3000 MHz: <0,6
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -25
• 500-860 MHz: -20
• 860-1000 MHz: -18,6
• 1000-1750 MHz: -14
• 1750-2150 MHz: -12,4
• 2150-3000 MHz: -9,5
Ekranowanie: (>100dB)
Impendancja: 75 Ohm
----------
Cechy
----------
• Złącze kątowe, adapter F wtyk do F nasadka 90 stopni.
• Idealne rozwiązanie wszędzie tam gdzie dostęp do fabrycznie zamontowanych złącz jest utrudniony ze względu na ograniczną ilość miejsca lub estetykę.
• Złącze gwarantuje właściwe parametry połączenia. Adapter jest wykonany z wysokiej jakości materiałów. Może być stosowany zarówno w technologii HFC, SAT jak i SMATV. Pasmo przenoszenia to 0,3-3000 MHz.
• Wygodny i szybki montaż
• Zakres pracy do 3 GHz
• Tłumienność niedopasowania >23dB
• Ułatwia montaż urządzeń i kabli w trudno dostępnych miejscach.
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 0,3-3000 MHz
• Tłumienność wtrąceniowa (typ) dB
0,3-3000 MHz: <0,6
Tłumienność niedopasowania (typ) dB
• 0,3-500 MHz: -25
• 500-860 MHz: -20
• 860-1000 MHz: -18,6
• 1000-1750 MHz: -14
• 1750-2150 MHz: -12,4
• 2150-3000 MHz: -9,5
Ekranowanie: (>100dB)
Impendancja: 75 Ohm
Pobierz instrukcję obsługi
Kod EAN: 5901890115476 |
Adaptor HDMI wtyk-2 x gniazdo na kablu 30cmAdapter HDMI wtyk - 2 x gniazdo na kablu 30 cm to idealne rozwiązanie do podłączenia dwóch monitorów lub telewizorów (np. TV) do jednego urządzenia (np. DVD, DVB-T). Dzięki kompaktowej długości kabla, urządzenie jest łatwe do zainstalowania i zajmuje minimalną przestrzeń, zapewniając jednocześnie wygodny sposób rozszerzenia połączenia HDMI.
Podwójne połączenieUrządzenie umożliwia jednoczesne wyświetlanie obrazu na dwóch urządzeniach, co sprawia, że jest doskonałym wyborem do zastosowań wymagających podłączenia wielu ekranów. Adapter działa z wieloma urządzeniami wyposażonymi w port HDMI, a kabel o długości 30 cm jest idealny do wygodnego podłączenia.
Urządzenie umożliwia podłączenie jednocześnie dwóch monitorów (np.TV) ) pod jedno urządzenie (np. DVD, DVB-T)
Pobierz instrukcję obsługi
Kod EAN: 5901436774167 |
----------
Cechy
----------
Cyfrowe przetwarzanie sygnałów
Komplet wejść: FM, VHF/UHF 1-4,
32 filtry kanałowe
Wysoka selektywność filtrów - >35dB
Maks. poziom wyjściowy – 118dBµV
Filtrowanie pasm UHF i VHF
Nowej generacji filtry LTE/5G
Automatyczna i manualna regulacja przedwzmacniaczy
Możliwość zasilania anten aktywnych (12V DC)
Automatyczna regulacja wzmocnienia (AGC)
Minimalny poziom wejściowy od 40dBµV
Auto wyrównanie mocy wyjściowej
Regulowana korekcja straty mocy na kablu
Niski pobór mocy <20W
Duży wyświetlacz VFD - 2x16 znaków
Sterowanie przyciskami na panelu wzmacniacza
Indywidualna regulacja poziomów wyjściowych
Pomiar mocy sygnałów wejściowych
Wbudowany, europejski plan kanałowy
Funkcja auto skanowania pasm wejściowych
Wbudowane zabezpieczenie przeciwprzepięciowe i przeciwzwarciowe
Tryb DAB (przenoszenie pasma VHF) z regulacją poziomu
Port AUX do podłączenia modulatora lub stacji czołowej
Punkt testowy -30dB pozwoli na podłączenie każdego miernika sygnału a także będzie idealnym źródłem sygnału dla instalacji optycznej.
----------
Dane techniczne
----------
Pasmo pracy: FM, AUX, VHF/UHF1-3, VHF/UHF-4/DAB
Zakres częstotliwości pracy: 87,5-108 MHz (FM), 47-862 MHz (AUX), 170-230 MHz; 470-862 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Wzmocnienie: 35/25 dB (FM), 22/10 dB (AUX), >70 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Regulacja wzmocnienia: 20 (FM), 20/10 (AUX), 20 (VHF/UHF1-3, VHF/UHF-4/DAB)
Korekcja: 0-9 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Selektywność: 35 dB +/-1 MHz (VHF/UHF1-3, VHF/UHF-4/DAB)
Separacja pomiędzy wejściami: >35 dB (VHF/UHF1-3, VHF/UHF-4/DAB)
Tłumienie niedopasowania na wejściach: >10 (VHF/UHF1-3, VHF/UHF-4/DAB)
Współczynnik szumów: <7 dB (FM)
Maks. poziom wyjściowy (DIN 45004B): 118 dBuV (FM), 112 dBuV (AUX), 118 dBuV (VHF/UHF1-3, VHF/UHF-4/DAB)
Zasilanie przedwzmacniaczy antenowych: 12 V/50 V/mA (VHF/UHF1-3, VHF/UHF-4/DAB)
Temperatura pracy: 0~+50 stopni Celsjusza
Wymiary produktu: 200 x 190 x 48 mm
Waga netto: 0,3 kg
WWK ALPHA+ to wzmacniacz selektywny (kanałowy) nowej generacji. Opracowany przez TELKOM-TELMOR w oparciu o najnowsze technologie, które zapewniają:
- wysoką selektywność wraz z 32 filtrami
- duże wzmocnienie wraz z AGC
- ochronę przez niechcianymi sygnałami (LTE, 5G)
- doskonałą jakość sygnału wyjściowego, wolnego od niechcianych sygnałów.
Urządzenie będzie idealnym pierwszym elementem sieci dystrybucyjnej sygnałów telewizji naziemnej oraz innych, które do owej sieci planujemy wprowadzić (np. poprzez porty AUX, DAB*, FM).
Zapewnia optymalny poziom wyjściowy regulowany w zakresie 98..118dBµV (z możliwą korekcją nachylenia).
Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).
Do dyspozycji mamy również możliwości filtrowania kanałów LTE z pasma 700 oraz 800 MHz oraz możliwość zasilania przedwzmacniaczy antenowych podłączonych do portów (VHF/UHF 1..4).
Punkt testowy o tłumieniu 30dB pozwoli na wykorzystanie go do pomiaru na prostych miernikach lub do podłączenia sygnału do systemów dystrybucji optycznej bez dodatkowych akcesoriów w postaci tłumików.
Wąska obudowa oraz zewnętrzny zasilacz pozwolą na zmieszczenie urządzenia w każdej szafce montażowej.
Pobierz instrukcję obsługi
Kod EAN: 5903953006455 |
----------
Cechy
----------
• Antena przystosowana do odbioru sygnałów TV analogowych i cyfrowych (DVB-T)
• Wbudowany przedwzmacniacz antenowy – DIGITactiva
• Silne tłumienie sygnałów telefonii komórkowej GSM
• Bardzo niska wartość współczynnika fali stojącej WFS =<2,2
• Wysoka odporność na niekorzystne warunki atmosferyczne
• Prosty montaż bez potrzeby użycia narzędzi
----------
Dane techniczne
----------
Zakres częstotliwości pracy: 470-862 MHz**
Zysk: 4,5 dBi
Wzmocnienie anteny: 22 dB
Polaryzacja: Pozioma (H)
Poziom szumów: 2 dB
Maksymalny poziom wyjściowy dla 2 sygnałów TV: 103 dBuV
Rozwartość wiązki 3dB (płaszczyzna pozioma): 75 stopni
Rozwartość wiązki 3dB (płaszczyzna pionowej): 130 stopni
Stosunek promieniowania tył/przód: >15 dB
Współczynnik fali stojącej WFS: =<2,2
Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy): ~230 V/ +12 VDC
Pobór prądu: 45 mA @ +12 V
Średnica masztu: 25-45 mm
Wymiary anteny: 360 x 335 x 155 mm
Waga netto: 1,19 kg
Zasilacz w zestawie
** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika.
*** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
Ilość paletowa: 100 szt.
Pobierz instrukcję obsługi
Kod EAN: 5903953005298 |
----------
Cechy
----------
Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2
Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz
Tryb pracy - aktywny oraz pasywny
Estetyczna i wytrzymała konstrukcja
Zasilana napięciem 5-12 V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7)
----------
Dane techniczne
----------
Zakres odbieranych częstotliwości: 470-694 MHz
Zysk maks.: 14 dBi
Wzmocnienie przedwzmacniacza maks.: >22 dB
Tłumienie poza pasmem pracy: >20/703-800 dB@MHz; >25/801-1000 dB@MHz; >35/1001-2600 dB@MHz
Polaryzacja: Pozioma (H)
Rozwartość wiązki 3 dB (płaszczyzna pozioma): 40°
Stosunek promieniowania – przód / tył: 24 dB
Współczynnik szumów: =< 4 dB
Maksymalny poziom sygnału TV na wyjściu (DIN): 102 dBµV
Zasilanie / pobór prądu: 12-24 V DC / 50 mA; 5 V DC / 40 mA
Maks. średnica masztu: 25-60 mm
Maks. obciążenie od wiatru: 120 N
Impedancja wyjściowa: 75 Ohm
Typ złącza wyjściowego: gniazdo F
Wymiary anteny rozłożonej: 820 x 455 x 220 mm
Waga netto: 2,48 kg
Opakowanie: karton
Wyposażenie standardowe: nakręcany wtyk F, zasilacz z separatorem ZZA-7
Pobierz instrukcję obsługi
Kod EAN: 5903953006301 |
